7.

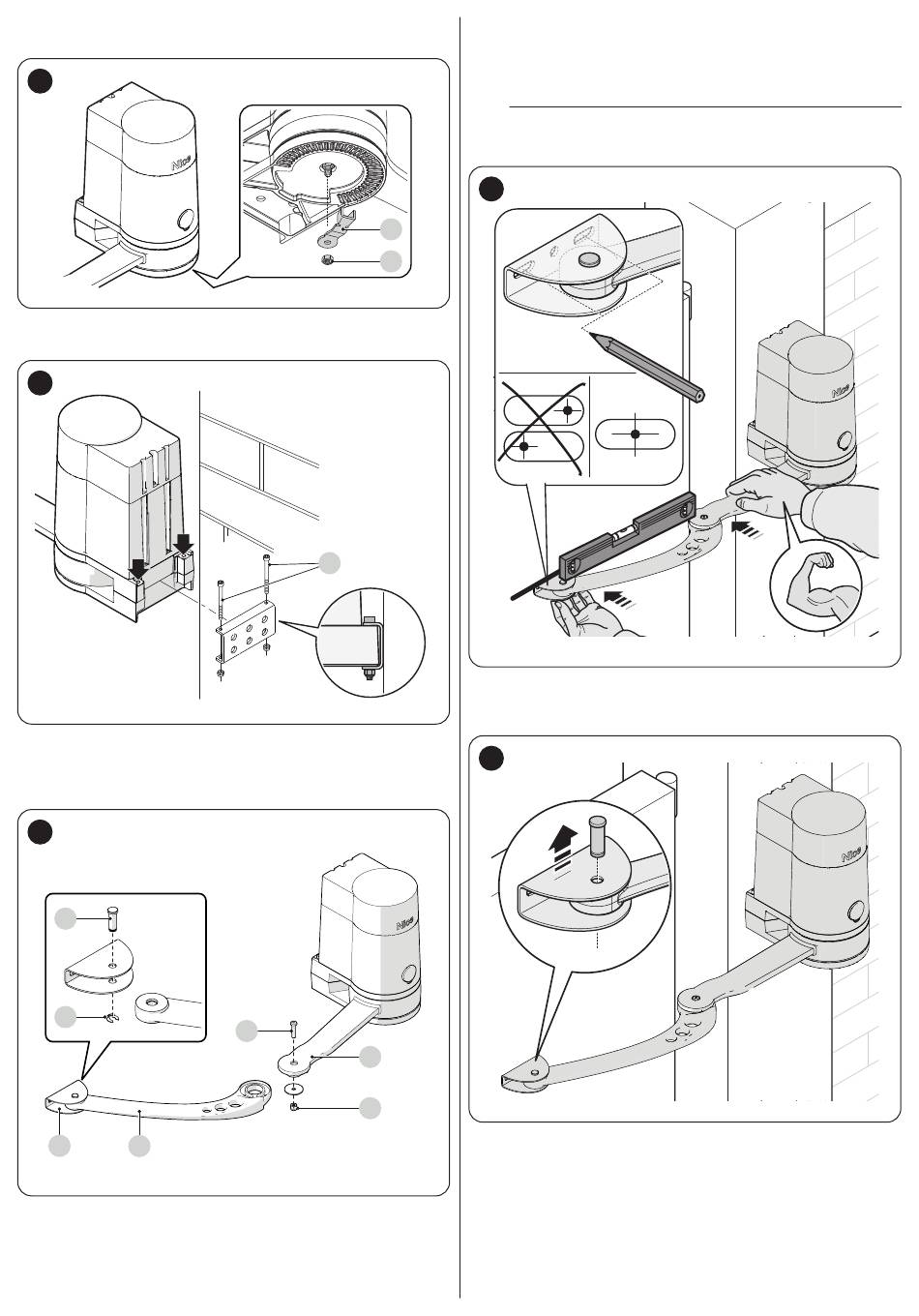

Mit einem 13 mm-Schlüssel die Mutter (D) lösen und den mecha-
nischer Endanschlag (E) an der Unterseite des Antriebs entfernen
13
8.
den Antrieb mit zwei mitgelieferten Schrauben V6x70 (F) und den
entsprechenden Muttern M8am Bügel befestigen
14
9.
Den gebogenen Arm (G) am geraden Arm (H) mit dem Bolzen (I)
und dem Unterlegring (L) befestigen. Auf dieselbe Weise den Be-
festigungsbügel für den Torflügel (M) am gebogenen Arm (G) be-
festigen
15
I
L
M
G
D
E
F
I
H
L
10.
Den Getriebemotor manuell entriegeln (siehe Abschnitt „Manuel-
les Blockieren und Entriegeln des Antriebs")
11.
Den Befestigungsbereich für den Bügel am Torflügel bestimmen,
indem die Arme des Getriebemotors so weit wie möglich verlängert
werden
m
Wichtig: Den Bügel so weit wie möglich von der Position
des Getriebemotors entfernt positionieren.
16
OK
OK
12.
Bohrlöcher am Flügel anbringen
13.
Den Befestigungsbügel vom gebogenen Arm trennen; dazu den
Unterlegring und den entsprechenden Bolzen abnehmen
17
DEUTSCH – 9
