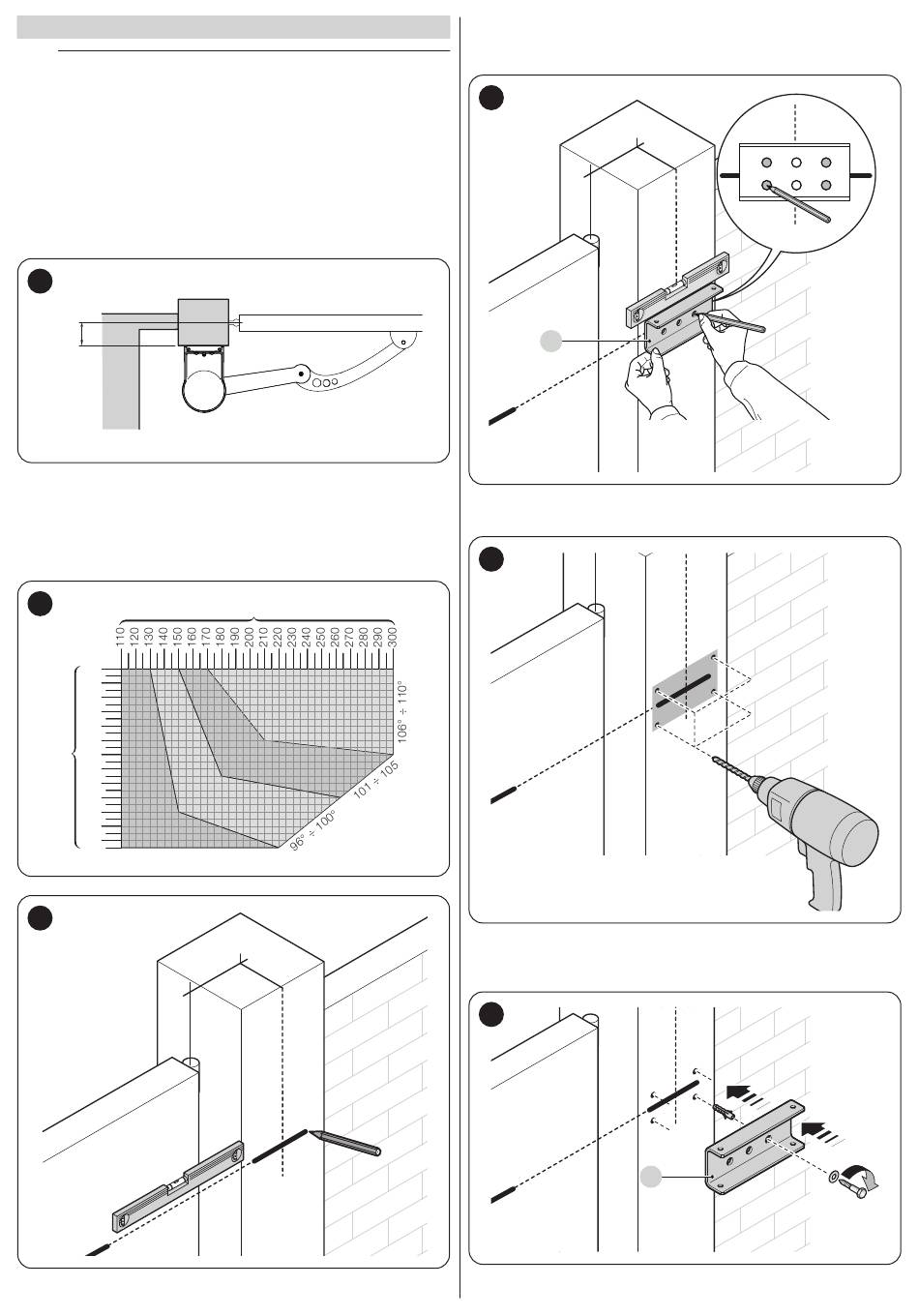

INSTALLATION DES ANTRIEBS
a
Eine fehlerhafte Installation kann zu schwerwiegenden
Verletzungen beim Installateur führen sowie bei den Per-
sonen, die die Anlage bedienen.
Bevor Sie mit dem Zusammenbau der Automation be-
ginnen, müssen die in den Abschnitten „Überprüfungen
vor der Installation" (Seite 5) und „Einsatzbeschränkun-
gen des Produkts" (Seite 5) beschriebenen Vorprüfungen
durchgeführt werden.
Zur Installation von SPOP;
1.
Den Abstand (A) messen
7
A
2.
Den Flügel in die gewünschte maximale Öffnungsposition fahren
und den Wert des ermittelten Öffnungswinkels prüfen
3.
Mit dem Wert von Abstand (A) und dem ermittelten Öffnungswinkel
anhand des Diagramms den Abstand (B) bestimmen. Zum Bei-
spiel: Wenn (A) gleich 100 mm ist und der gewünschte Winkel 100°
entspricht, beträgt der Abstand (B) ca. 180 mm
8
0
20
40
60
80
100
A
120
140
160
180
200
220
240
90° ÷ 95°
9
8 – DEUTSCH
B
B
4.
Den Befestigungsbügel (C) in horizontaler Stellung als Bohrschab-
lone zur Bestimmung der Position für die vier Bohrlöcher verwen-
den
10
B
C
5.
Die Bohrungen entsprechend den zuvor festgelegten Positionen
vornehmen
11
6.
Den Befestigungsbügel (C) des Getriebemotors mithilfe von (nicht
im Lieferumfang enthaltenen) geeigneten Dübeln, Schrauben und
Unterlegscheiben an der Wand befestigen
12
C
x 4
