3.2.1 HALTBARKEIT DES PRODUKTS

Bei der Haltbarkeit handelt es sich um die Lebensdauer des Produkts.
Der Wert der Haltbarkeit wird stark vom Grad der Bewegungsbelastung
beeinflusst: das heißt, die Summe aller Faktoren, die zum Verschleiß des
Produkts beitragen.
Um eine Schätzung der Lebensdauer Ihres Produkts durchzuführen, fah-
ren Sie wie folgt fort:
1. Werte der Einträge in „Tabelle 1" addieren, die sich auf die an der
Anlage vorliegenden Bedingungen beziehen

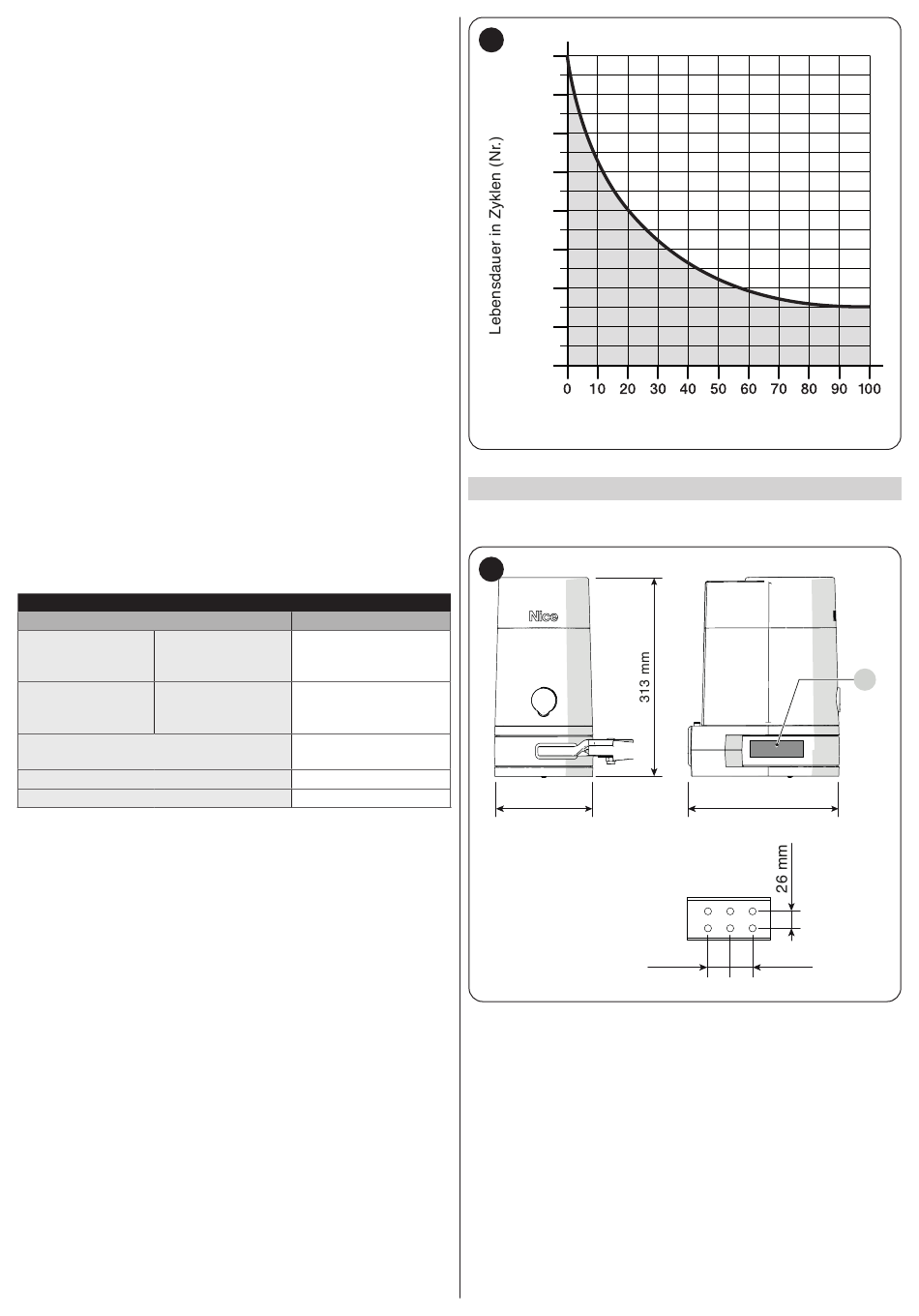

2. ziehen Sie in der Grafik in „Abbildung 4" eine senkrechte Linie
vom eben ermittelten Wert, bis Sie auf die Kurve treffen. An diesem
Punkt ziehen Sie eine waagerechte Linie, bis Sie auf die Linie der
„Bewegungszyklen" treffen. Der bestimmte Wert ist die geschätzte
Lebensdauer Ihres Produkts.
Die in der Abbildung angegebenen Haltbarkeitswerte erhält man unter
strikter Einhaltung des Wartungsplans, siehe Kapitel „WARTUNG DES
PRODUKTS". Die Schätzung der Lebensdauer erfolgt auf der Basis der
Projektberechnungen und den Ergebnissen von Tests, die an Prototypen
durchgeführt wurden. Da es sich um eine Schätzung handelt, stellt sie
daher keine ausdrückliche Garantie für die tatsächliche Lebensdauer des
Produkts dar.
Beispiel für die Berechnung der Lebensdauer: Automatisierung ei-
nes Tors mit einer Flügellänge von 1 m und einem Gewicht von 150
kg, z.B. mit Blindflügel.
Der „Belastungsgrad" für diese Installationsart kann „Tabelle 1" entnom-
men werden: 15 % („Torflügellänge"), 30 % („Torflügelgewicht") und 15 %
(„Blindflügel").
Diese Werte müssen addiert werden, um die Gesamtbelastung zu erhal-
ten, die in unserem Fall 60 % beträgt. Mit dem ermittelten Wert (60 %)
überprüfen Sie im Diagramm auf der waagerechten Achse („Belastungs-
grad") den entsprechenden Wert für die „Bewegungszyklen", die unser
Produkt in seinem Betriebsleben durchführen kann = zirka 100.000 Zyklen.
HALTBARKEIT DES PRODUKTS
< 1,0 m
Torflügellänge 1,0 - 1,5 m
1,5 - 2 m
< 100 kg
Gewicht des
100 - 150 kg
Torflügels
150 - 250 kg
Umgebungstemperatur > 40 °C oder <
0 °C oder Luftfeuchtigkeit > 80 %
Blindflügel
Installation in windiger Umgebung
Hinweis Die Angaben beziehen sich auf ein ausgewuchtetes Sektionaltor
in perfektem Wartungszustand.
6 – DEUTSCH
Die Gesamtabmessungen und das Schild (A) zur Produktidentifikation sind
in „Abbildung 5" ersichtlich.
Tabelle 1
Belastungsgrad
0%
15%
20%
0%
20%
30%
20%
15%
15%
4
250000
200000
150000
100000
50000
Belastungsgrad in (%)
3.3

IDENTIFIZIERUNG UND GESAMTABMESSUNGEN

5
154 mm 238 mm
37 mm 37 mm
A
