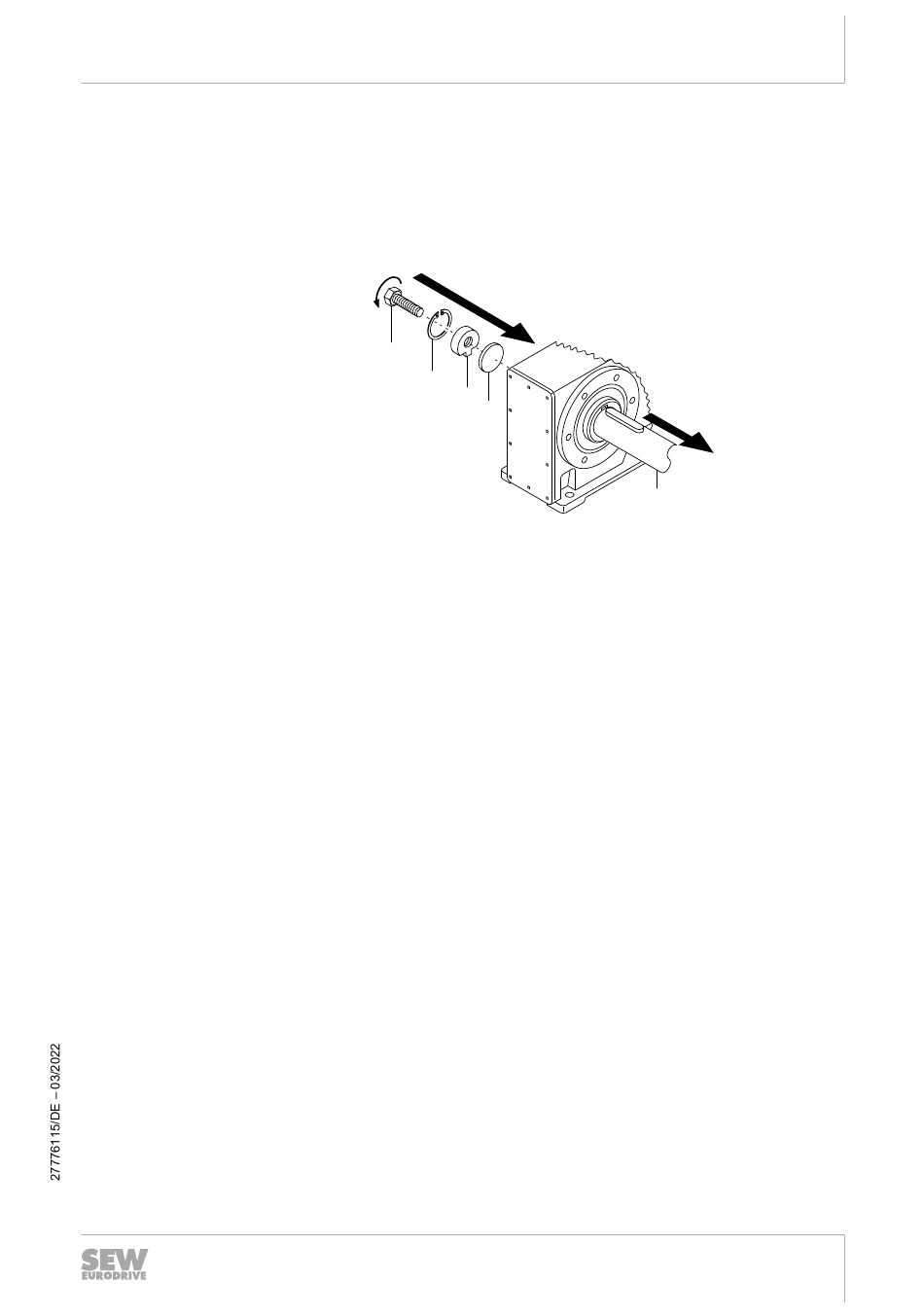

3. Setzen Sie zwischen die Kundenwelle [6] und den Sicherungsring [4] die Abdrück-
scheibe [8] und die verdrehsichere Mutter [7] aus dem Montage-/Demontagesatz
ein (siehe "Montage-/Demontagesatz von SEW-EURODRIVE").
4. Setzen Sie den Sicherungsring [4] wieder ein.
5. Drehen Sie die Befestigungsschraube [1] wieder ein. Drücken Sie durch Anziehen
der Schraube das Getriebe von der Welle ab.
[1]
[1] Befestigungsschraube
[4] Sicherungsring
[6] Kundenwelle
Aufsteckgetriebe mit Passfedernut
[4]
[7]
[8]
[7] Verdrehsichere Mutter
[8] Abdrückscheibe
Montage- und Betriebsanleitung – Explosionsgeschützte Getriebe
Mechanische Installation
[6]
