- Seite 1 *27798046_1022* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Montageanleitung Didaktik – Getriebetechnik Kegelradgetriebe K47 AD2 Ausgabe 10/2022 27798046/DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung................ 5 Mängelhaftungsansprüche.................... 5 Mitgeltende Unterlagen.................... 5 Produktnamen und Marken..................... 6 Urheberrechtsvermerk .................... 6 Getriebeaufbau ......................... 7 Prinzipieller Aufbau Kegelradgetriebe................ 7 Schulungskoffer ...................... 9 Montage ........................... 12 Hinweise zur Montage .................... 12 Getriebe montieren ....................... 13 Getriebe demontieren .................... 24 Ersatzteilliste .......................... 25 Ansprechpartner........................ 27 Montageanleitung – Kegelradgetriebe K47 AD2... -
Seite 4: Allgemeine Hinweise
1.3.2 Aufbau der abschnittsbezogenen Warnhinweise Die abschnittsbezogenen Warnhinweise gelten nicht nur für eine spezielle Handlung, sondern für mehrere Handlungen innerhalb eines Themas. Die verwendeten Gefah- rensymbole weisen entweder auf eine allgemeine oder spezifische Gefahr hin. Montageanleitung – Kegelradgetriebe K47 AD2... -
Seite 5: Aufbau Der Eingebetteten Warnhinweise
Auswahl an Dokumentationen in verschiedenen Sprachen zum Herunterladen. Bei Bedarf können Sie die Dokumentationen in gedruckter und gebundener Form bei SEW‑EURODRIVE bestellen. Das Zusatzmaterial "Didaktik – Getriebetechnik Dokumentationspaket" können Sie bei Ihrem Ansprechpartner bestellen, siehe Kapitel "Ansprechpartner" (→ 2 27). Montageanleitung – Kegelradgetriebe K47 AD2... -
Seite 6: Produktnamen Und Marken
Produktnamen und Marken Die in dieser Dokumentation genannten Produktnamen sind Marken oder eingetrage- ne Marken der jeweiligen Titelhalter. Urheberrechtsvermerk © 2022 SEW‑EURODRIVE. Alle Rechte vorbehalten. Jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwertung ist verboten. Montageanleitung – Kegelradgetriebe K47 AD2... -
Seite 7: Getriebeaufbau
[37] [88] [508] [59] [89] [201] [22] [204] [43] [202] [536] [31] [537] [42] [538] [533] [534] [30] [45] [535] [542] [119] [133] [543] [530] [132] [544] [163] [531] [161] [115] [532] [800] [813] 19150916107 Montageanleitung – Kegelradgetriebe K47 AD2... - Seite 8 [521] Pass-Scheibe [800] Antriebsseitiger Deckel [22] Getriebegehäuse [119] Distanzrohr [522] Pass-Scheibe [813] Handrad [25] Rillenkugellager [131] Verschlusskappe [523] Pass-Scheibe 2.1.1 A-Seite und B-Seite Folgende Abbildung zeigt die abtreibende A-Seite und B-Seite des Getriebes: 19151124363 A-Seite B-Seite Montageanleitung – Kegelradgetriebe K47 AD2...
-

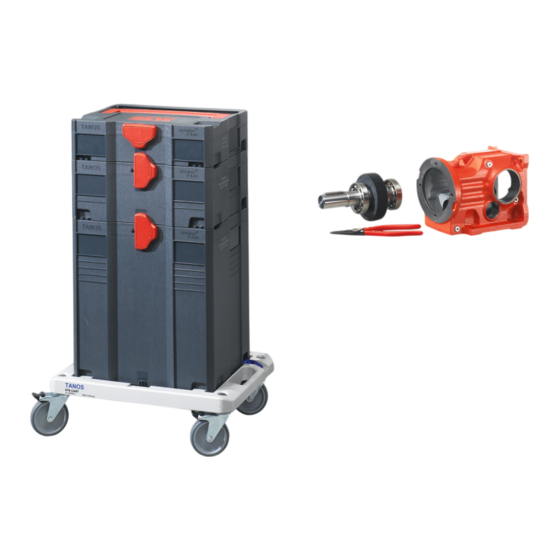

Seite 9: Schulungskoffer
Folgende Abbildung zeigt die eintreibende und abtreibende Seite des Getriebes: 19151130379 Eintreibende Seite Abtreibende Seite Schulungskoffer 2.2.1 Inhalt der Teileträger Werkzeuge 9007208008190347 Steckschlüssel Gr. 10 Sicherungsringzange (innen) Innensechskantschlüssel Gr. 6 Sicherungsringzange (innen) Innensechskantschlüssel Gr. 5 Sicherungsringzange (außen) Gabelschlüssel Gr. 12/13 Abgewinkelte Sicherungsringzange (außen) Montageanleitung – Kegelradgetriebe K47 AD2... - Seite 10 Passfeder B5 × 5 × 16 Verzahnteile, Wälzlager, Welle [10] [11] 9007208017288075 Abtriebswelle Ritzelwelle 5 Rillenkugellager (6208) Ritzel (41610) Kegelrollenlager (30204) Kegelrad/Tellerrad Kegelrollenlager (30304) [10] Rad 2 (41653) Kegelrollenlager (30302) [11] Rad 6 (42463) Kegelritzelwelle Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 11 Getriebeaufbau Schulungskoffer Montagezubehör 9007208017289995 Fügewerkzeug Montagehülse Getriebedeckel mit Dichtung Verschlusskappen Wellendichtringe Montagevorrichtung Gehäuse, Adapter, Handkurbel 9007208009024395 Getriebegehäuse Handkurbel Antriebsseitiger Deckel AD2 Montageanleitung – Kegelradgetriebe K47 AD2...
-
Seite 12: Montage
Führen Sie die Zange immer zuerst in die kleine Bohrung des Sicherungsrings ein. (Die Bohrung des Sicherungsrings ist konisch) ACHTUNG Teile des Getriebes können schwer und scharfkantig sein. Schäden an der Arbeitsunterlage. • Verwenden Sie zur Montage/Demontage die beiliegende Montageunterlage. Montageanleitung – Kegelradgetriebe K47 AD2... -
Seite 13: Getriebe Montieren
• Schieben Sie weitere Pass-Scheiben [533], [534], [535] (ca. 0.2 – 0.3 mm) hinter den Innen- ring des Lagers auf die Welle. • Mit diesen Pass-Scheiben stellen Sie den Lager- druck der beiden Kegelrollenlager ein. 19124321163 Montageanleitung – Kegelradgetriebe K47 AD2... - Seite 14 • Drehen Sie das Getriebegehäuse, damit Sie an die Lagerbohrung der eintreibenden Seite gelan- gen. • Montieren Sie den Außenring des Kegelrollen- lagers (30204) [45] von der eintreibenden Seite in die Lagerbohrung des Gehäuses. 9007208773102475 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 15 – Sicherungsring 42 × 1.75 [39] – Stützscheibe 32 × 42 × 2.5 mm [137] – Pass-Scheiben 32 × 42 mm [506], [507], [508] (ca. 0.6 – 0.8 mm) • Montieren Sie das komplette Kegelrollenlager (30302) [37] mit Außenring in die Lagerbohrung. 9007208507711371 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 16 • Legen Sie das Tellerrad [4] auf das in Schritt 10 montierte Lager [37]. 9252974219 • Setzen Sie die Passfeder AB6 × 6 × 14 [31] in die Nut der Ritzelwelle 5 [5] ein. 9007208507717131 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 17 Zahnflanken sauber und komplett in das Tel- lerrad eingreifen. Damit wird der Verschleiß so gering wie möglich gehalten und die Kraft kann komplett übertragen werden. 9252981899 • Montieren Sie den Sicherungsring 42 × 1.75 [132] mithilfe der passenden Sicherungsringzan- 9007208507724811 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 18 Der Radius der Bohrung von Rad 6 (42463) [6] zeigt nach oben Richtung Abtriebsseite B. • Zentrieren Sie das Rad mit dem Fügewerkzeug. • Wichtig: Wenn die Abtriebswelle eingebaut wird, muss der runde Wellenbund gegen den Radius des Zahnrads anliegen. 9252989579 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 19 Scheiben 63 × 80 mm [521], [522], [523] spielfrei aus. Spielfrei: Pass-Scheiben einlegen, bis die Welle sich nicht mehr axial bewegen lässt. • Montieren Sie den Sicherungsring 80 × 2.5 [12] mithilfe der passenden Sicherungsringzange. 9252995339 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 20 9007208507740171 • Schieben Sie den Radial-Wellendichtring [156] über die Montagehülse auf die Gehäusebohrung auf. • Entfernen Sie die Montagehülse. • Setzen Sie die Passfeder A8 × 7 × 50 [8] an der Abtriebswelle ein. 9253001099 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 21 M6 × 16 [101] von innen nach außen in folgender Reihenfolge fest: Optional können Sie die Schrauben mit einem Drehmomentschlüssel anziehen. Die M6- 19359247243 Schrauben bestehen aus korrosionsbeständi- gem Stahl mit Festigkeitsklasse 70. Daraus re- sultiert ein Anzugsdrehmoment von 8 Nm. Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 22 Luft ausdehnt. Der Druck, der im Ge- triebe entstehen kann, wird über das Entlüf- tungsventil abgegeben. 19360368779 Für die Montage des Antriebsdeckels benötigen Sie: • Antriebsseitiger Deckel AD2 [800] • Ritzel (41610) [1] • Sicherungsring 16 × 1 [201] 9007218747846795 Montageanleitung – Kegelradgetriebe K47 AD2...
- Seite 23 – Hinweis: Durch das Einkippen des Ritzels in das Zahnrad wird das Ritzel nicht beschädigt. Bei industriell verwendeten Getrieben können Beschädigungen am Zahnrad oder Ritzel ent- stehen, die im späteren Betrieb hörbar sind. 9253008779 Montageanleitung – Kegelradgetriebe K47 AD2...
-
Seite 24: Getriebe Demontieren
Die Montage des Kegelradgetriebes ist abge- schlossen. 9251945739 Getriebe demontieren Die Demontage des Getriebes erfolgt in umgekehrter Reihenfolge der Montage. Der mitgelieferte Magnet dient der leichteren Entfernung und Demontage von Pass- Scheiben, Stützscheiben und anderen Kleinteilen. Montageanleitung – Kegelradgetriebe K47 AD2... -
Seite 25: Ersatzteilliste
[538] 104159 Pass-Scheibe DIN 988 63×80×0.1-St [521] 103799 Pass-Scheibe DIN 988 63×80×0.3-St [522] 104035 Pass-Scheibe DIN 988 63×80×0.5-St [523] 104191 Pass-Scheibe W4140 36×42×0.1-St [542] 25714600 Pass-Scheibe W4140 36×42×0.3-St [543] 25714619 Pass-Scheibe W4140 36×42×0.5-St [544] 25714627 Montageanleitung – Kegelradgetriebe K47 AD2... - Seite 26 Stützscheibe DIN 988 S16×22×1.5-FS [163] 124060 Stützscheibe K47 Demokoffer 32×42×2.5 [133], [137] 2 13442872 Tellerrad K47 Demokoffer 13442848 Verschlusskappe K47 Demokoffer 42×30 [161], [131] 2 13444794 Verschlusskappe K47 Demokoffer 89×15 [89] 13444786 Verschluss-Schraube W4085 M10×1-St-AD- [59] 0011426X Montageanleitung – Kegelradgetriebe K47 AD2...
-
Seite 27: Ansprechpartner
Ansprechpartner Ansprechpartner Für weitere Informationen zu den Didaktikmodulen wenden Sie sich an: Vertrieb SEW-EURODRIVE GmbH & Co KG Tel. +49 7251 75-3213 Didaktik Ernst-Blickle-Str. 42 didaktik@sew-eurodrive.de 76646 Bruchsal http://www.sew-eurodrive.de GERMANY Montageanleitung – Kegelradgetriebe K47 AD2... - Seite 32 SEW-EURODRIVE—Driving the world SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Str. 42 76646 BRUCHSAL GERMANY Tel. +49 7251 75-0 Fax +49 7251 75-1970 sew@sew-eurodrive.com www.sew-eurodrive.com...
