Installation
Tür-/Toranwendung nach DIBt mit Sturz- und Deckenmeldern
- Abschluss Ausgang externer Handauslösetaster über Drahtbrücke
- Optional: Bei Toranwendung mit akustisch/optischem Signalgeber, Abschluss über Drahtbrücke oder
Anschluss Endschalter Tor, Alarmspeicher aktiv (DIP 3 auf ON)
N
L
FSZ Basis

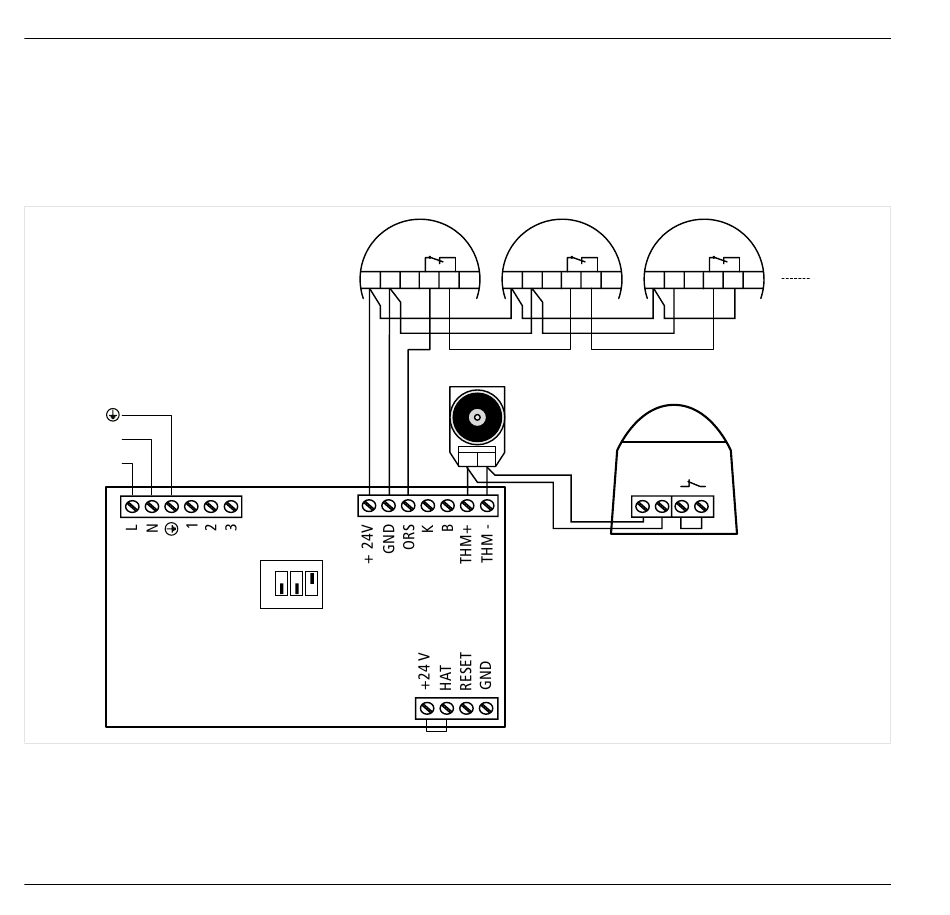

Abb. 18: Installation mit bis zu 12 Brandmeldern, 1 Feststellvorrichtung und optionalem Signalgeber
7002738 · V12.2 · de · 03/2023
ORS/TDS
+ - BUS
1 4
2 3
ON
1 2 3
OFF
ORS/TDS
+ - BUS
5 1 4 5
6 2 3 6
THM
+ -
ORS/TDS
max. 12
+ - BUS
1 4 5
2 3 6
TSG 100
24 V in
DC
– +
