Hekatron FSZ Basis Montageanleitung Seite 31

Installation
Tür-/Toranwendung nach DIN EN 14637/DIBt über 2 Stiche
- Leitungsüberwachung aktiv (DIP 1 auf ON) und 2-Stichbetrieb (DIP 2 auf ON)
- Magnet in Klemme 5 der letzten Brandmelder ORS auf beiden Stichen
- Bei Anwendung nach DIBt Gesamtsumme Brandmelder auf beiden Stichen maximal 12
- Bei Anwendung nach EN 14637 Gesamtsumme Brandmelder auf beiden Stichen maximal 9
- Der externe Handauslösetaster muss durch ein Abschlussmodul AM 142 simuliert werden.
Den gelben Anschlussdraht abschneiden um einen Kurzschluss zu vermeiden
- Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot

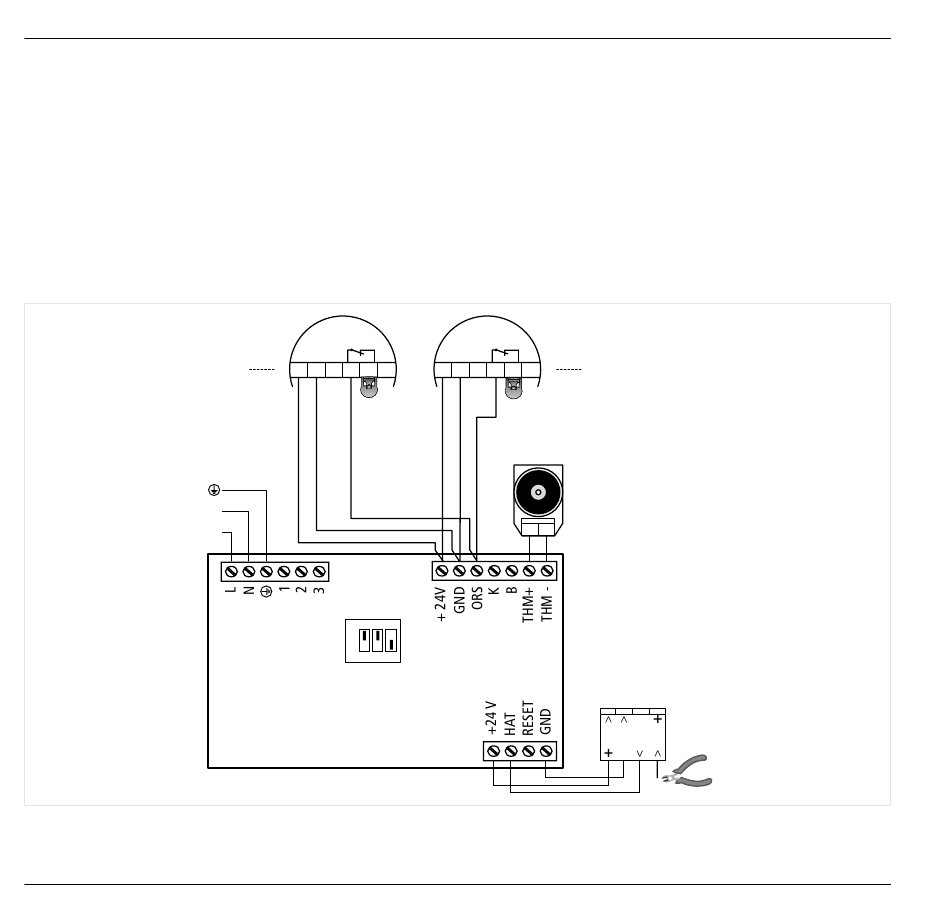

Abb. 26: Installation mit Brandmeldern ORS auf 2 Stichen und 1 Feststellvorrichtung
7002738 · V12.2 · de · 03/2023
z. B.
ORS
max. 6 DIBt
max. 4 EN
+
- BUS
1 4 5
2 3 6
N
L
ON
1 2 3
OFF
FSZ Basis
z. B.
ORS
max. 6 DIBt
max. 5 EN
+
- BUS
1 4 5
2 3 6
THM
+ -
AM 142
d
-
c b a
-
