Hekatron FSZ Basis Montageanleitung Seite 34

Installation
Rauchschalter-Zustands-Anzeige
- Leitungsüberwachung aktiv (DIP 1 auf ON)
- Magnet in Klemme 5 des Brandmelders ORS
- Der externe Handauslösetaster muss durch ein Abschlussmodul AM 142 simuliert werden.
Den gelben Anschlussdraht abschneiden um einen Kurzschluss zu vermeiden
- Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot
N
L

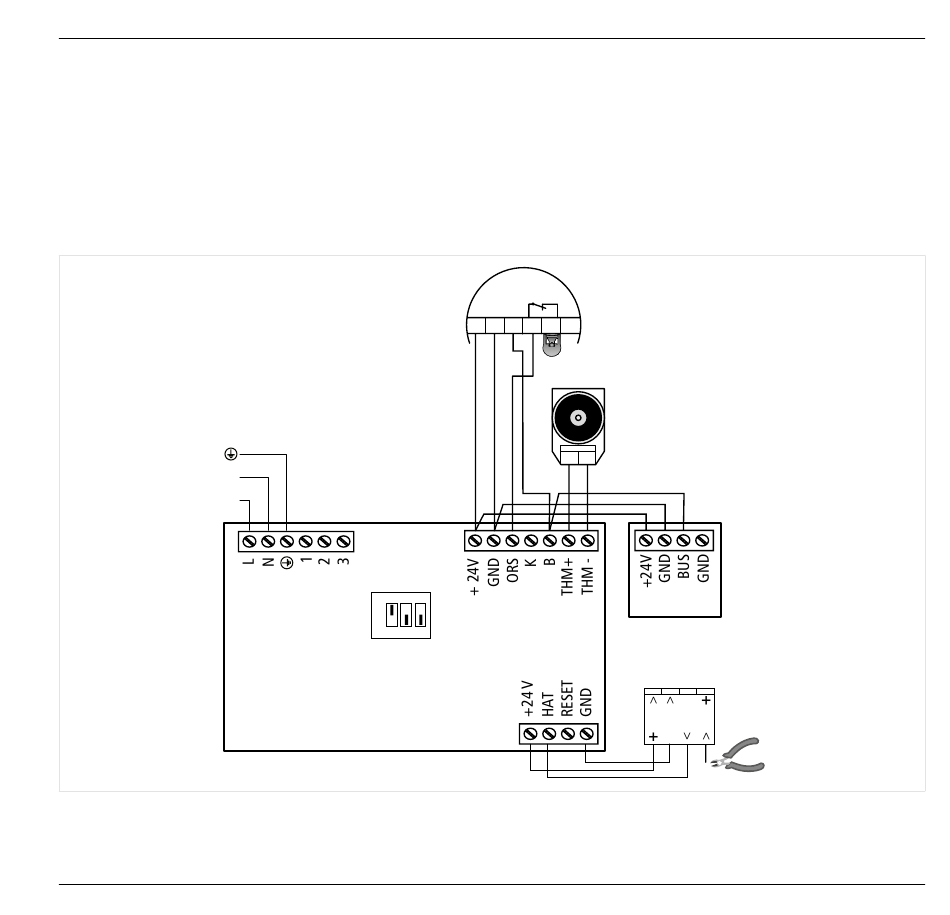

Abb. 29: Installation optionale Rauchschalter-Zustands-Anzeige
34
ON
1 2 3
OFF
FSZ Basis
ORS
+
- BUS
1 4 5
2 3 6
THM
+ -
RZA 142
-
AM 142
d c b a
-
7002738 · V12.2 · de · 03/2023
