Stellung Funktion - Hekatron FSZ Basis Montageanleitung

Montage
► Den DIP-Schalter einstellen.
DIP Einstellung
1 DIN EN 14637
2 Stichbetrieb
3 Alarmspeicher
Tab. 3: Einstellmöglichkeiten am DIP-Schalter
► Bei Betrieb nach DIN EN 14637 DIP 1 immer auf ON
s tellen, der Betrieb nach DIBt ist sowohl mit als auch
ohne Leitungsüber wachung möglich.
► DIP 2 wird nur ausgewertet, wenn DIP 1 auf „ON" steht, der
Anschluss eines externen Handauslösetasters zählt dabei nicht
als Stich
► Bei Betrieb nach DIBt und Verwendung von Freilauftür-
schließern oder Drehflügel antrieben DIP 3 immer auf ON
stellen.
- Bei Alarmspeicher aktiv wird ein eingehender Alarm gespeichert und muss manuell über
i
den Resettaster zurückgesetzt werden. Nach einem Netzausfall geht die FSZ Basis in den
letzten Betriebszustand, ein Alarm wird wieder signalisiert oder eine Störung angezeigt.
Die Zentrale muss dann über einen Reset wieder in Betrieb gesetzt werden
- Bei Alarmspeicher inaktiv wird ein eingehender Alarm nicht gespeichert. Setzt sich der auslö-
sende Rauchschalter wieder zurück oder wird der Handauslösetaster nicht mehr betätigt, geht
die FSZ Basis wieder in den ursprünglichen Betriebszustand, sofern kein Alarm oder Störung
anliegt
7002738 · V12.2 · de · 03/2023

Stellung Funktion

ON Mit Leitungsüberwachung
OFF Ohne Leitungsüberwachung
ON 2-Stichbetrieb
OFF 1-Stichbetrieb
ON Alarmspeicher aktiv
OFF Alarmspeicher inaktiv

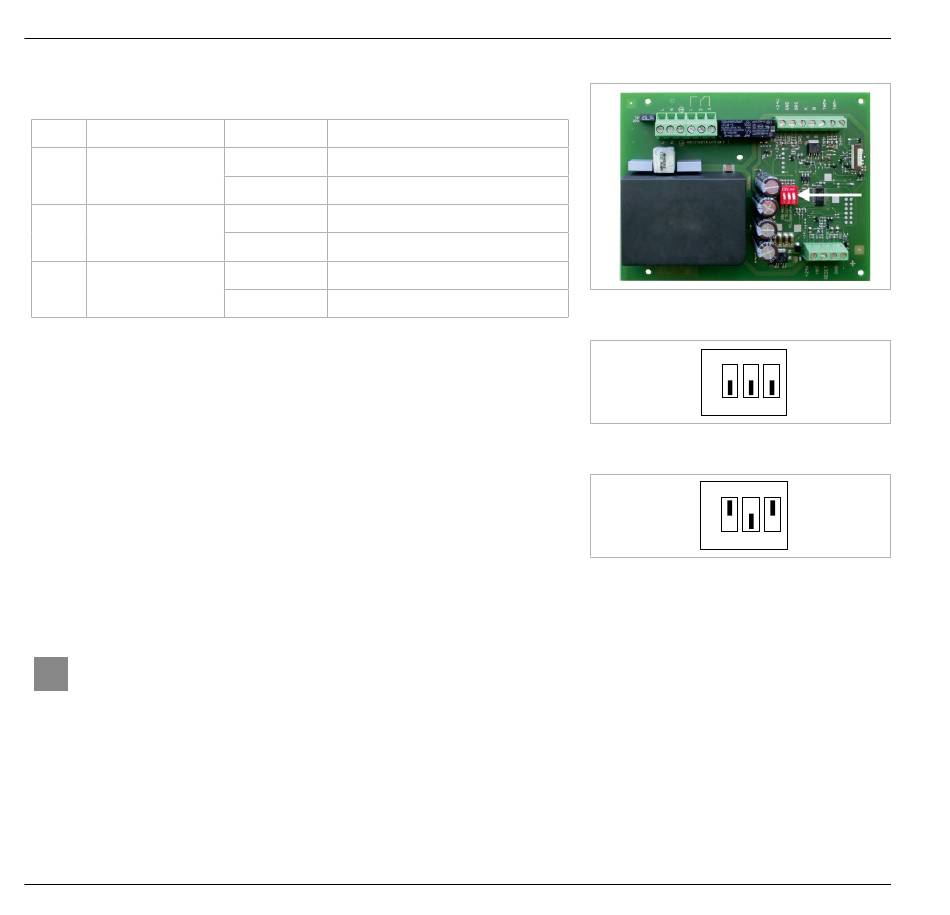

Abb. 9: DIP-Schalter auf der Platine
ON
1 2 3
OFF
Abb. 10: DIP-Schalter Werkseinstellung
ON
1 2 3
OFF
Abb. 11: Beispiel DIP-Schalter mit
Leitungsüberwachung und
Alarmspeicher aktiv
15
