8 Elektrische Installation

8.6 Anschlussvarianten nach DIBt und DIN EN 14637

8.6.1 Anschluss ohne Leitungsüberwachung (DIP 1 OFF)
Die Anlage wird mit einem Rauchschalterstich, einem externen Handauslösetaster und einem exter-
nen Resettaster betrieben.
FSZ Basis

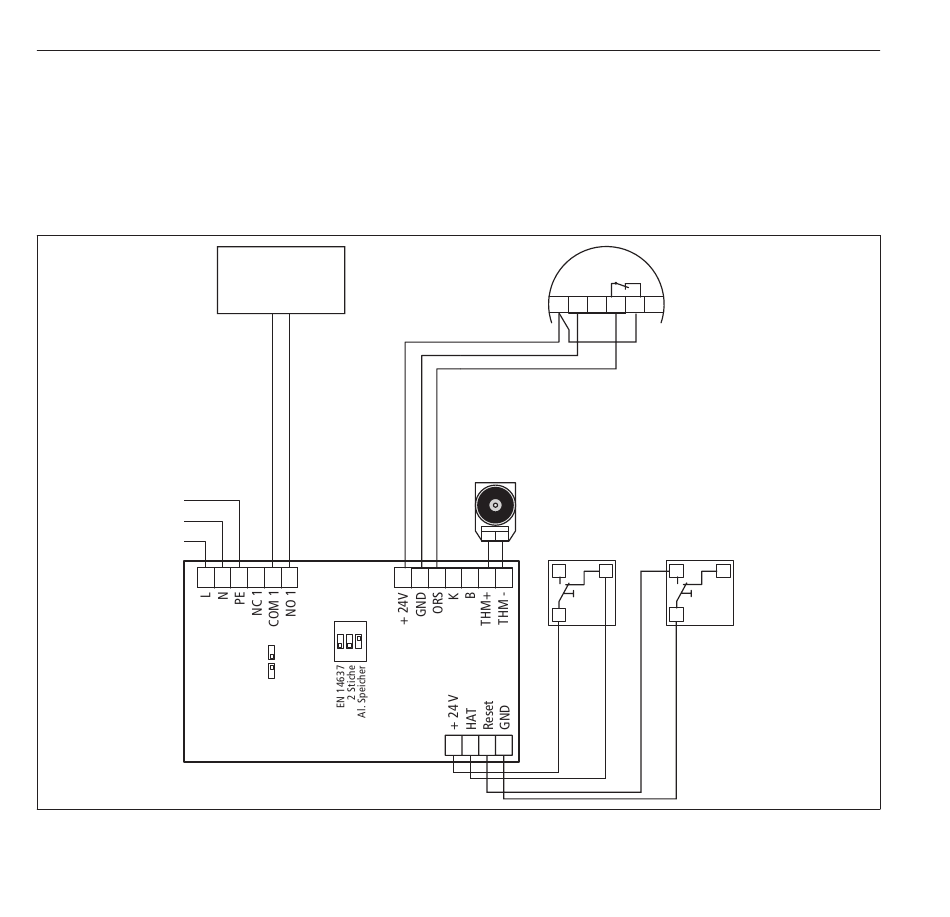

Abb. 5: Anschlussbeispiel ohne Leitungsüberwachung
BMA
ON
= OFF
1 2 3
= ON
ORS/TDS
+
- BUS
1 2 3 4 5 6
THM
+ -
HAT
S
Ö
L
RESET
S
Ö
L
