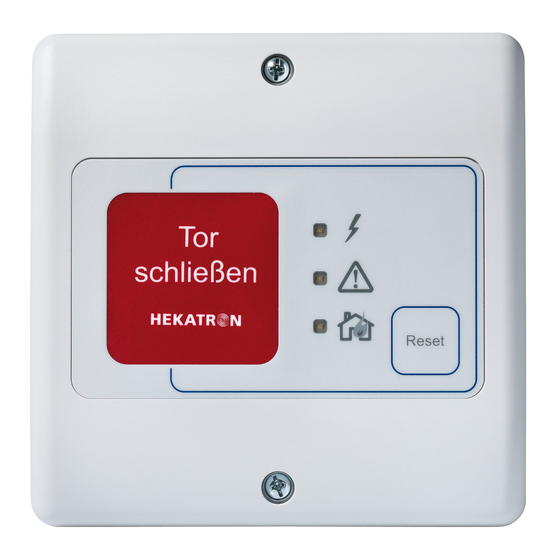

Hekatron FSZ Basis Montageanleitung

Feststellanlagenzentrale
Vorschau ausblenden Andere Handbücher für FSZ Basis:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Feststellanlagenzentrale
FSZ Basis
Ihr 100Pro Brandschutzpartner.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hekatron FSZ Basis

Inhaltszusammenfassung für Hekatron FSZ Basis

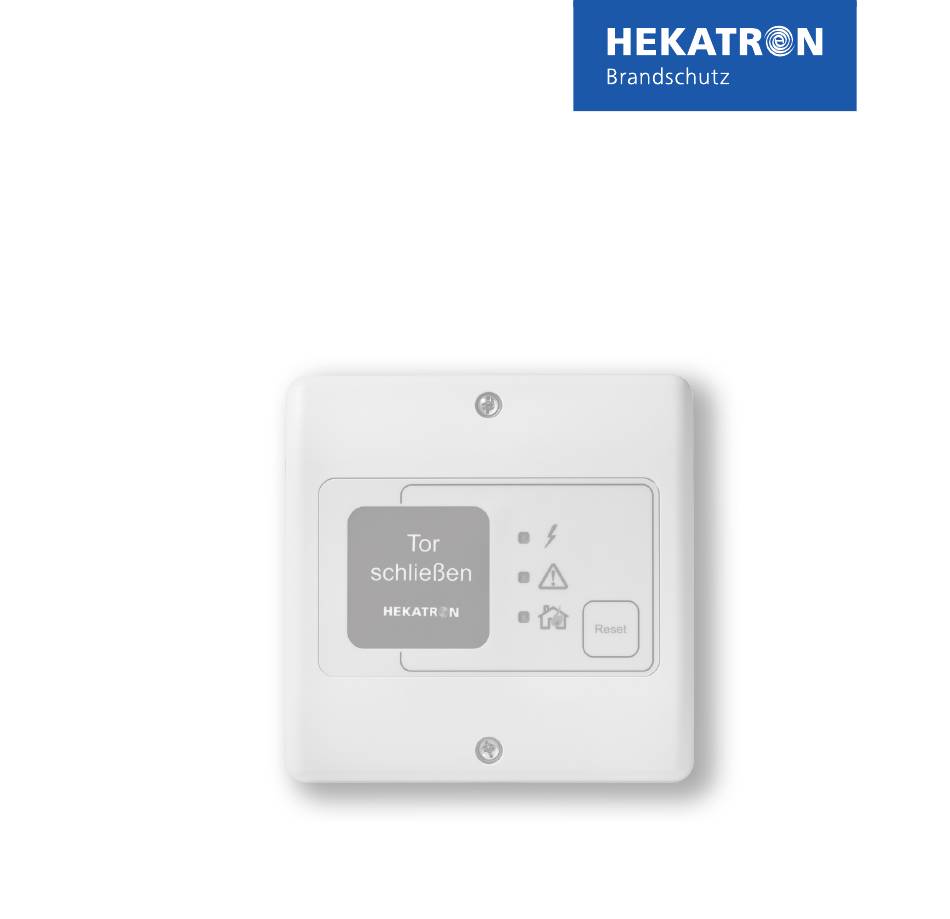

  • Seite 1 Montageanleitung Feststellanlagenzentrale FSZ Basis Ihr 100Pro Brandschutzpartner.

  • Seite 3: Inhaltsverzeichnis

    8. Anwendungen der FSZ Basis ........
  • Seite 4 11. Wartung ........... . . 35 11.1 Dokumentationspflicht .

  • Seite 5: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen

    Allgemeine Sicherheitshinweise und Schutzmaßnahmen 1. Allgemeine Sicherheitshinweise und Schutzmaßnahmen Das vorliegende Dokument beschreibt die Funktionen der FSZ Basis mit dem zum Ausgabe datum dieses Dokuments gültigen Stand der Hard- und Software. Hinweis für Deutschland Für die Projektierung, die Montage, die Installation und den Betrieb von Feststellanlagen an Feuerschutz- abschlüssen sind die Prüfgrundlagen des Deutschen Instituts für Bautechnik und die jeweilige Bauartge-...

  • Seite 6: Lieferumfang

    Lieferumfang 2. Lieferumfang Die FSZ Basis wird mit folgenden Komponenten ausgeliefert: 1 x FSZ Basis 1 x Montageanleitung 1 x Montageset bestehend aus 2 Schrauben und 2 Dübeln 1 x Kabelverschraubungsset bestehend aus: - einer Kabelverschraubung M20 für die Netzzu leitung - drei Verschraubungen M16 für den Anschluss der Peripheriegeräte...

  • Seite 7: Produktbeschreibung

    Produktbeschreibung 4. Produktbeschreibung Die FSZ Basis wird als Auslösevorrichtung mit integrierter Energieversorgung in Feststellanlagen eingesetzt. Merkmale FSZ Basis - Integrierter normenkonformer Handtaster sowie Resettaster - VdS Anerkennung nach DIN EN 14637 - Unterscheidung der Störungsursachen über LED Blinkcode auf der Folientastatur - Zuschaltbare Alarmspeicherung - Zuschaltbare Leitungsüberwachung...

  • Seite 8: Technische Daten Fsz Basis

    Technische Daten FSZ Basis 5. Technische Daten FSZ Basis Nennspannung 230 V AC Nennstromaufnahme 0,08 A eff. Nennfrequenz 50 / 60 Hz Leistungsaufnahme 18,4 W Ausgangsnennspannung 24 V DC Restwelligkeit 200 mV Ausgangsstrom max. 400 mA Ausgangsleistung 9,6 W Relais 1 Wechsler, potentialfrei Schaltspannung AC max. 250 V AC Schaltstrom AC max.

  • Seite 9: Stromberechnung

    G 213091 6. Stromberechnung Die FSZ Basis stellt einen Gesamtausgangsstrom von 400 mA zur Verfügung. Dieser Ausgangsstrom kann komplett für die benötigten Komponenten der Feststellanlage verwendet werden. Der benötigte Strom für die Feststellanlage bildet sich aus der Summe aller Ströme der angeschlossenen Komponenten.

  • Seite 10: Montage Fsz Basis

    Hierfür werden zwei Schrauben und Dübel mit der FSZ Basis mitgeliefert.Die Einbaulage ist frei wählbar. Für die Montage des FSZ Basis im Schaltschrank, bzw. auf einer Hutschiene, sind im Zubehörset FSZ (muss als Zubehör separat bestellt werden) zwei Montageadapter enthalten. Diese können auf der Rückseite des FSZ Basis an den dafür vorgesehen Stellen, montiert werden.
  • Seite 11 Montage FSZ Basis Die FSZ Basis muss im Erfassungsbereich der Brandmelder des jeweiligen Abschlusses installiert werden. Ist dies nicht möglich, so muss ein zusätzlicher Brandmelder zur Überwachung der FSZ Basis montiert werden. min. 0,5 m max. 2,5 m 0,5 m...

  • Seite 12: Anwendungen Der Fsz Basis

    Anwendungen der FSZ Basis 8. Anwendungen der FSZ Basis Mit der FSZ Basis kann eine Feststellanlage in drei verschiedenen Varianten aufgebaut werden. 1. Nach DIBt ohne Leitungsüberwachung In den letzten anzuschließenden Melder muss eine Drahtbrücke von +24 V auf Anschluss 5 gesetzt werden (siehe Abb.

  • Seite 13: Elektrische Installation

    Schalter 2 muss je nach Anschluss auf ON oder OFF stehen. Bei Feststellanlagen in Ex-Bereichen darf die Leitungsüberwachung nicht aktiviert werden. Die Bauartgenehmigung und eine Geräteliste der nach DIN EN 14637 anerkannten Systemkomponenten stehen im Internet unter www.hekatron.de zum Download zur Verfügung. 9. Elektrische Installation WARNUNG Stromschlaggefahr Im Gerät befinden sich ungeschützte Kontakte, die bei Berührung zu schweren Verletzungen durch Strom-...
  • Seite 14 Die Zahl der Leitungsverbindungen soll so gering wie möglich sein. Jede notwendige Verbindung muss durch zuverlässige Methoden hergestellt werden. Bei Klemmverbindungen dürfen nur Klemmen mit Quetschschutz verwendet werden. Leitungen dürfen nicht direkt über die Leiterplatte der FSZ Basis verlegt werden.

  • Seite 15: Feststellanlagenzentrale Fsz Basis

    Elektrische Installation 9.2 Feststellanlagenzentrale FSZ Basis 9.2.1 Platine mit Anschlussklemmen Netzanschluss 230 V AC Potentialfreier Wechsler DIP-Schalter DIN EN 14637 DIP-Schalter 2 Stiche DIP-Schalter Alarm Speicher Anschluss Rauchschalter Stützpunkt- klemmen Anschluss ext. Handaus- Anschluss Fest- löse- und Resettaster stellvorrichtung Abb. 3: Klemmenbelegung FSZ Basis...

  • Seite 16: Beschriftung

    Elektrische Installation Beschriftung Anschluss Hinweis/Bemerkung Netz-Phase Netz-Neutralleiter Netz-Schutzleiter Bei Alarm, Störung oder Netzausfall mit Relais Netzspannung Kontakt 2 verbunden Relais Netzspannung Gemeinsamer Kontakt potentialfrei Relais Netzspannung Bei Betrieb mit Kontakt 2 verbunden +24 V Ausgangsspannung +24 V DC Ausgangsspannung 0 V DC Rückmeldung Alarmschleife ORS Stützpunktklemme Stützpunktklemme THM+...

  • Seite 17: Abschlussmodul Am 142

    Elektrische Installation 9.3 Abschlussmodul AM 142 Nur bei den Varianten 31-5400002-01-xx und 31-5400002-05-xx ist im Lieferumfang ein Abschlussmodul AM 142 enthalten! 9.3.1 Platine mit Anschlussklemmen     Abb. 4: Abschlussmodul AM 142 9.3.2 Anschluss des AM 142 Vom Netzteil oder dem vorletzten Rauchschalter Zum letzten Rauchschalter gehend kommend ...

  • Seite 18: Betrieb Der Fsz Basis

    DIP-Schalter für Konfiguration der FSZ Basis EN 14637 – DIP 1 Wird die FSZ Basis entsprechend der DIN EN 14637 verwendet, muss dieser DIP-Schalter auf „ON“ gestellt werden. Bei der Verwendung gemäß DIBt kann die Anlage sowohl mit als auch ohne Leitungsüber wachung ein- gesetzt werden.
  • Seite 19 Elektrische Installation 2 Stiche – DIP 2 Der DIP-Schalter 2 wird nur ausgewertet, wenn gleichzeitig der DIP-Schalter 1 auf „ON“ steht. Der Anschluss eines externen Handauslösetasters zählt nicht als Stich. An der FSZ Basis wird nur ein Stich mit Rauchschaltern angeschlossen. Im letzten Rauchschalter muss das Abschlussmodul AM 142 (siehe Abb.

  • Seite 20: Feststellanlage Nach Din En 14637

    6. Stelle vor Ort in Abhängigkeit der verwendeten Feststellvorrichtung eingetragen werden müssen. Die Stellen 1, 4 und 5 sind durch die DIN EN 14637 und die Stelle 3 durch die jeweilige Bauartgenehmigung vorgegeben. Klassifizierung einer Hekatron Feststellanlage nach DIN EN 14637: Feststellanlage DIN EN 14637...

  • Seite 21: Anschlussvarianten Nach Dibt Und Din En 14637

    Elektrische Installation 9.6 Anschlussvarianten nach DIBt und DIN EN 14637 9.6.1 Anschluss ohne Leitungsüberwachung (DIP 1 OFF) Die Anlage wird mit einem Rauchschalterstich, einem externen Handauslösetaster und einem externen Resettaster betrieben. Abb. 6: Anschlussbeispiel ohne Leitungsüberwachung...
  • Seite 22 Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) ohne externen Handaus lösetaster betrieben. Der Handauslösetaster muss durch eine Brücke simuliert werden. ORS/TDS ORS/TDS ORS/TDS TSG 100 24 V in N.C. – + Drahtbrücke oder Anschluss Endschalter Tor = OFF 1 2 3 = ON FSZ Basis Abb. 7: Anschlussbeispiel ohne Leitungsüberwachung...

  • Seite 23: Anschluss Mit Leitungsüberwachung (Dip 1 On)

    Elektrische Installation 9.6.3 Anschluss mit Leitungsüberwachung (DIP 1 ON) Die Anlage wird mit einem Rauchschalterstich und einem externen Handauslösetaster betrieben. Nach DIN EN 14637 ist eine Leitungsüberwachung mit Abschlussmodul (AM 142) installiert. Der DIP-Schalter 1 muss auf ON gesetzt werden. Um einen eventuellen Kurzschluss zu vermeiden, den roten und schwarzen Anschlussdraht entfernen.
  • Seite 24 Der DIP-Schalter 1 muss auf ON gesetzt werden. Der Handauslösetaster muss durch ein AM 142 simuliert werden. ORS/TDS ORS/TDS Magnet (Abschluss Stich) + – RZA 142 = OFF 1 2 3 = ON Um einen eventuellen Kurzschluss zu vermeiden, den gelben Anschlussdraht FSZ Basis entfernen. Abb. 9: Anschlussbeispiel mit Leitungsüberwachung...

  • Seite 25: Anschluss Mit Leitungsüberwachung (Dip 1 On) Und 2 Melderstichen (Dip 2 On)

    DIP-Schalter 1 und 2 müssen auf ON gesetzt werden. ORS/TDS AM 142 < > Magnet (Abschluss Stich) Ö Um einen eventuellen Kurzschluss zu vermeiden, den roten und schwarzen = OFF Anschlussdraht entfernen. 1 2 3 = ON FSZ Basis Abb. 10: Anschlussbeispiel mit Leitungsüberwachung...
  • Seite 26 Elektrische Installation 9.6.6 Anschluss ohne Leitungsüberwachung (DIP 1 OFF) mit DKT 02 Die Anlage wird mit drei Rauchschaltern und einem externen DKT 02 betrieben. Abb. 11: Anschlussbeispiel ohne Leitungsüberwachung mit DKT 02...
  • Seite 27 Die Anlage wird mit drei Rauchschaltern und einem externen DKT 02 betrieben. ORS/TDS ORS/TDS ORS/TDS AM 142 < > DKT 02 = OFF 1 2 3 = ON FSZ Basis AM 142 < > Abb. 12: Anschlussbeispiel mit Leitungsüberwachung mit DKT 02...
  • Seite 28 Elektrische Installation 9.6.8 Anschluss mit SK 10 SK 10 = OFF 1 2 3 = ON FSZ Basis Abb. 13: Anschlussbeispiel mit SK 10...

  • Seite 29: Signalisierung An Der Fsz Basis

    Auf der Folientastatur befinden sich drei LEDs, die den Zustand der Anlage signalisieren. LED grün LED orange LED rot Abb. 14: Folientastatur FSZ Basis Blinksequenzen Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt. Dabei wird das Blinken wie folgt gezählt:...

  • Seite 30: Mögliche Ursache

    Blinkt Alarm Betätigung des exter- Handauslöse- nen Handauslösetasters, taster extern Fehler beim Abschluss- modul AM 142 Störung an Störung an der FSZ Basis Gerät austauschen der FSZ Basis Blinkt Störung im Anlage mit Leitungs- Anlage mit Leitungs- Rauchschalter- überwachung: überwachung:...
  • Seite 31 Anschlussleitung len oder Leitungen prüfen des externen HAT. und neu anschließen. Blinkt Übertemperatur Zu hohe Umgebungs- Umgebungs- in der FSZ Basis temperatur temperatur senken Blinkt Störung in der Kurzschluss auf der An- Leitungen prüfen und Schleife des schlussleitung des THM neu anschließen...

  • Seite 32: Inbetriebnahme Und Abnahme

    Inbetriebnahme und Abnahme 10. Inbetriebnahme und Abnahme 10.1 Abnahmeprüfung Nach dem betriebsfertigen Einbau einer Feststellanlage am Anwendungsort sind deren einwandfreie Funktion und vorschriftsmäßige Installation - einschließlich ggf. angeordneter Sicherheitseinrichtungen der Schließbereichsüberwachung - durch eine Abnahmeprüfung festzustellen. Auf diese Prüfung ist vom Antragsteller der allgemeinen bauaufsichtlichen Bauartgenehmigung hinzuweisen.

  • Seite 33: Wartungsanleitung

    Inbetriebnahme und Abnahme 10.2 Wartungsanleitung Der Antragsteller der allgemeinen bauaufsichtlichen Bauartgenehmigung hat dafür zu sorgen, dass zu der jeweiligen Ausführungsvariante der Feststellanlage (entsprechend der eingesetzten Geräte) eine schriftliche Wartungsanleitung mitgeliefert wird. Aus der Wartungsanleitung muss ersichtlich sein, welche Arbeiten auszuführen sind, damit sichergestellt ist, dass die eingebaute Feststellanlage auch nach langer Nutzung ihre Aufgaben erfüllt.

  • Seite 34: Funktionsprüfung

    Inbetriebnahme und Abnahme 10.5 Funktionsprüfung Die Funktionsprüfung einer Feststellanlage muss mindestens folgende Elemente umfassen: a) Überprüfung der Handauslösung (Handauslösetaster oder wenn zulässig durch manuelles Ausdrücken); b) Überprüfung der Auslösung der Feststellanlage durch die Prüfung der Brandmelder mit dem vom Hersteller der Brandmelder festgelegten Prüfverfahren (z. B. Rauchmelder mittels Rauchmelderprüfgerät oder Wärmemelder mittels Wärmemelderprüfgerät).

  • Seite 35: Wartung

    Wartung 11. Wartung Die Wartung einer Feststellanlage muss die Elemente einer Funktionsprüfung nach 6.1.1 (DIN 14677) und zusätzlich folgende Elemente umfassen: a) Überprüfung auf die Übereinstimmung mit der Dokumentation und der bauaufsichtlichen Bauartgeneh- migung; b) Reinigen der funktionsrelevanten Bestandteile einer Feststellanlage, sofern deren Verschmutzung zur Beeinträchtigung führen kann;...

  • Seite 36: Anhang

    Magnet Leitungsüberwachung VE 10 31-4100015-01-xx Inbetriebnahme und Wartungsset IW Set RS 7001949 12.2 Bohrschablone Siehe nachfolgende Seite. 12.3 Technischer Support & Applikations Support Hekatron Vertriebs GmbH Tel.: +49 (0) 76 34 5 00-8050 Brühlmatten 9 Mail: rs-support@hekatron.de D-79295 Sulzburg Werk 2...
  • Seite 38 Allgemeine Sicherheitshinweise .... 5 Anschlussklemmen ......15 Wartung ..........35 Anschlussvarianten ......21 Jährliche Prüfung und Wartung ... 33 Wartungsanleitung......33 Anwendungen der FSZ Basis ....12 Anwendungsklasse ......20 Ausgangsstrom ........8 Kabelverschraubungsset ....... 6 Auslösevorrichtung ......7 Klassifizierung ........20 Klemmenbelegung ......
  • Seite 40 Hekatron Brandschutz Hekatron Vertriebs GmbH Brühlmatten 9, 79295 Sulzburg Deutschland Tel: +49 7634 500-0 info@hekatron.de hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz 7002738 · de · V12.1 · 05/2022 Technische Änderungen vorbehalten.
