Montage

5. Montage
Bei der Montage der FSZ Basis wie folgt vorgehen:
► Die FSZ Basis in einer Höhe von
1,4 m bis Unterkante und inner-
halb eines seitlichen Abstandes
von maximal 2,3 m zum nächsten
Brandmelder des jeweiligen
Abschlusses montieren.
► Beträgt der Abstand zum nächsten
Brandmelder mehr als 2,3 m, so
ist ein zusätzlicher Brandmelder
an der Decke über der FSZ Basis
im Abstand von 0,5 bis 2,5 m zur
Wand zu montieren.
► Beträgt der Abstand von der Unter-
kante FSZ Basis bis zur Decke mehr
als 5 m, so kann der zusätzliche
Brandmelder auf eine Mindest-
höhe von 3,5 m und einen Abstand
zur Wand von 0,5 m abgehängt
werden.
10

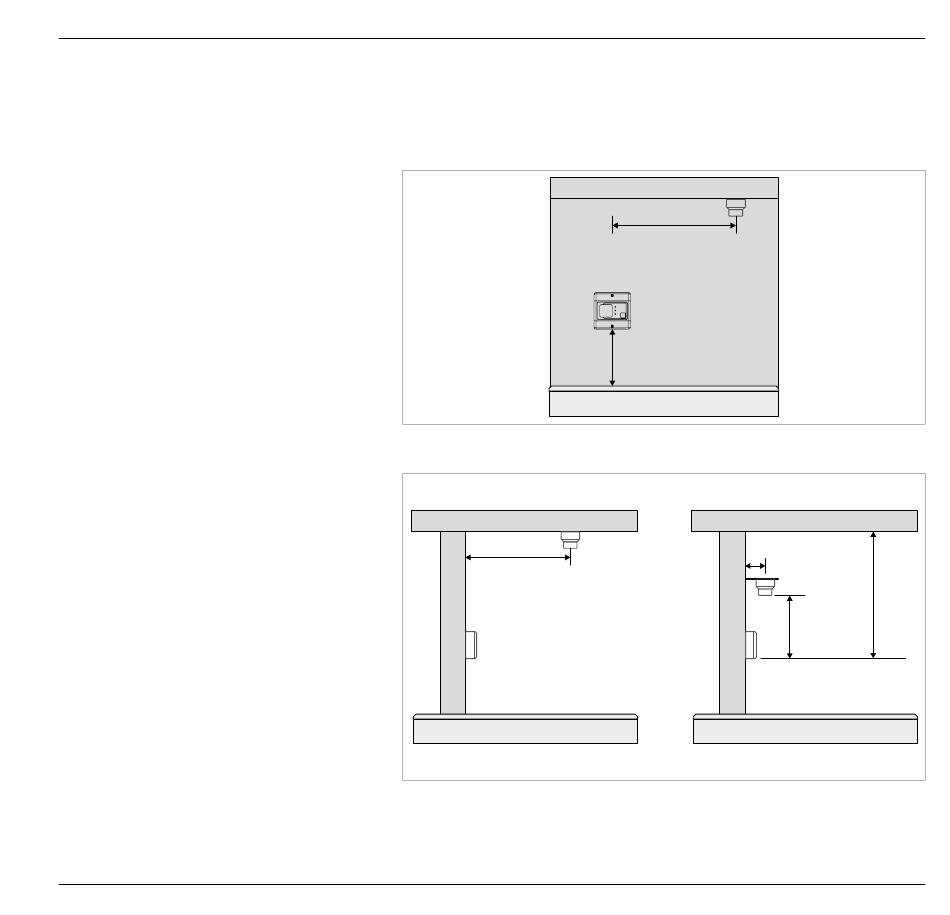

Abb. 2:
Montagebereich FSZ Basis
min. 0,5 m
max. 2,5 m
Abb. 3:
Montagebereich zusätzlicher Brandmelder
max. 2,3 m
Tür
Tür
schließen
schließen
Reset
Reset
1,4 m
+ 0,2/-0,4 m
0,5 m
7002738 · V12.2 · de · 03/2023
> 5 m
min. 3,5 m
