Installation
Externer Handauslöse- und Resettaster
- Leitungsüberwachung aktiv (DIP 1 auf ON)
- Alarmspeicher aktiv (DIP 3 auf ON)
- Magnet in Klemme 5 des Brandmelders ORS
- Abschlussmodul AM 142 im externen Handauslösetaster. Den roten und schwarzen Anschlussdraht
abschneiden um einen Kurzschluss zu vermeiden
- Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot
N
L
FSZ Basis

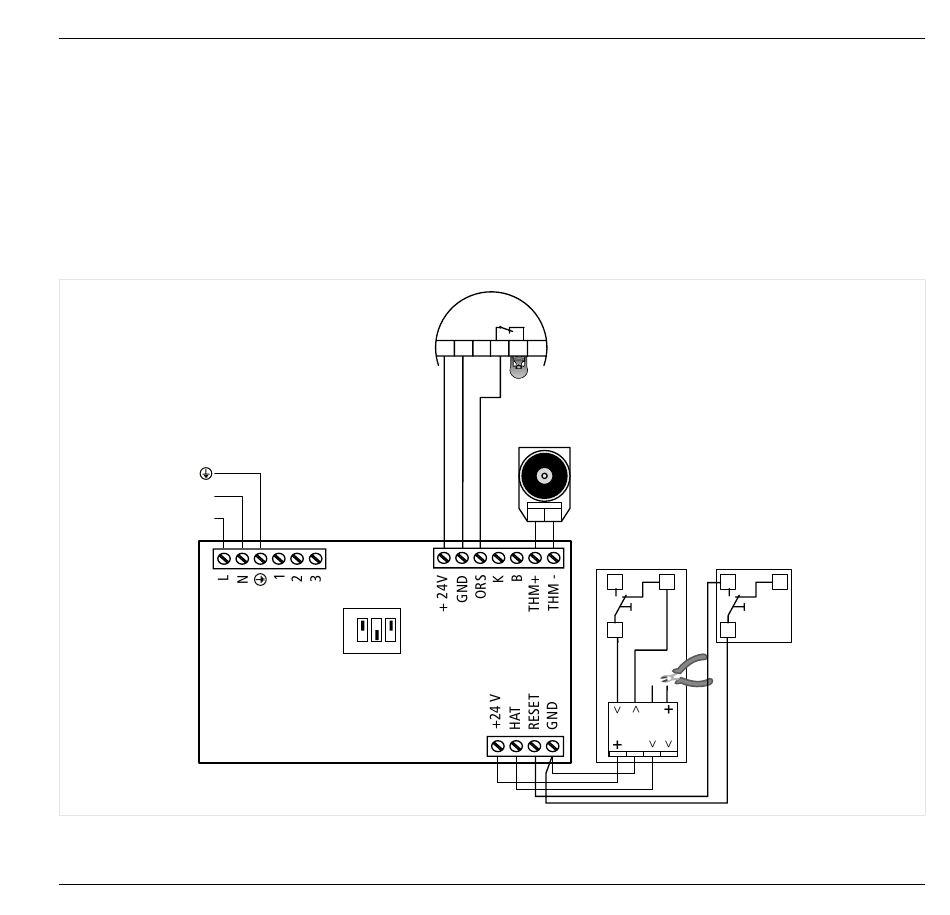

Abb. 27: Installation optionaler externer Handauslöse- und Resettaster
32
ORS
+
- BUS
1 2 3 4 5
ON
1 2 3
OFF
6
THM
+ -
HAT
S
Ö
L
-
a b c d
AM 142
-
7002738 · V12.2 · de · 03/2023
RESET
S
Ö
L
