Hekatron FSZ Basis Montageanleitung Seite 16

Montage
► Optional: Wenn das Oberteil zur
Montage ausgehängt wurde, dieses
wieder einhängen.
ACHTUNG
Elektrostatische Entladungen (ESD).
Beschädigung der Platine.
► ESD-Schutzmaßnahmen beachten.
► Die beiden Aufhängungen (11)
nach außen drücken und das
Oberteil in die Gehäuseführungen
einhängen.
► Den braunen Rahmen mit Daumen
und Zeigefinger an zwei Stellen (12)
leicht anheben.
► Das Flachbandkabel (13) fest
in die Kontaktbuchse stecken,
dabei darauf achten, dass es nicht
geknickt wird.
► Den braunen Rahmen an zwei
Stellen (12) nach unten drücken.
16

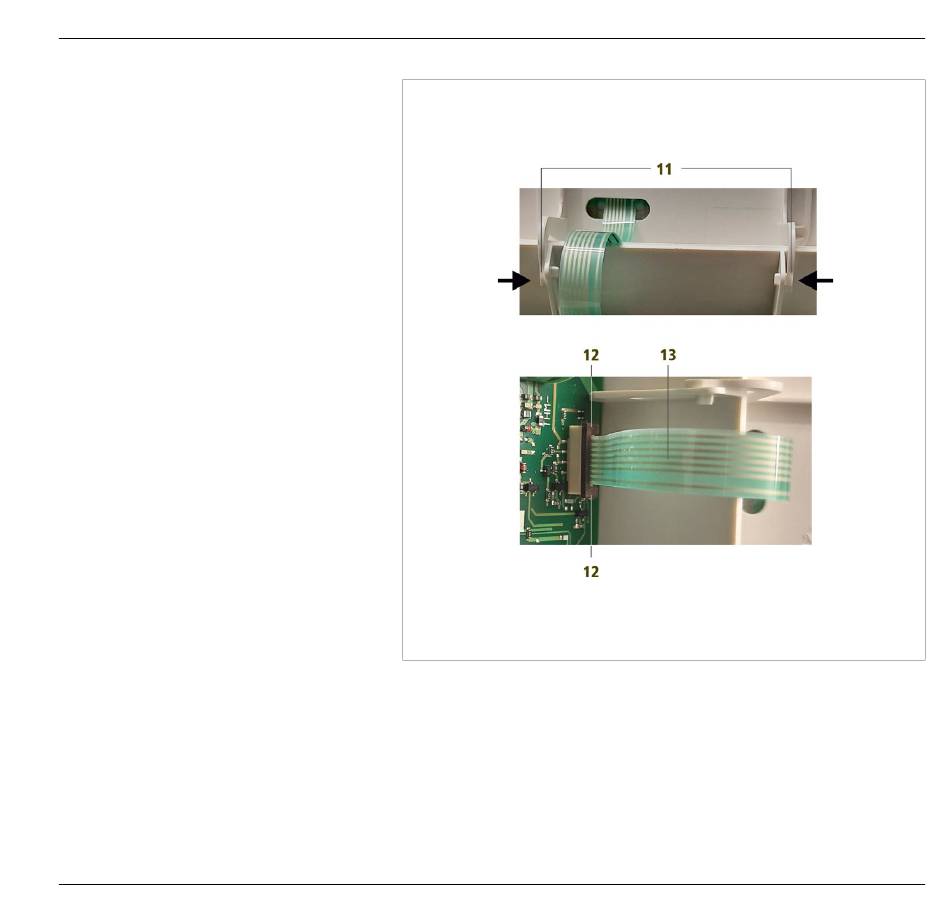

Abb. 12: Oberteil einhängen
7002738 · V12.2 · de · 03/2023
