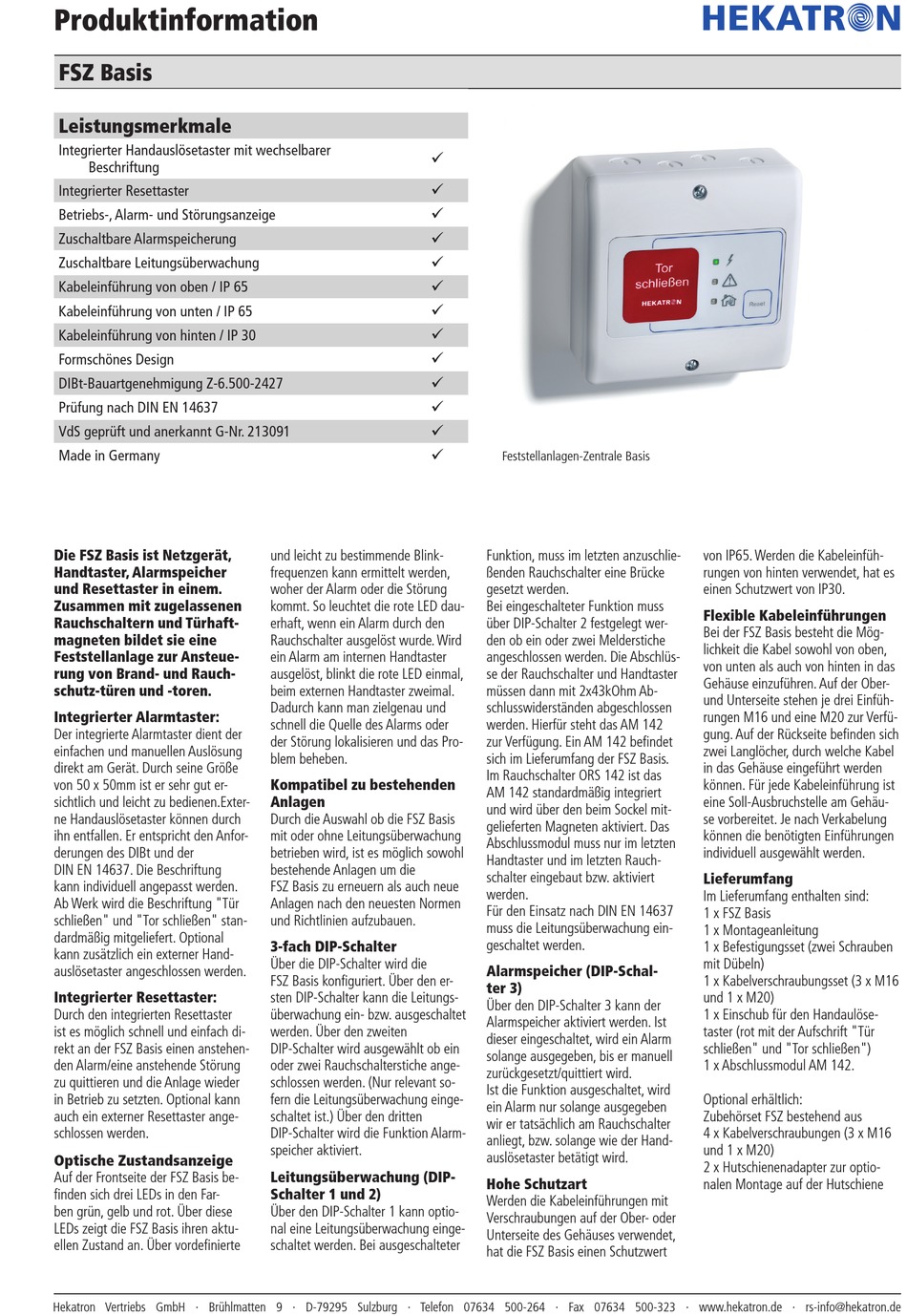

Hekatron FSZ Basis Produktinformation

Produktinformation
FSZ Basis
Leistungsmerkmale
Integrierter Handauslösetaster mit wechselbarer
Beschriftung
Integrierter Resettaster
Betriebs-, Alarm- und Störungsanzeige
Zuschaltbare Alarmspeicherung
Zuschaltbare Leitungsüberwachung
Kabeleinführung von oben / IP 65
Kabeleinführung von unten / IP 65
Kabeleinführung von hinten / IP 30
Formschönes Design
DIBt-Bauartgenehmigung Z-6.500-2427
Prüfung nach DIN EN 14637
VdS geprüft und anerkannt G-Nr. 213091
Made in Germany
Die FSZ Basis ist Netzgerät,
Handtaster, Alarmspeicher
und Resettaster in einem.
Zusammen mit zugelassenen
Rauchschaltern und Türhaft-
magneten bildet sie eine
Feststellanlage zur Ansteue-
rung von Brand- und Rauch-
schutz-türen und -toren.
Integrierter Alarmtaster:
Der integrierte Alarmtaster dient der
einfachen und manuellen Auslösung
direkt am Gerät. Durch seine Größe
von 50 x 50mm ist er sehr gut er-
sichtlich und leicht zu bedienen.Exter-
ne Handauslösetaster können durch
ihn entfallen. Er entspricht den Anfor-
derungen des DIBt und der
DIN EN 14637. Die Beschriftung
kann individuell angepasst werden.
Ab Werk wird die Beschriftung "Tür
schließen" und "Tor schließen" stan-
dardmäßig mitgeliefert. Optional
kann zusätzlich ein externer Hand-
auslösetaster angeschlossen werden.
Integrierter Resettaster:
Durch den integrierten Resettaster
ist es möglich schnell und einfach di-
rekt an der FSZ Basis einen anstehen-
den Alarm/eine anstehende Störung
zu quittieren und die Anlage wieder
in Betrieb zu setzten. Optional kann
auch ein externer Resettaster ange-
schlossen werden.
Optische Zustandsanzeige
Auf der Frontseite der FSZ Basis be-
finden sich drei LEDs in den Far-
ben grün, gelb und rot. Über diese
LEDs zeigt die FSZ Basis ihren aktu-
ellen Zustand an. Über vordefinierte
Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg · Telefon 07634 500-264 · Fax 07634 500-323 · www.hekatron.de · rs-info@hekatron.de













und leicht zu bestimmende Blink-
frequenzen kann ermittelt werden,
woher der Alarm oder die Störung
kommt. So leuchtet die rote LED dau-
erhaft, wenn ein Alarm durch den
Rauchschalter ausgelöst wurde. Wird
ein Alarm am internen Handtaster
ausgelöst, blinkt die rote LED einmal,
beim externen Handtaster zweimal.
Dadurch kann man zielgenau und
schnell die Quelle des Alarms oder
der Störung lokalisieren und das Pro-
blem beheben.
Kompatibel zu bestehenden
Anlagen
Durch die Auswahl ob die FSZ Basis
mit oder ohne Leitungsüberwachung
betrieben wird, ist es möglich sowohl
bestehende Anlagen um die
FSZ Basis zu erneuern als auch neue
Anlagen nach den neuesten Normen
und Richtlinien aufzubauen.
3-fach DIP-Schalter
Über die DIP-Schalter wird die
FSZ Basis konfiguriert. Über den er-
sten DIP-Schalter kann die Leitungs-
überwachung ein- bzw. ausgeschaltet
werden. Über den zweiten
DIP-Schalter wird ausgewählt ob ein
oder zwei Rauchschalterstiche ange-
schlossen werden. (Nur relevant so-
fern die Leitungsüberwachung einge-
schaltet ist.) Über den dritten
DIP-Schalter wird die Funktion Alarm-
speicher aktiviert.
Leitungsüberwachung (DIP-
Schalter 1 und 2)
Über den DIP-Schalter 1 kann optio-
nal eine Leitungsüberwachung einge-
schaltet werden. Bei ausgeschalteter

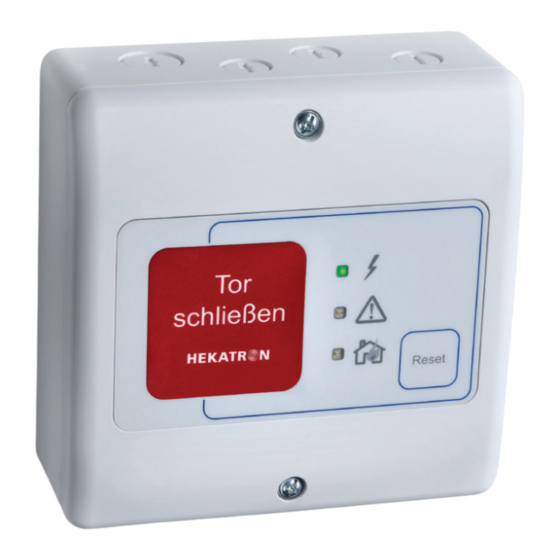

Feststellanlagen-Zentrale Basis
Funktion, muss im letzten anzuschlie-
ßenden Rauchschalter eine Brücke
gesetzt werden.
Bei eingeschalteter Funktion muss
über DIP-Schalter 2 festgelegt wer-
den ob ein oder zwei Melderstiche
angeschlossen werden. Die Abschlüs-
se der Rauchschalter und Handtaster
müssen dann mit 2x43kOhm Ab-
schlusswiderständen abgeschlossen
werden. Hierfür steht das AM 142
zur Verfügung. Ein AM 142 befindet
sich im Lieferumfang der FSZ Basis.
Im Rauchschalter ORS 142 ist das
AM 142 standardmäßig integriert
und wird über den beim Sockel mit-
gelieferten Magneten aktiviert. Das
Abschlussmodul muss nur im letzten
Handtaster und im letzten Rauch-
schalter eingebaut bzw. aktiviert
werden.
Für den Einsatz nach DIN EN 14637
muss die Leitungsüberwachung ein-
geschaltet werden.
Alarmspeicher (DIP-Schal-
ter 3)
Über den DIP-Schalter 3 kann der
Alarmspeicher aktiviert werden. Ist
dieser eingeschaltet, wird ein Alarm
solange ausgegeben, bis er manuell
zurückgesetzt/quittiert wird.
Ist die Funktion ausgeschaltet, wird
ein Alarm nur solange ausgegeben
wir er tatsächlich am Rauchschalter
anliegt, bzw. solange wie der Hand-
auslösetaster betätigt wird.
Hohe Schutzart
Werden die Kabeleinführungen mit
Verschraubungen auf der Ober- oder
Unterseite des Gehäuses verwendet,
hat die FSZ Basis einen Schutzwert
von IP65. Werden die Kabeleinfüh-
rungen von hinten verwendet, hat es
einen Schutzwert von IP30.
Flexible Kabeleinführungen
Bei der FSZ Basis besteht die Mög-
lichkeit die Kabel sowohl von oben,
von unten als auch von hinten in das
Gehäuse einzuführen. Auf der Ober-
und Unterseite stehen je drei Einfüh-
rungen M16 und eine M20 zur Verfü-
gung. Auf der Rückseite befinden sich
zwei Langlöcher, durch welche Kabel
in das Gehäuse eingeführt werden
können. Für jede Kabeleinführung ist
eine Soll-Ausbruchstelle am Gehäu-
se vorbereitet. Je nach Verkabelung
können die benötigten Einführungen
individuell ausgewählt werden.
Lieferumfang
Im Lieferumfang enthalten sind:
1 x FSZ Basis
1 x Montageanleitung
1 x Befestigungsset (zwei Schrauben
mit Dübeln)
1 x Kabelverschraubungsset (3 x M16
und 1 x M20)
1 x Einschub für den Handaulöse-
taster (rot mit der Aufschrift "Tür
schließen" und "Tor schließen")
1 x Abschlussmodul AM 142.
Optional erhältlich:
Zubehörset FSZ bestehend aus
4 x Kabelverschraubungen (3 x M16
und 1 x M20)
2 x Hutschienenadapter zur optio-
nalen Montage auf der Hutschiene
