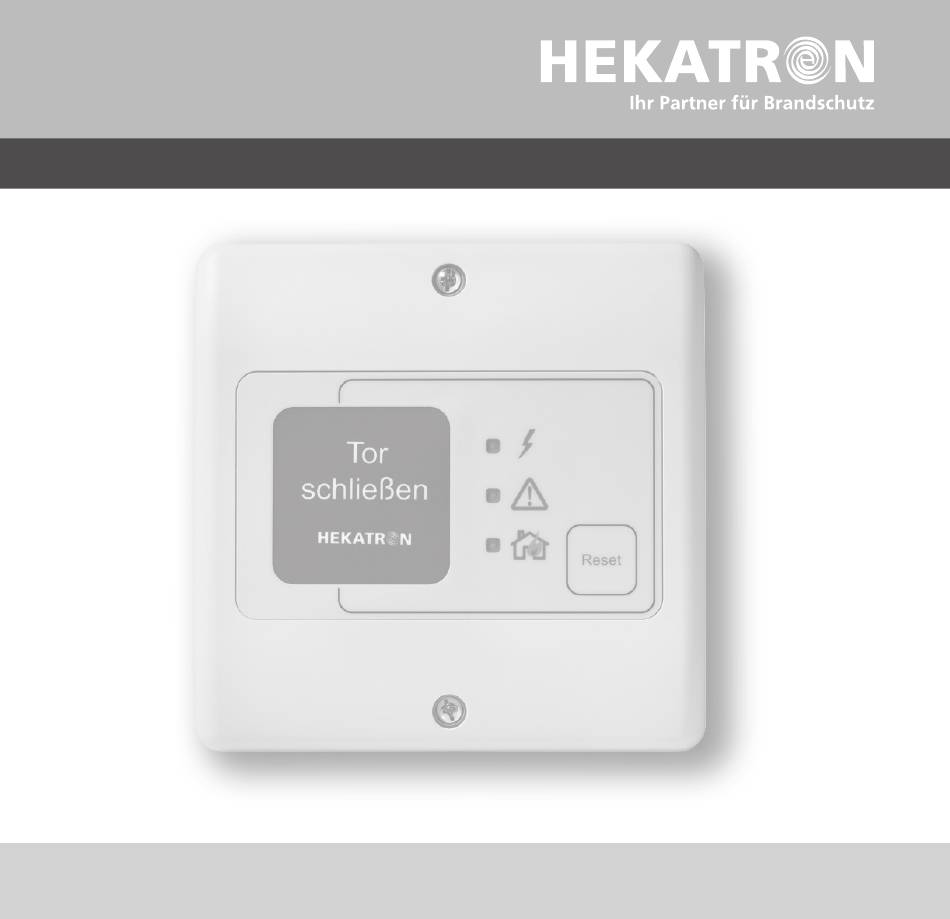

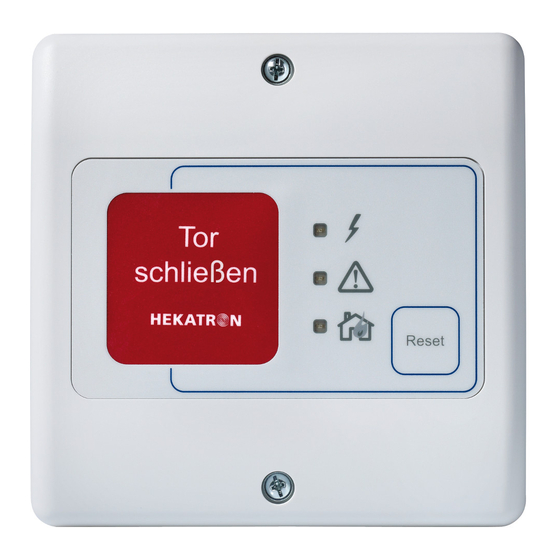

Montageanleitung
Feststellanlagenzentrale Basis
FSZ Basis
Ausgabe 27.04.2015
7002738
www.hekatron.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hekatron FSZ Basis

Inhaltszusammenfassung für Hekatron FSZ Basis

  • Seite 1 Montageanleitung Feststellanlagenzentrale Basis FSZ Basis Ausgabe 27.04.2015 7002738 www.hekatron.de...

  • Seite 3: Inhaltsverzeichnis

    Vorschriften zur Installation ........11 Feststellanlagenzentrale FSZ Basis ........13 Abschlussmodul AM 142 .
  • Seite 4 Wartung ..........31 10.1 Dokumentationspflicht .

  • Seite 5: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen

    1 Allgemeine Sicherheitshinweise und Schutzmaßnahmen 1 Allgemeine Sicherheitshinweise und Schutzmaßnahmen Das vorliegende Dokument beschreibt die Funktionen der FSZ Basis mit dem zum Ausgabe datum dieses Dokuments gültigen Stand der Hard- und Software. Hinweis für Deutschland Für die Projektierung, die Montage, die Installation und den Betrieb von Feststellanlagen an Feu- erschutzabschlüssen sind die Prüfgrundlagen des Deutschen Instituts für Bautechnik in der Fassung...

  • Seite 6: Lieferumfang

    2 Lieferumfang 2 Lieferumfang Die FSZ Basis wird mit folgenden Komponenten ausgeliefert: 1 x FSZ Basis 1 x Montageanleitung 1 x Montageset bestehend aus 2 Schrauben und 2 Dübeln 1 x Kabelverschraubungsset bestehend aus: - einer Kabelverschraubung M20 für die Netzzu leitung - drei Verschraubungen M16 für den Anschluss der Peripheriegeräte...

  • Seite 7: Technische Daten Fsz Basis

    4 Technische Daten FSZ Basis 4 Technische Daten FSZ Basis Nennspannung 230 V AC Nennstromaufnahme 0,08 A eff. Nennfrequenz 50 / 60 Hz Leistungsaufnahme 13,8 VA Ausgangsnennspannung 24 V DC Restwelligkeit 200 mV Ausgangsstrom max. 400 mA Ausgangsleistung 9,6 W...

  • Seite 8: Stromberechnung

    5 Stromberechnung 5 Stromberechnung Die FSZ Basis stellt einen Gesamtausgangsstrom von 400 mA zur Verfügung. Dieser Ausgangsstrom kann komplett für die benötigten Komponenten der Feststellanlage verwendet werden. Der be- nötigte Strom für die Feststellanlage bildet sich aus der Summe aller Ströme der angeschlossenen Komponenten.

  • Seite 9: Montage Fsz Basis

    Anhang). Hierfür werden zwei Schrauben und Dübel mit der FSZ Basis mitgeliefert.Die Einbaulage ist frei wählbar. Für die Montage des FSZ Basis im Schaltschrank, bzw. auf einer Hutschiene, sind im Zubehörset FSZ (muss als Zubehör separat bestellt werden) zwei Montageadapter enthalten. Diese können auf der Rückseite des FSZ Basis an den dafür vorgesehen Stellen, montiert werden.

  • Seite 10: Anwendungen Der Fsz Basis

    7 Anwendungen der FSZ Basis 7 Anwendungen der FSZ Basis Mit der FSZ Basis kann eine Feststellanlage in drei verschiedenen Varianten aufgebaut werden. 1. Nach DIBt ohne Leitungsüberwachung In den letzten anzuschließenden Melder muss eine Drahtbrücke von +24 V auf Anschluss 5 gesetzt werden (siehe Abb.

  • Seite 11: Elektrische Installation

    8 Elektrische Installation 8 Elektrische Installation WARNUNG Stromschlaggefahr Im Gerät befinden sich ungeschützte Kontakte, die bei Berührung zu schweren Verletzungen durch Stromschlag führen können. ► Vor Montagearbeiten die Netz-Anschlussleitung des Gerätes stromlos schalten. 8.1 Vorschriften zur Installation Die Installation und den elektrischen Anschluss dürfen nur Elektrofachkräfte oder elektrotech- nisch unterwiesene Personen vornehmen.
  • Seite 12 Die Zahl der Leitungsverbindungen soll so gering wie möglich sein. Jede notwendige Verbindung muss durch zuverlässige Methoden hergestellt werden. Bei Klemmverbindungen dürfen nur Klem- men mit Quetschschutz verwendet werden. Hinweis Leitungen dürfen nicht direkt über die Leiterplatte der FSZ Basis verlegt werden.

  • Seite 13: Feststellanlagenzentrale Fsz Basis

    8 Elektrische Installation 8.2 Feststellanlagenzentrale FSZ Basis 8.2.1 Platine mit Anschlussklemmen Netzanschluss 230 V AC Potentialfreier Wechsler DIP-Schalter DIN EN 14637 DIP-Schalter 2 Stiche DIP-Schalter Alarm Speicher Anschluss Rauchschalter Stützpunkt- klemmen Anschluss ext. Handaus- Anschluss Fest- löse- und Resettaster stellvorrichtung Abb.

  • Seite 14: Beschriftung

    8 Elektrische Installation Beschriftung Anschluss Hinweis/Bemerkung Netz-Phase Netz-Neutralleiter Netz-Schutzleiter Geschlossen, wenn ein Alarm oder eine Relais Netzspannung NC Störung anliegt COM1 Relais Netzspannung COM1 Gemeinsamer Kontakt potentialfrei Relais Netzspannung NO Geschlossen, wenn Anlage in Betrieb ist +24 V Ausgangsspannung +24 V DC Ausgangsspannung 0 V DC Rückmeldung Alarmschleife ORS Stützpunktklemme...

  • Seite 15: Abschlussmodul Am 142

    8 Elektrische Installation 8.3 Abschlussmodul AM 142 Nur bei der Variante 31-5400002-01-xx sind zwei AM 142 im Lieferumfang enthalten! 8.3.1 Platine mit Anschlussklemmen     Abb. 3: Abschlussmodul AM 142 1.3.3 Anschluss des AM 142 Vom Netzteil oder dem vorletzten Rauchschalter Zum letzten Rauchschalter gehend kommend ...

  • Seite 16: Betrieb Der Fsz Basis

    DIP-Schalter für Konfiguration der FSZ Basis EN 14637 – DIP 1 Wird die FSZ Basis entsprechend der DIN EN 14637 verwendet, muss dieser DIP-Schalter auf „ON“ gestellt werden. Bei der Verwendung gemäß DIBt kann die Anlage sowohl mit als auch ohne Leitungsüber wachung eingesetzt werden.
  • Seite 17 Der DIP-Schalter 2 wird nur ausgewertet, wenn gleichzeitig der DIP-Schalter 1 auf „ON“ steht. Der Anschluss eines externen Handauslösetasters zählt nicht als Stich. An der FSZ Basis wird nur ein Stich mit Rauchschaltern angeschlossen. Im letzten Rauch- schalter muss das Abschlussmodul AM 142 eingesetzt werden (siehe Abb. 7). Es dürfen maximal 9 Rauchschalter angeschlossen werden.

  • Seite 18: Feststellanlage Nach Din En 14637

    Drehflügeltüren Klasse 2: Schiebetore/-türen Klasse 4: Automatische Drehflügeltüren Laut der Zulassung Z-6.5-1725 von Hekatron, darf die Feststellanlage an Türen der Klassen 1, 2 und 4 eingesetzt werden. Stelle 4 - Anwendung an Feuer-/Rauchschutztüren: Klasse 1: Geeignet zur Anwendung an Feuer-/Rauchschutztüren.

  • Seite 19: Anschlussvarianten Nach Dibt Und Din En 14637

    8.6.1 Anschluss ohne Leitungsüberwachung (DIP 1 OFF) Die Anlage wird mit einem Rauchschalterstich, einem externen Handauslösetaster und einem exter- nen Resettaster betrieben. ORS/TDS RESET Ö Ö = OFF 1 2 3 = ON FSZ Basis Abb. 5: Anschlussbeispiel ohne Leitungsüberwachung...
  • Seite 20 8.6.2 Anschluss ohne Leitungsüberwachung (DIP 1 OFF) Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) ohne externen Handaus- lösetaster betrieben. Der Handauslösetaster muss durch eine Brücke simuliert werden. ORS/TDS ORS/TDS ORS/TDS = OFF 1 2 3 = ON FSZ Basis Abb. 6: Anschlussbeispiel ohne Leitungsüberwachung...

  • Seite 21: Anschluss Mit Leitungsüberwachung (Dip 1 On)

    Nach DIN EN 14637 ist eine Leitungsüberwachung mit Abschlussmodul (AM 142) installiert. Der DIP-Schalter 1 muss auf ON gesetzt werden. ORS/TDS AM 142 Ö Um einen eventuellen Kurzschluss zu vermeiden, den roten und schwarzen Anschlussdraht entfernen. = OFF 1 2 3 = ON FSZ Basis Abb. 7: Anschlussbeispiel mit Leitungsüberwachung...
  • Seite 22 (AM 142) installiert. Der DIP-Schalter 1 muss auf ON gesetzt werden. Der Handauslösetaster muss durch ein AM 142 simuliert werden. ORS/TDS ORS/TDS ORS/TDS AM 142 = OFF 1 2 3 = ON Um einen eventuellen Kurzschluss zu vermeiden, den gelben Anschlussdraht entfernen. FSZ Basis Abb. 8: Anschlussbeispiel mit Leitungsüberwachung...

  • Seite 23: Anschluss Mit Leitungsüberwachung (Dip 1 On) Und Zwei Melderstichen (Dip 2 On)

    Die DIP-Schalter 1 und 2 müssen auf ON gesetzt werden. ORS/TDS AM 142 ORS/TDS AM 142 Ö Um einen eventuellen Kurzschluss zu vermeiden, den roten und schwarzen = OFF Anschlussdraht entfernen. 1 2 3 = ON FSZ Basis Abb. 9: Anschlussbeispiel mit Leitungsüberwachung...
  • Seite 24 8.6.6 Anschluss ohne Leitungsüberwachung (DIP 1 OFF) mit DKT 02 Die Anlage wird mit drei Rauchschaltern und einem externen DKT 02 betrieben. ORS/TDS ORS/TDS ORS/TDS DKT 02 = OFF 1 2 3 = ON FSZ Basis Abb. 10: Anschlussbeispiel ohne Leitungsüberwachung mit DKT 02...

  • Seite 25: Signalisierung An Der Fsz Basis

    8 Elektrische Installation 8.7 Signalisierung an der FSZ Basis Auf der Folientastatur befinden sich drei LEDs, die den Zustand der Anlage signalisieren. LED grün LED orange LED rot Abb. 11: Folientastatur FSZ Basis 1.7.9 Blinksequenzen Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt.
  • Seite 26 Blinkt Alarm Betätigung des externen Handauslöse- Handauslösetasters, Feh- taster extern ler beim Abschluss modul AM 142 Störung an der Störung an der FSZ Basis Gerät austauschen FSZ Basis Blinkt Störung im Anlage mit Leitungs- Anlage mit Leitungs- Rauchschalter- überwachung: überwachung:...
  • Seite 27 Kurzschluss auf der An- berwachung: schlussleitung des ORS. Leitungen prüfen und neu anschließen. Blinkt Übertemperatur Zu hohe Umgebungs- Umgebungs temperatur in der FSZ Basis temperatur senken Blinkt Störung in der Kurzschluss auf der An- Leitungen prüfen und Schleife des Tür- schlussleitung des THM neu anschließen...

  • Seite 28: Inbetriebnahme Und Abnahme

    9 Inbetriebnahme und Abnahme 9 Inbetriebnahme und Abnahme 9.1 Abnahmeprüfung Nach dem betriebsfertigen Einbau einer Feststellanlage am Anwendungsort sind deren einwand- freie Funktion und vorschriftsmäßige Installation - einschließlich ggf. angeordneter Sicherheits- einrichtungen der Schließbereichsüberwachung - durch eine Abnahmeprüfung festzustellen. Auf diese Prüfung ist vom Antragsteller der allgemeinen bauaufsichtlichen Zulassung hinzuweisen.

  • Seite 29: Wartungsanleitung

    9 Inbetriebnahme und Abnahme 9.2 Wartungsanleitung Der Antragsteller der allgemeinen bauaufsichtlichen Zulassung hat dafür zu sorgen, dass zu der jeweiligen Ausführungsvariante der Feststellanlage (entsprechend der eingesetzten Geräte) eine schriftliche Wartungsanleitung mitgeliefert wird. Aus der Wartungsanleitung muss ersichtlich sein, welche Arbeiten auszuführen sind, damit sichergestellt ist, dass die eingebaute Feststellanlage auch nach langer Nutzung ihre Aufgaben erfüllt.

  • Seite 30: Funktionsprüfung

    9 Inbetriebnahme und Abnahme 9.5 Funktionsprüfung Die Funktionsprüfung einer Feststellanlage muss mindestens folgende Elemente umfassen: a) Überprüfung der Handauslösung (Handauslösetaster oder wenn zulässig durch manuelles Aus- drücken); b) Überprüfung der Auslösung der Feststellanlage durch die Prüfung der Brandmelder mit dem vom Hersteller der Brandmelder festgelegten Prüfverfahren (z.

  • Seite 31: Wartung

    10 Wartung 10 Wartung Die Wartung einer Feststellanlage muss die Elemente einer Funktionsprüfung nach 6.1.1 (DIN 14677) und zusätzlich folgende Elemente umfassen: a) Überprüfung auf die Übereinstimmung mit der Dokumentation und der bauaufsichtlichen Zulassung; b) Reinigen der funktionsrelevanten Bestandteile einer Feststellanlage, sofern deren Verschmut- zung zur Beeinträchtigung führen kann;...

  • Seite 32: Anhang

    11 Anhang 11 Anhang 11.1 Bestelldaten FSZ Basis 31-5400002-01-xx Zubehörset 31-4100010-02-xx Abschluss-Modul 142 (AM 142) 31-5700002-01-xx Inbetriebnahme und Wartungsset IW Set RS 7001949 11.2 Bohrschablone Siehe nachfolgende Seite. 11.3 Technischer Support & Applikations Support Hekatron Vertriebs GmbH Tel.: +49 (0) 76 34 5 00-310 Brühlmatten 9...
  • Seite 36 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Verkauf 07634 500 - 264 Techn. Support 07634 500 - 310 07634 500 - 323 Ein Unternehmen der rs-info@hekatron.de Securitas Gruppe Schweiz www.hekatron.de...
