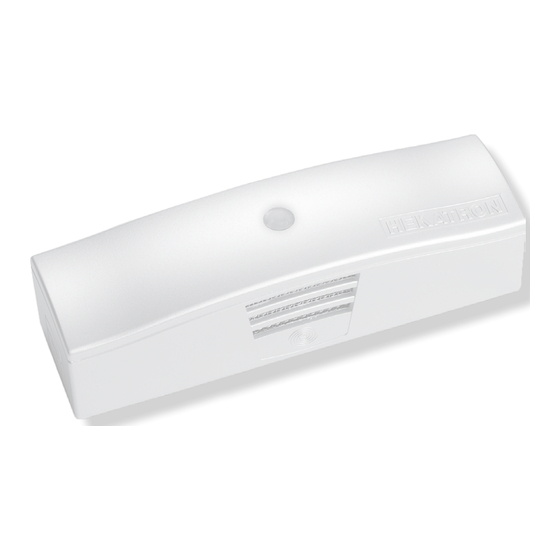

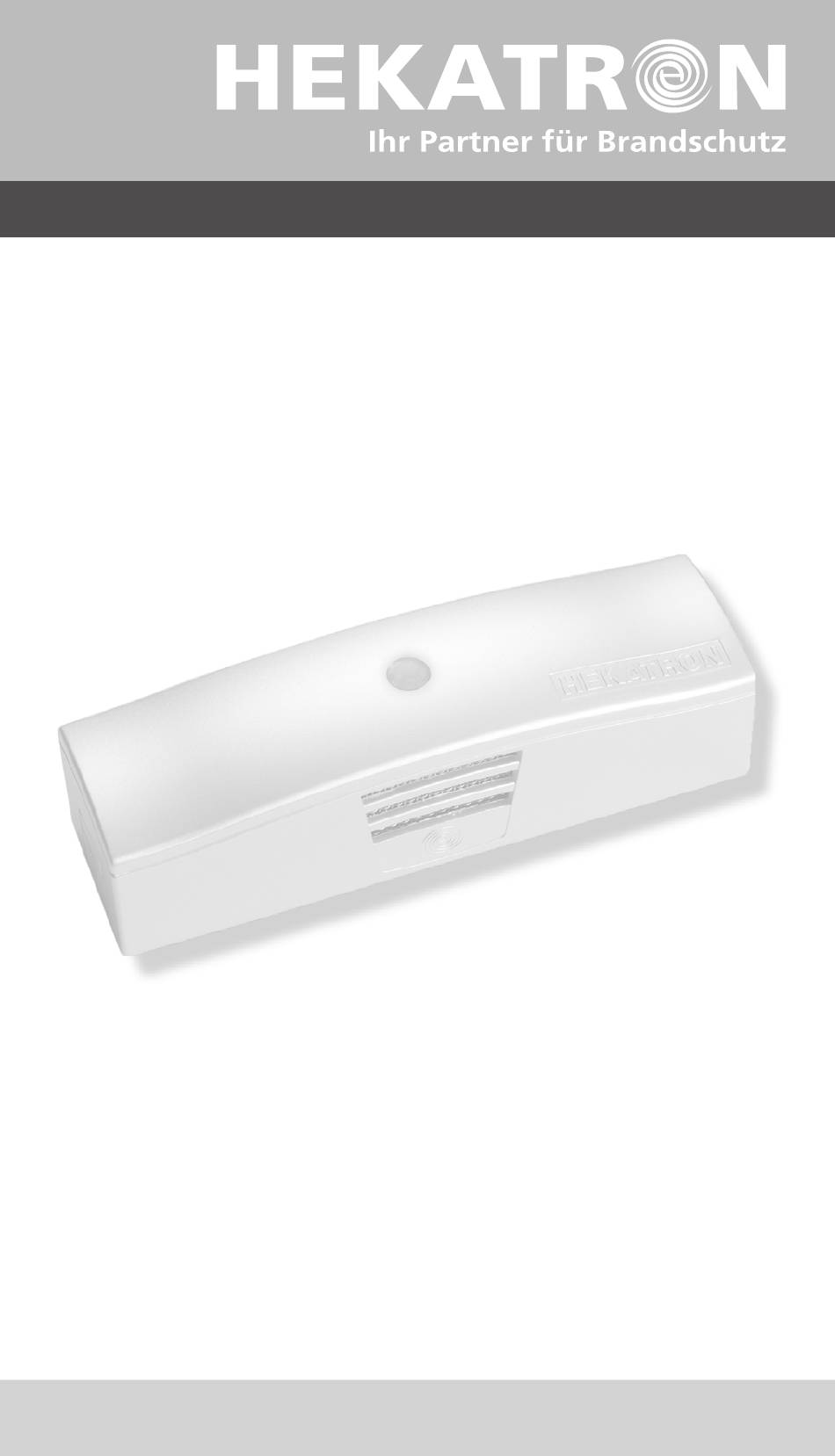

- Seite 1 Montageanleitung Feststellanlagenzentrale Kompakt FSZ Kompakt 7002964.KET Ausgabe 01.02.2019 www.hekatron.de...
-
Seite 3: Inhaltsverzeichnis
2.4 Pflichten des Installateurs .............8 2.5 Gewährleistungsansprüche ...........9 Produktbeschreibung ............9 Lieferumfang ..............11 Montage ................11 5.1 Montage FSZ Kompakt ............11 Elektrische Installation ............12 6.1 Vorschriften zur Installation ..........12 6.2 Elektrischer Anschluss ............14 6.3 Anschlussvarianten nach DIBt und DIN EN 14637 ....17 Auf- und Abnehmen des Gehäuseoberteils ...... - Seite 4 4/32...
-
Seite 5: Zu Diesem Dokument
Anwendungsfall sind ggf. weitere Vorschriften, Erkenntnisse und der Stand der Technik zu berücksichtigen. Montageanleitung beachten und befolgen! Die Montageanleitung FSZ Kompakt ist ein Bestandteil des Pro- duktes. Vor jeglicher Handhabung, Montage und Inbetriebnahme der FSZ Kompakt sind nachfolgende Sicherheitshinweise sowie Beschreibungen und Informationen dieser Montageanleitung gewissenhaft nachzulesen und einzuhalten. -
Seite 6: Warnhinweise
2 Zu ihrer Sicherheit 2.1 Warnhinweise Die Warnhinweise in diesem Dokument sind mit Piktogrammen und Signalwörtern hervorgehoben. Das Piktogramm und das Sig- nalwort geben Ihnen einen Hinweis auf die Schwere der Gefahr. 2.1.1 Aufbau der Warnhinweise SIGNALWORT Art und Quelle der Gefahr ►... -
Seite 7: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen
2 Zu ihrer Sicherheit 2.2 Allgemeine Sicherheitshinweise und Schutz- maßnahmen Hinweis für Deutschland Für die Projektierung, die Montage, die Installation und den Betrieb von Feststellanlagen an Feuerschutzabschlüssen ist die jeweils gültige DIBt Bauartgenehmigung zu beachten. Bestimmungsgemäße Verwendung sicherstellen! • Die auf dem Betriebsmittel angegebenen technischen Daten sind zu beachten. -
Seite 8: Bestimmungsgemäße Verwendung
2.3 Bestimmungsgemäße Verwendung Die Feststellanlagenzentrale FSZ Kompakt ist eine Auslösevorrich- tung mit integrierter leistungsfähiger Energieversorgung für den Einsatz in Feststellanlagen. Insbesondere ist die FSZ Kompakt auf die typischen Betriebsbedingungen an Brandschutztüren opti- miert. Als Bestandteil einer Feststellanlage darf die FSZ Kompakt nur in Verbindung mit bauaufsichtlich zuge lassenen Produkten betrieben werden. -
Seite 9: Gewährleistungsansprüche
Melderstich über einen Leitungsabschluss (Abschluss-Modul AM 142 bzw. Magnethalter im Sockel ORS 142) verfügen. Erkennt die FSZ Kompakt einen Alarm oder eine Störung – egal ob vom Rauchschalter, vom Handauslösetaster oder in der eige- nen Elektronik – so wird die Feststellvorrichtung abgeschaltet und der Brand- oder Rauchschutzabschluss geschlossen. -
Seite 10: Leitungsüberwachung Aktivieren
Verdrahtung mit einem Melderstich realisiert werden. Zusätzlich zu den Rauchschaltern und Feststellvorrichtungen können noch externe Handauslösetaster zur Auslösung angeschlossen werden. Zum Weiterleiten einer Auslösung an der FSZ Kompakt steht ein potentialfreier Wechselkontakt zur Verfügung. Dieser schaltet immer zeitgleich mit dem Ausgang für die Feststellvorrichtung. -
Seite 11: Abschluss-Modul Am 142
– 1 AM 142 – 1 Kabelleiste – 1 Montageanleitung FSZ Kompakt 5 Montage 5.1 Montage FSZ Kompakt Die FSZ Kompakt kann mit den Kabelleisten am Sturz über der Tür bzw. an der Wand z.B. hinter dem Abschluss montiert werden. 11/32... -
Seite 12: Elektrische Installation
6 Elektrische Installation 6 Elektrische Installation 6.1 Vorschriften zur Installation Die Installation und den elektrischen Anschluss dürfen nur Elektrofachkräfte oder elektrotechnisch unterwiesene Personen vornehmen. Vor jeglichen Montagearbeiten am Netzgerät ist die Anschluss- leitung stromlos zu schalten! Im Versorgungsstromkreis muss eine Trenneinrichtung (Leitungs- schutzschalter max. -
Seite 13: Verdrahtung Der Feststellanlage
6 Elektrische Installation Verdrahtung der Feststellanlage: Empfohlene Leitungsart: ohne Kommunikation mit Kommunikation IY(ST)Y 2x2x0,6 IY(ST)Y 3x2x0,6 IY(ST)Y 2x2x0,8 IY(ST)Y 3x2x0,8 Die maximale Leitungslänge darf 30 m nicht überschreiten. Dies gilt für die Melderleitung und Leitung zum THM. Die Leitungs- länge für den Resettaster (R) darf 3 Meter nicht überschreiten. Die Zahl der Leitungsverbindungen soll so gering wie möglich sein. -
Seite 14: Elektrischer Anschluss
Schraubendreher (s. Abb. 3) kann sie mit entsprechender Vorsicht herausgehebelt werden. Unter der Klemme 1 ist auf der Leiterplat- te die Klemmenbelegung für Klemme 1 und Klemme 2 abgebildet. Klemme 2 Klemme 1 Heraushebeln Steckklemme 1 Sichtbare Klemmenbelegung Abb. 3: Klemmen FSZ Kompakt 14/32... -
Seite 15: Leitungsüberwachung
Rauchschalterstich. Hierzu muss im letzten Rauchschalter/Ther- moschalter das AM 142 angeschlossen werden. Beim ORS 142 kann alternativ auch ein Magnethalter im letzten Sockel montiert werden. In der FSZ Kompakt muss Jumper 2 entfernt werden, um die Leitungsüberwachung zu aktivieren. ACHTUNG Das Abschlussmodul AM 142 ist nicht für Ex-Bereiche geeignet... - Seite 16 Zulassungsinhaber vorgegeben. HINWEIS: Soll die Feststellanlage nach DIN EN14637 mit Leitungsüber- wachung betrieben werden, ist die maximale Melderzahl auf 6 Rauchschalter beschränkt. Klassifizierung einer Hekatron Feststellanlage nach DIN EN 14637: Feststellanlage DIN EN 14637 1/2/4 Stelle Stelle 1 - Anwendungsklasse: Klasse 3: Häufige Nutzung durch die Öffentlichkeit und andere Personen...
-
Seite 17: Anschlussvarianten Nach Dibt Und Din En 14637
Anwendung dieser Norm nur die höchste Klasse festgelegt. Stelle 6 - Korrosionsbeständigkeit: Klasse 3: hohe Beständigkeit Die Türhaftmagnete von Hekatron entsprechen dieser Klasse. 6.3 Anschlussvarianten nach DIBt und DIN EN 14637 6.3.1 DIBt – Anschluss ohne Leitungsüberwachung / ohne Alarmspeicherung Betrieb der FSA mit drei Rauchschaltern, Türhaftmagnet und... -
Seite 18: Dibt - Anschluss Ohne Leitungsüberwachung / Mit Alarmspeicherung
6 Elektrische Installation 6.3.2 DIBt – Anschluss ohne Leitungsüberwachung / mit Alarmspeicherung Betrieb der FSA mit drei Rauchschaltern, einem Handtaster und Reset-Taster „Rückstellung Alarmspeicherung“. Jumper 1 im Netzgerät entfernt. Abb. 5 6.3.3 DIN EN 14637 – Anschluss mit Leitungsüberwachung Betrieb der FSA mit drei Rauchschaltern, einem Handtaster und einem Abschlussmodul. - Seite 19 6 Elektrische Installation 6.3.4 DIN EN 14637 – Anschluss mit Leitungsüberwachung/ mit Alarmspeicherung Betrieb der FSA mit drei Rauchschaltern, einem Handtaster und einem Abschlussmodul sowie Reset-Taster „Rückstellung Alarm- speicherung“. Jumper 1 und 2 im Netzgerät entfernt. max. 6 Rauchschalter ORS/TDS ORS/TDS Magnet- halter...
-
Seite 20: Auf- Und Abnehmen Des Gehäuseoberteils
Abb. 8 Klemmen Klemmen Das Gehäuseoberteil muss so auf den Rauchschalter oder auf das Netz gerät aufgeschoben werden, dass der Schriftzug „Hekatron“ normal lesbar ist. Aufsetzen des Gehäuseoberteils Das Gehäuseoberteil wird bis zum Anschlag auf das Netzteil bzw. Melder-Unterteil aufgeschoben. Die obere Fläche des Gehäuse- oberteils muss dann nach unten gedrückt werden, bis die beiden... -
Seite 21: Signalisierung
8 Signalisierung 8 Signalisierung 8.1 Betriebsanzeige FSZ Kompakt Bei blinkender LED ist Ausgang Klemme 2 spannungslos. Dunkel (LED aus) Keine Betriebsspannung Dauerlicht (grün) Normalbetrieb Dauerlicht (gelb) Systemfehler Dauerlicht (rot) Alarm, Störung Rauchschalter Periodisch 2 x blinken (gelb) Abschluss-Modul AM 142 nicht... -
Seite 22: Übereinstimmungsbestätigung
9 Übereinstimmungsbestätigung 9 Übereinstimmungsbestätigung Die bauausführende Firma, die die Feststellanlage errichtet hat, muss für jedes Bauvorhaben eine Bestätigung der Überein- stimmung der Bauart mit der allgemeinen Bauartgenehmigung abgeben. Sie muss schriftlich erfolgen und außerdem mindestens folgende Angaben enthalten: • Z-Nr. der verwendeten Bauartgenehmigung •... -
Seite 23: Inbetriebnahme Und Abnahme
10 Inbetriebnahme und Abnahme 10 Inbetriebnahme und Abnahme 10.1 Abnahmeprüfung gemäß Bauartgenehmigung Nach der betriebsfertigen Errichtung einer Feststellanlage am An- wendungsort sind deren einwandfreie Funktion und vorschrifts- mäßige Installation durch eine Abnahmeprüfung festzustellen. Auf diese Prüfung ist vom Antragsteller dieser allgemeinen Bau- art genehmigung hinzuweisen. -
Seite 24: Wartungsanleitung
Feststell anlage Nummer der allgemeinen Bauartgenehmigung Ab nahme durch ..(Firmenzeichen sowie Monat und Jahr der Abnahme) dauerhaft anzubringen. HEKATRON Vertriebs GmbH Postfach 1040 D-79296 Sulzburg & (0 76 34) 5 00-2 64 FAX (0 76 34) 5 00-3 23... -
Seite 25: Monatliche Überprüfung
10 Inbetriebnahme und Abnahme 10.3 Monatliche Überprüfung Die Feststellanlage muss vom Betreiber ständig betriebsfähig gehalten und in Abständen von maximal einem Monat auf ihre einwandfreie Funktion überprüft werden. Ergeben zwölf im Abstand von einem Monat aufeinander folgende Funktionsprü- fungen keine Funktionsmängel, so braucht die Feststellanlage nur im Abstand von drei Monaten überprüft werden. -
Seite 26: Funktionsprüfung
10 Inbetriebnahme und Abnahme 10.5 Funktionsprüfung Die Funktionsprüfung einer Feststellanlage muss mindestens folgende Elemente umfassen: a) Überprüfung der Handauslösung (Handauslösetaster oder wenn zulässig durch manuelles Ausdrücken); b) Überprüfung der Auslösung der Feststellanlage durch die Prü- fung der Brandmelder mit dem vom Hersteller der Brandmelder festgelegten Prüfverfahren (z. -
Seite 27: Wartung
10 Inbetriebnahme und Abnahme 10.6 Wartung Die Wartung einer Feststellanlage muss die Elemente einer Funkti- onsprüfung und zusätzlich folgende Elemente umfassen: a) Überprüfung auf die Übereinstimmung mit der Dokumentation und der allgemeinen Bauartgenehmigung; b) Reinigen der funktionsrelevanten Bestandteile einer Feststell- anlage, sofern deren Ver schmutzung zur Beeinträchtigung führen kann;... -
Seite 28: Technische Daten
Flexibel mit Aderendhülse ohne Kunststoffhülse 0,5 - 1,0 mm² Flexibel mit Aderendhülse mit Kunststoffhülse 0,5 mm² Anschlussdaten sekundärseitig - starr 0,28 - 0,5 mm² Leitungslänge Melderstich FSZ Kompakt < 30 m Leitungslänge Türhaftmagnet < 30 m Leitungslänge Klemme 1, R zum optionalen Taster <... -
Seite 29: Anhang
5 000 513 Montagesockel für Deckenmontage 143 A 5 000 350 Die FSZ Kompakt ist standardmäßig mit den Gehäuseoberteilen in den Farben weiß und silber erhältlich. Multicolor-Varianten sind auf Wunsch erhältlich. Lackierungen ähnlich dem Farbsystem RAL Classic (siehe www.hekatron.de) sind Sonderanfertigungen und somit vom Umtausch oder der Rückgabe ausgeschlossen. -
Seite 30: Technische Hotline
12 Anhang 12.3 Technische Hotline Tel.: +49 (0) 76 34 5 00-8050 Mail: rs-support@hekatron.de Werk 3 Z-6.510-2375 30/32... - Seite 31 31/32...
- Seite 32 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Verkauf 07634 500 - 264 Techn. Support 07634 500 - 8050 07634 500 - 323 rs-info@hekatron.de www.hekatron.de Ein Unternehmen der Securitas Gruppe Schweiz A member of the Swiss Securitas Group...
