Installation

6.3 Anschlussklemmen AM 142

Mechanisch
Nennquerschnitt
Klemme Bezeichn.
1 +
2 -
3 v
4 v
Das Abschlussmodul AM 142 ist nicht für Ex-Bereiche geeignet und darf deshalb nicht in den
i
ORS 142 Ex eingebaut werden.
7002738 · V12.2 · de · 03/2023
4 Federklemmen
0,2 bis 0,5 mm
2

Funktion

Von der Zentrale oder dem vorletzten
Brandmelder kommend
24 V (+)
GND (-)
Rückmeldung (Alarmschleife),
intern verbunden

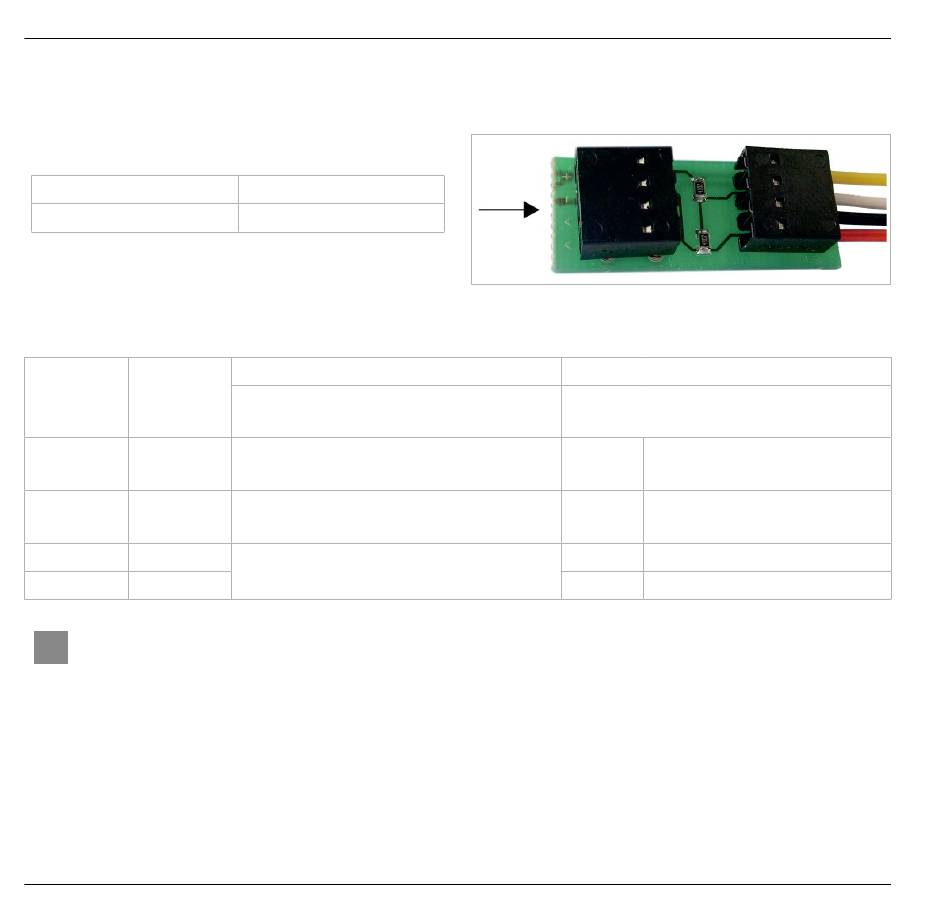

Abb. 16: Platine mit Anschlussklemmen
Funktion
Zum letzten Brandmelder gehend
Rückmeldung
gelb
(Alarmschleife)
Rückmeldung
weiß
(Alarmschleife)
schwarz GND (-)
rot 24 V (+)
