- Seite 1 Montageanleitung Feststellanlagenzentrale FSZ Basis Ihr 100Pro Brandschutzpartner.
- Seite 2 7002738 · V12.2 · de · 03/2023...
-
Seite 3: Inhaltsverzeichnis
6.2 Anschlussklemmen FSZ Basis ........ -
Seite 4: Einleitung
Einleitung 1. Einleitung Diese Montageanleitung gilt für die Feststellanlagenzentrale FSZ Basis, im weiteren Text meist FSZ Basis oder Zentrale genannt. Dieses Dokument ist gültig ab Produktversion 31-5400002-0x-01. Diese Anleitung und weitere Informationen zum Produkt finden Sie unter www.hekatron.de 1.1 Symbole und Signalwörter In dieser Anleitung werden folgende Symbole und Signalwörter verwendet:... -
Seite 5: Bestimmungsgemäße Verwendung
Störung oder einer Handauslösung über Steuerungsvorgänge dieser Feststellanlage gewährleistet werden muss - Keine Verwendung an Feuerschutzabschlüssen im Zuge von bahngebundenen Förderanlagen Wenn die Zentrale nicht bestimmungsgemäß verwendet wird, haftet die Hekatron Vertriebs GmbH nicht für Schäden, die daraus resultieren. 7002738 · V12.2 · de · 03/2023... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise 3. Sicherheitshinweise Wenn die Sicherheits- und Bedie nungshinweise nicht beachtet wer den, bestehen keine Haftungs- und Gewährleistungsansprüche gegenüber der Hekatron Vertriebs GmbH. Allgemein - Für einen ordnungsgemäßen und sicheren Gebrauch die Anleitung vollständig lesen und den Anweisungen folgen - Die Anleitung für ein späteres Nachschlagen aufbewahren - Das Gerät nur in unbeschädigtem Zustand betreiben... -
Seite 7: Produktbeschreibung

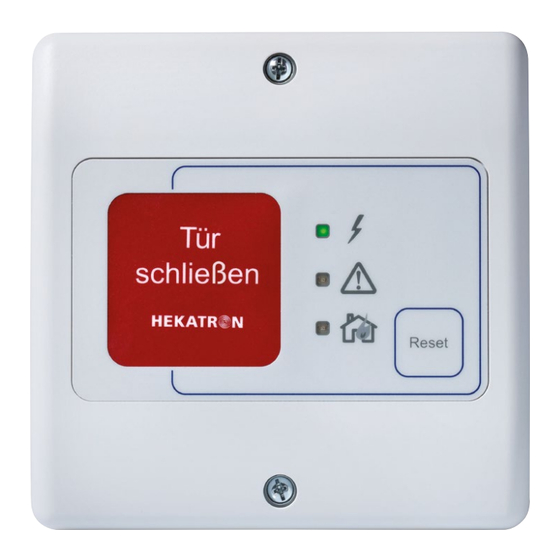

- 1 Montageanleitung 4.2 Übersicht Die FSZ Basis ist eine Feststellanlagenzentrale zum Anschluss und zur Stromversorgung der Brandmelder ORS und TDS. Sie dient weiterhin als Auslösevorrichtung für Feststellvorrichtungen (z. B. Türhaftmagnete) zur Schließung von Brand- und Rauchschutzabschlüssen. Die Zentrale stellt den Ausgangsstrom für die angeschlossenen Verbraucher zur Verfügung. -
Seite 8: Beispielrechnung
Produktbeschreibung Die FSZ Basis stellt einen Ausgangsstrom von 400 mA zur Verfügung. Der Strombedarf der Feststellanlage ergibt sich aus der Summe der Ströme aller angeschlossenen Verbraucher. Beispielrechnung Strombedarf einzeln Strombedarf gesamt 3 x Brandmelder ORS 142 22 mA 66 mA... -
Seite 9: Feststellanlage Nach Din En 14637
Jede Feststellanlage, die nach der DIN EN 14637 aufgebaut und betrieben wird, muss vom Errichter klassifiziert werden. Die Klassifizierung erfolgt anhand einer 6-stelligen Codierung, wobei die 2. und die 6. Stelle vor Ort in Abhängigkeit der verwendeten Feststellvorrichtung eingetragen werden müssen. Klassifizierung einer Hekatron Feststellanlage nach DIN EN 14637 Stelle Feststellanlage... -
Seite 10: Montage
Montage 5. Montage Bei der Montage der FSZ Basis wie folgt vorgehen: ► Die FSZ Basis in einer Höhe von max. 2,3 m 1,4 m bis Unterkante und inner- halb eines seitlichen Abstandes von maximal 2,3 m zum nächsten Tür Tür schließen schließen... - Seite 11 ► Die Montagelöcher am Montageort bohren. Eine Bohrschablone finden Sie im Dokument Montage- anleitung Bohrschablonen (60000118) unter www.hekatron.de Abb. 4: Abmessungen für Montagelöcher (Angaben in mm) ► Optional bei Hutschienenmontage: 2 als Zubehör erhält liche Montage- adapter (1) für 35 mm Hutschiene mit Schrauben (2) in den beiden...
- Seite 12 Montage ► Die benötigten Kabeleinführungen Unterputz (4) oder Aufputz (5) im Gehäuse durchbohren. ► Bei Aufputzeinführung Kabel- verschraubungen (6) bestücken. 4 Kabelverschraubungen sind im Lieferumfang enthalten. Abb. 6: Kabeleinführung vorbereiten 7002738 · V12.2 · de · 03/2023...
- Seite 13 Montage ► Das Oberteil zur Seite aufklappen. ► Optional: Das Oberteil zur Montage aushängen. ACHTUNG Elektrostatische Entladungen (ESD). Beschädigung der Platine. ► ESD-Schutzmaßnahmen beachten. ► Den braunen Rahmen mit Daumen und Zeigefinger an zwei Stellen (7) leicht anheben und das Flachband- kabel (8) aus der Kontaktbuchse ziehen.
- Seite 14 Montage ► Die Kabel in das Gehäuse führen. ► Das Gehäuse über 2 gegenüberlie- gende Befestigungslöcher (10) auf der glatten und sauberen Montage- oberfläche festschrauben. ► Die Kabel anschließen (siehe Installation). ► Die Kabelverschraubungen zur Zugent lastung fest anziehen. 2 Schrauben und 2 Dübel sind im Lieferumfang enthalten.
-
Seite 15: Stellung Funktion
Montage ► Den DIP-Schalter einstellen. Einstellung Stellung Funktion Mit Leitungsüberwachung DIN EN 14637 Ohne Leitungsüberwachung 2-Stichbetrieb Stichbetrieb 1-Stichbetrieb Alarmspeicher aktiv Alarmspeicher Alarmspeicher inaktiv Abb. 9: DIP-Schalter auf der Platine Tab. 3: Einstellmöglichkeiten am DIP-Schalter ► Bei Betrieb nach DIN EN 14637 DIP 1 immer auf ON s tellen, der Betrieb nach DIBt ist sowohl mit als auch 1 2 3 ohne Leitungsüber wachung möglich. - Seite 16 Montage ► Optional: Wenn das Oberteil zur Montage ausgehängt wurde, dieses wieder einhängen. ACHTUNG Elektrostatische Entladungen (ESD). Beschädigung der Platine. ► ESD-Schutzmaßnahmen beachten. ► Die beiden Aufhängungen (11) nach außen drücken und das Oberteil in die Gehäuseführungen einhängen. ► Den braunen Rahmen mit Daumen und Zeigefinger an zwei Stellen (12) leicht anheben.
- Seite 17 Montage Optional: ► Den bereits bestückten Einschub- streifen „Tür schließen“ auf der Rückseite des Oberteils heraus- ziehen. ► Den Einschubstreifen um 180 Grad auf „Tor schließen“ drehen und wieder in das Oberteil stecken. Abb. 13: Einschubstreifen drehen ► Das Oberteil schließen. ►...
-
Seite 18: Installation
Kabelkanal verlegt, ist eine getrennte Leitungsführung zu Brandmeldern, Branderkennungs- elementen, externen Handauslösetastern und Feststellvorrichtungen erforderlich. ► Die Kabel innerhalb der FSZ Basis getrennt und nicht direkt über die Leiterplatte verlegen. ► Den Kabelmantel bis zu den Klemmen belassen. 7002738 · V12.2 · de · 03/2023... -
Seite 19: Anschlussklemmen Fsz Basis
Installation 6.2 Anschlussklemmen FSZ Basis Stromnetz (230 V) Relaisausgang Brandmelder Stützpunktklemme Feststellvorrichtung (Türhaftmagnet) Externer Handauslöse- und Resettaster Abb. 15: Platine mit Anschlussklemmen 1 - Stromnetz 230 V 2 - Relaisausgang Mechanisch 3 Schraubklemmen Mechanisch 3 Schraubklemmen Nennquerschnitt 0,25 bis 2,5 mm... -
Seite 20: Stützpunktklemme
Installation 3 - Brandmelder 4 - Stützpunktklemme Mechanisch 3 Schraubklemmen Mechanisch 2 Schraubklemmen Nennquerschnitt 0,25 bis 1,5 mm Nennquerschnitt 0,25 bis 1,5 mm Anzugsdrehmoment 0,5 bis 0,6 Nm Anzugsdrehmoment 0,5 bis 0,6 Nm Klemme Bezeichn. Funktion Klemme Bezeichn. Funktion 24 V (+) Stützpunkt +24 V Ausgangsspannung... -
Seite 21: Anschlussklemmen Am 142
Installation 6.3 Anschlussklemmen AM 142 Mechanisch 4 Federklemmen Nennquerschnitt 0,2 bis 0,5 mm Abb. 16: Platine mit Anschlussklemmen Funktion Funktion Klemme Bezeichn. Von der Zentrale oder dem vorletzten Zum letzten Brandmelder gehend Brandmelder kommend Rückmeldung 24 V (+) gelb (Alarmschleife) Rückmeldung GND (-) weiß... -
Seite 22: Installation Ohne Leitungsüberwachung
Installation 6.4 Installation ohne Leitungsüberwachung Türanwendung nach DIBt mit Sturzmelder - Abschluss Ausgang externer Handauslösetaster über Drahtbrücke ORS/TDS 1 2 3 FSZ Basis Abb. 17: Installation mit 1 Brandmelder und 1 Feststellvorrichtung 7002738 · V12.2 · de · 03/2023... -
Seite 23: Tür-/Toranwendung Nach Dibt Mit Sturz- Und Deckenmeldern
Anschluss Endschalter Tor, Alarmspeicher aktiv (DIP 3 auf ON) ORS/TDS ORS/TDS ORS/TDS max. 12 TSG 100 24 V in – + 1 2 3 FSZ Basis Abb. 18: Installation mit bis zu 12 Brandmeldern, 1 Feststellvorrichtung und optionalem Signalgeber 7002738 · V12.2 · de · 03/2023... -
Seite 24: Tür-/Toranwendung Nach Dibt Mit Branderkennungselementen
Tür-/Toranwendung nach DIBt mit Branderkennungselementen - Abschluss Ausgang externer Handauslösetaster über Drahtbrücke SK 10 SK 10 SK 10 1 2 3 FSZ Basis Abb. 19: Installation mit bis zu 3 Branderkennungselementen und 1 Feststellvorrichtung 7002738 · V12.2 · de · 03/2023... -
Seite 25: Externer Handauslöse- Und Resettaster
Installation Externer Handauslöse- und Resettaster - Alarmspeicher aktiv (DIP 3 auf ON) ORS/TDS 1 2 3 RESET Ö Ö FSZ Basis Abb. 20: Installation optionaler externer Handauslöse- und Resettaster 7002738 · V12.2 · de · 03/2023... - Seite 26 Installation Druckknopftaster - Alarmspeicher aktiv (DIP 3 auf ON) ORS/TDS DKT 02 1 2 3 FSZ Basis Abb. 21: Installation optionaler Druckknopftaster 7002738 · V12.2 · de · 03/2023...
-
Seite 27: Rauchschalter-Zustands-Anzeige
Installation Rauchschalter-Zustands-Anzeige - Abschluss Ausgang externer Handauslösetaster über Drahtbrücke ORS/TDS RZA 142 1 2 3 FSZ Basis Abb. 22: Installation optionale Rauchschalter-Zustands-Anzeige 7002738 · V12.2 · de · 03/2023... -
Seite 28: Installation Mit Leitungsüberwachung
Den gelben Anschlussdraht abschneiden um einen Kurzschluss zu vermeiden - Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot 1 2 3 FSZ Basis AM 142 Abb. 23: Installation mit 1 Brandmelder ORS und 1 Feststellvorrichtung 7002738 · V12.2 · de · 03/2023... - Seite 29 12 DIBt max. 6 EN TSG 100 24 V in – + 1 2 3 FSZ Basis AM 142 Abb. 24: Installation mit bis zu 12 Brandmeldern ORS, 1 Feststellvorrichtung und optionalem Signalgeber 7002738 · V12.2 · de · 03/2023...
- Seite 30 6 EN AM 142 TSG 100 24 V in – + 1 2 3 FSZ Basis AM 142 Abb. 25: Installation mit bis zu 12 Brandmeldern TDS, 1 Feststellvorrichtung und optionalem Signalgeber 7002738 · V12.2 · de · 03/2023...
- Seite 31 B. max. 6 DIBt max. 6 DIBt max. 4 EN max. 5 EN 1 2 3 FSZ Basis AM 142 Abb. 26: Installation mit Brandmeldern ORS auf 2 Stichen und 1 Feststellvorrichtung 7002738 · V12.2 · de · 03/2023...
- Seite 32 Kurzschluss zu vermeiden - Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot RESET Ö Ö 1 2 3 FSZ Basis AM 142 Abb. 27: Installation optionaler externer Handauslöse- und Resettaster 7002738 · V12.2 · de · 03/2023...
- Seite 33 - Magnet in Klemme 5 des Brandmelders ORS - Abschlussmodul AM 142 im Druckknopftaster - Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot DKT 02 1 2 3 FSZ Basis AM 142 Abb. 28: Installation optionaler Druckknopftaster 7002738 · V12.2 · de · 03/2023...
- Seite 34 - Der externe Handauslösetaster muss durch ein Abschlussmodul AM 142 simuliert werden. Den gelben Anschlussdraht abschneiden um einen Kurzschluss zu vermeiden - Belegung Abschlussmodul AM 142: a=gelb, b=weiß, c=schwarz, d=rot RZA 142 1 2 3 FSZ Basis AM 142 Abb. 29: Installation optionale Rauchschalter-Zustands-Anzeige 7002738 · V12.2 · de · 03/2023...
-
Seite 35: Betrieb
Alarmspeicher ein Alarm oder eine Störung rückgesetzt Abb. 30: LED-Anzeigen und Taster an der FSZ Basis Über unterschiedliche Blinksequenzen werden die Bedeutungen und Ursachen der Zustände angezeigt. Die Blinksequenz startet dabei immer mit einem Impuls von 1,5 s AN und weiteren Impulsen von 0,5 s AN, bevor die Sequenz erneut beginnt. - Seite 36 Betrieb LED Betrieb: Anzeige Status Ursache Lösung Leuchtet grün Betrieb Netzausfall oder Netz nicht Auf Netzwiederkehr warten eingeschaltet oder Netz einschalten. Fehler in Netzleitung Netzleitung prüfen. Leuchtet nicht Nicht in Betrieb Netzleitung nicht oder Anschluss an Klemme falsch an Netzklemme prüfen.
- Seite 37 Leitungen prüfen und neu Anschlussleitung des anschließen. externen HAT Übertemperatur in der Zu hohe Umgebungs- Umgebungs temperatur Blinkt orange 4x FSZ Basis temperatur senken. Störung in der Schleife Kurzschluss auf der Leitungen prüfen und neu Blinkt orange 5x des Türhaftmagneten Anschlussleitung des THM anschließen.
-
Seite 38: Abnahme
(z. B. durch Entfernen eines Melders oder durch Ausfall der Netzstromversor- gung). ► Die Prüfung der Rauchschalter auf die Brandkenngröße Rauch ausschließlich mit Hekatron Prüfgas durch führen. ► Die Ansteuerung von Fremdanlagen nur gemeinsam mit den beteiligten Fachfirmen und mit Zustimmung des Auftraggebers durchführen. -
Seite 39: Instandhaltung
Instandhaltung 9. Instandhaltung Die Instandhaltung muss gemäß den geltenden Normen und Richtlinien durchgeführt werden. Für die Instandhaltung von Feststellanlagen gelten folgende Intervalle: - Überprüfung: 1x monatlich - Wartung: 1x jährlich Umfang, Ergebnis und Zeitpunkt aller durchgeführten Instandhaltungsmaßnahmen sind zu dokumen- tieren, dem Betreiber zur Verfügung zu stellen und durch diesen zu archivieren. -
Seite 40: Technische Daten
Technische Daten 10. Technische Daten Allgemein Zul. Umgebungstemperatur Betrieb -10 °C bis +50 °C Lagerung -10 °C bis +60 °C Schutzart Kabeleinführung Rückseite IP30 Kabeleinführung oben oder unten mit IP65 Kabelverschraubung Schutzklasse II mit Funktionserdungs-Anschluss Zul. rel. Luftfeuchtigkeit bei ≤ +34 °C 10 bis 95% bei >... -
Seite 41: Zulassungen Und Konformitäten
Technische Daten Ausgangsstrom 400 mA Leistungsabgabe 9,6 W Restwelligkeit 200 mV Relaisausgang 1 Wechsler, potentialfrei Schaltspannung max. 250 V AC oder 30 V DC Schaltstrom max. @250 V AC 5 A AC Schaltstrom max. @30 V DC 3 A DC Schaltstrom max. -
Seite 42: Maßbild
Maßbild 11. Maßbild Alle Angaben in mm. Tür schließen Reset 60,5 Abb. 32: Front- und Seitenansicht 7002738 · V12.2 · de · 03/2023... - Seite 43 7002738 · V12.2 · de · 03/2023...
- Seite 44 Hekatron Brandschutz Hekatron Vertriebs GmbH Brühlmatten 9, 79295 Sulzburg Deutschland Tel: +49 7634 500-8050 rs-support@hekatron.de hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz 7002738 · V12.2 · de · 03/2023 Technische Änderungen vorbehalten.
