Elektrische Installation

9.3 Abschlussmodul AM 142

Nur bei den Varianten 31-5400002-01-xx und 31-5400002-05-xx ist im Lieferumfang ein Abschlussmodul
AM 142 enthalten!
9.3.1 Platine mit Anschlussklemmen





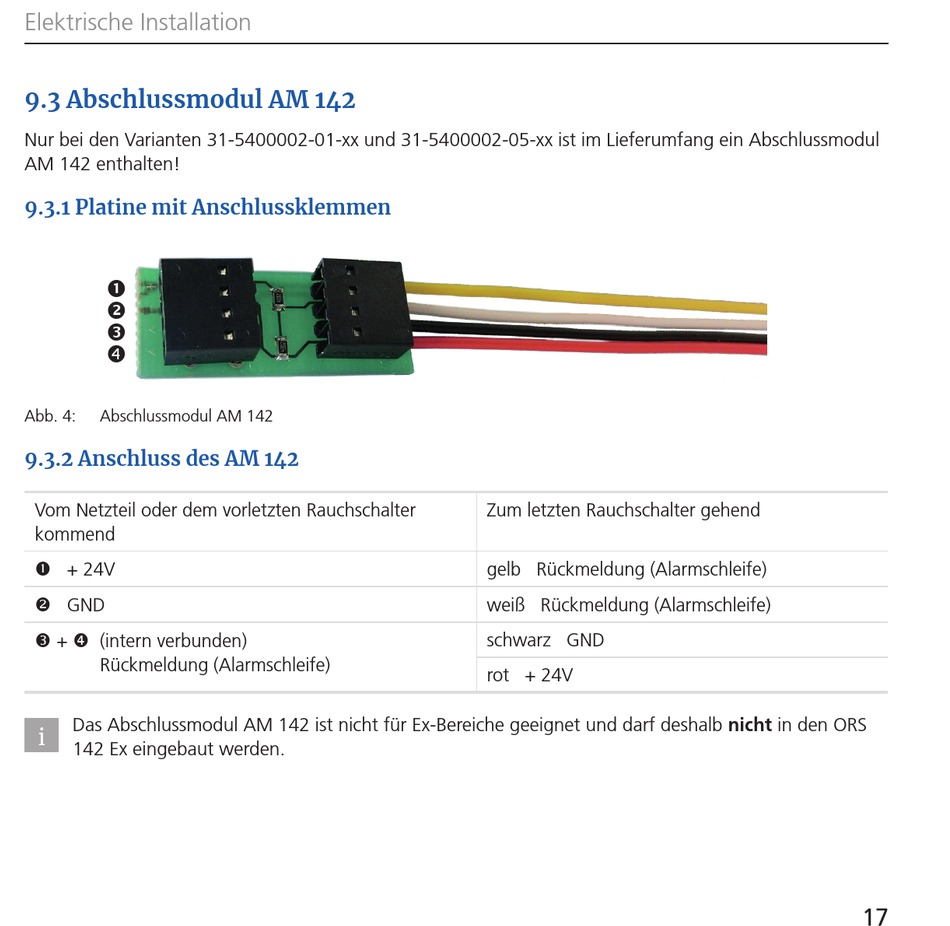

Abb. 4: Abschlussmodul AM 142

9.3.2 Anschluss des AM 142

Vom Netzteil oder dem vorletzten Rauchschalter
kommend
 + 24V
 GND
 +  (intern verbunden)
Rückmeldung (Alarmschleife)
Das Abschlussmodul AM 142 ist nicht für Ex-Bereiche geeignet und darf deshalb nicht in den ORS
i
142 Ex eingebaut werden.
Zum letzten Rauchschalter gehend
gelb Rückmeldung (Alarmschleife)
weiß Rückmeldung (Alarmschleife)
schwarz GND
rot + 24V
