Montage FSZ Basis

7. Montage FSZ Basis
Für eine sichere Montage der FSZ Basis ist eine 2-Lochmontage ausreichend (Bohrschablone siehe An-
hang). Hierfür werden zwei Schrauben und Dübel mit der FSZ Basis mitgeliefert.Die Einbaulage ist frei
wählbar. Für die Montage des FSZ Basis im Schaltschrank, bzw. auf einer Hutschiene, sind im Zubehörset
FSZ (muss als Zubehör separat bestellt werden) zwei Montageadapter enthalten. Diese können auf der
Rückseite des FSZ Basis an den dafür vorgesehen Stellen, montiert werden.

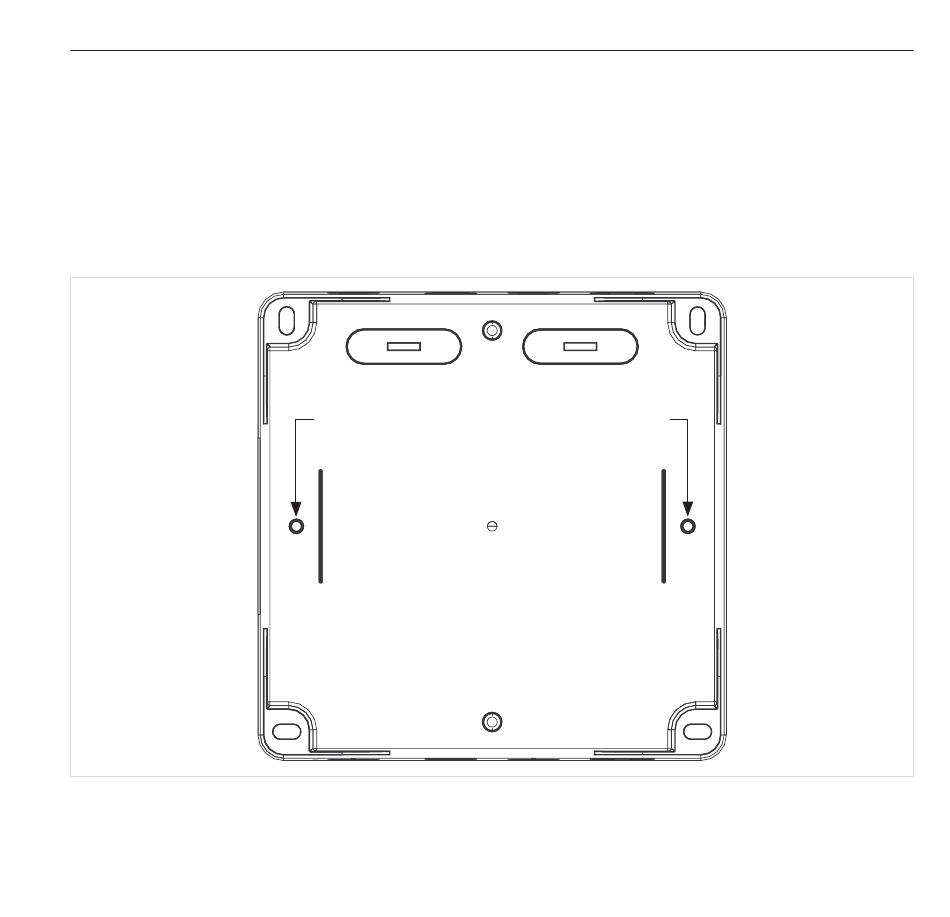

Montagepunkte für Hutschienenadapter
Abb. 1: Montagepunkte für Hutschienenadapter
