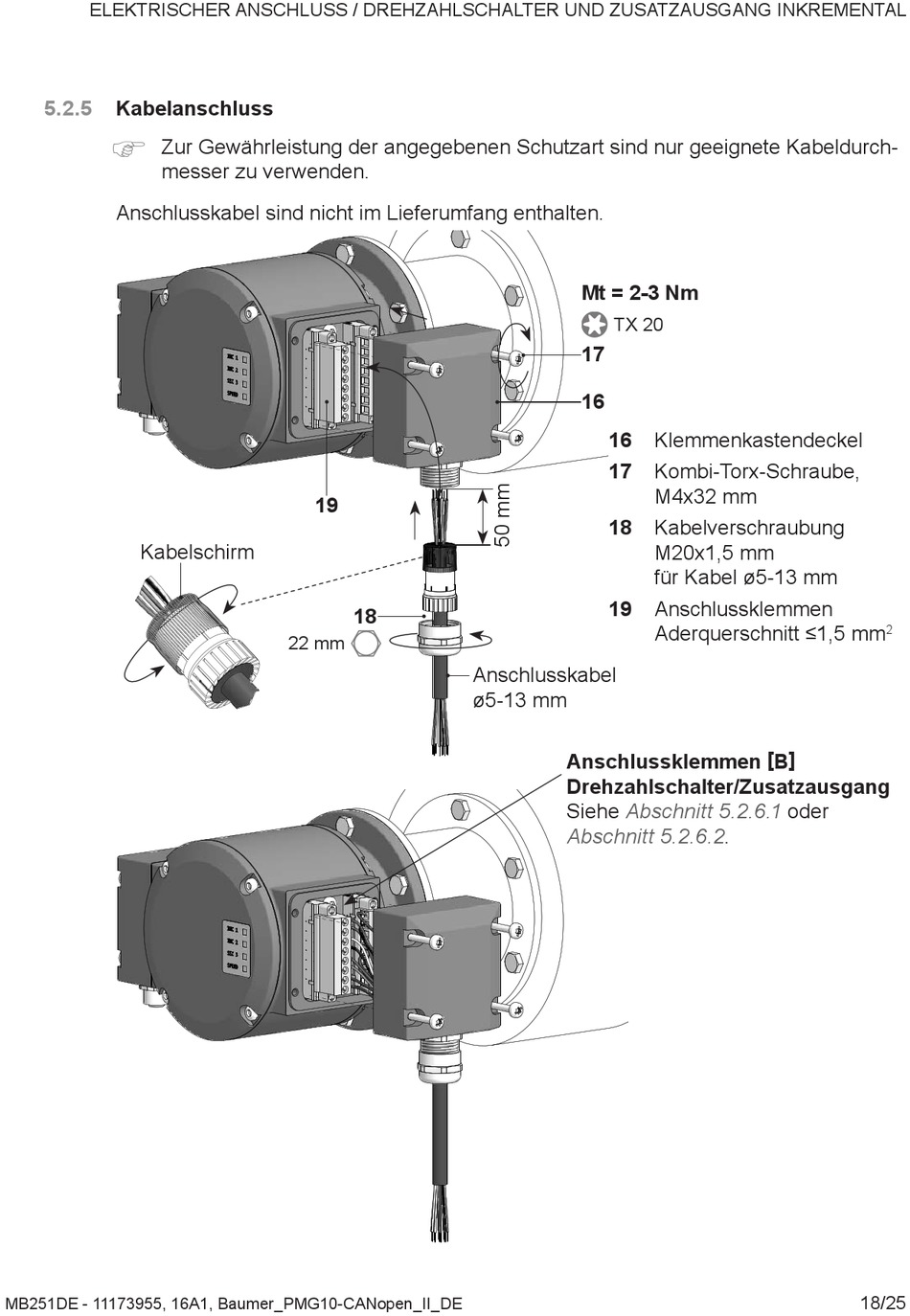

ELEKTRISCHER ANSCHLuSS / DREHZAHLSCHALTER uND ZuSATZAuSGANG INKREMENTAL
5.2.5
Kabelanschluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten�
Kabelschirm
MB251DE - 11173955, 16A1, Baumer_PMG10-CANopen_II_DE
19
18
22 mm
Mt = 2-3 Nm
TX 20
17
16
16
17
18
19
Anschlusskabel
ø5-13 mm
Anschlussklemmen [ B ]
Drehzahlschalter/Zusatzausgang
Siehe
Abschnitt 5.2.6.1
Abschnitt
Klemmenkastendeckel
Kombi-Torx-Schraube,
M4x32 mm
Kabelverschraubung
M20x1,5 mm
für Kabel ø5-13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
oder
5.2.6.2�
2
18/25
