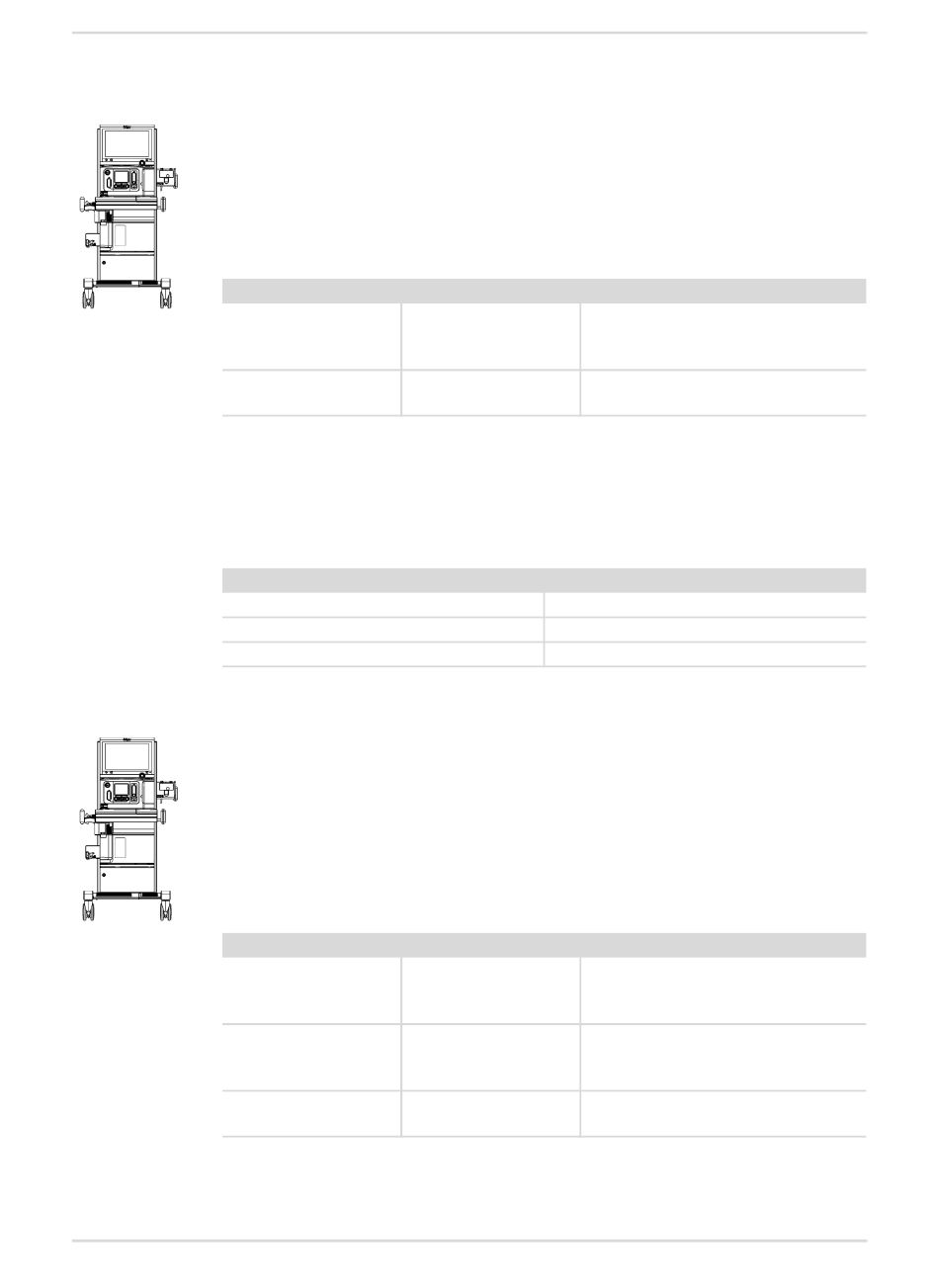

4.2.2 Kompakte Ausführung
Das maximale Gesamtgewicht des Zubehörs beträgt 30 kg (66 lb).
Das Gewicht verteilt sich wie folgt:
Säulenabdeckung
Die Säulenabdeckung darf mit maximal 15 kg (33 lb) belastet werden.
Linke und rechte Seite
Anbauposition
Gesamtes Zubehör
an einem einzelnen
Arm
Zubehör, das nicht an
Armen montiert ist
Rückseite
Die Rückseite darf mit maximal 40 kg (88 lb) belastet werden. Dabei muss neben
dem Zubehör auch das Gewicht von Gasflaschen inklusive der Druckminderer und
der Flaschenaufhängung berücksichtigt werden.
Weitere Komponenten
Komponente
Schreibplatte
Normschiene
Große Schublade
4.2.3 Kompakte Ausführung mit Gegengewicht
Im unteren Bereich des Fahrgestells ist ein Gegengewicht von 30 kg (66 lb)
montiert. Damit steigt das maximale Gesamtgewicht des Zubehörs auf 45 kg
(99 lb).
Das Gewicht verteilt sich wie folgt:
Säulenabdeckung
Die Säulenabdeckung darf mit maximal 15 kg (33 lb) belastet werden.
Linke und rechte Seite
Anbauposition
Gesamtes Zubehör
an einem einzelnen
Arm
Zubehör verteilt auf
mehrere Arme an bei-
den Seiten
Zubehör, das nicht an
Armen montiert ist
Gebrauchsanweisung
Maximales Gewicht Weitere Beschränkungen
15 kg (33 lb)
Siehe Produktschild
Maximales Gewicht Weitere Beschränkungen
20 kg (44 lb)
30 kg (66 lb)
Siehe Produktschild
|
Atlan A300, A300 XL, A350, A350 XL SW 2.0n
Zusammenbau und Vorbereitung
Maximale Armlänge:
Linke Seite: 75 cm (29 in)
Rechte Seite: 40 cm (16 in)
Maximaler Abstand zum Gerät:
10 cm (4 in)
Maximales Gewicht
20 kg (44 lb)
10 kg (22 lb)
3 kg (6,6 lb)
Maximale Armlänge: 75 cm (29 in)
Maximale Armlänge: 40 cm (16 in)
Maximaler Abstand zum Gerät:
10 cm (4 in)
