5.
Kabel gemäß Klemmenbelegung anschließen . Für Versorgungsspannung: Abdeckung
für den Berührungsschutz aufklappen.
6.
Kabelverschraubungen fest anziehen.
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
5.2.3
Potenzialausgleich sicherstellen
Anforderungen
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potential
‣
Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potential
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung

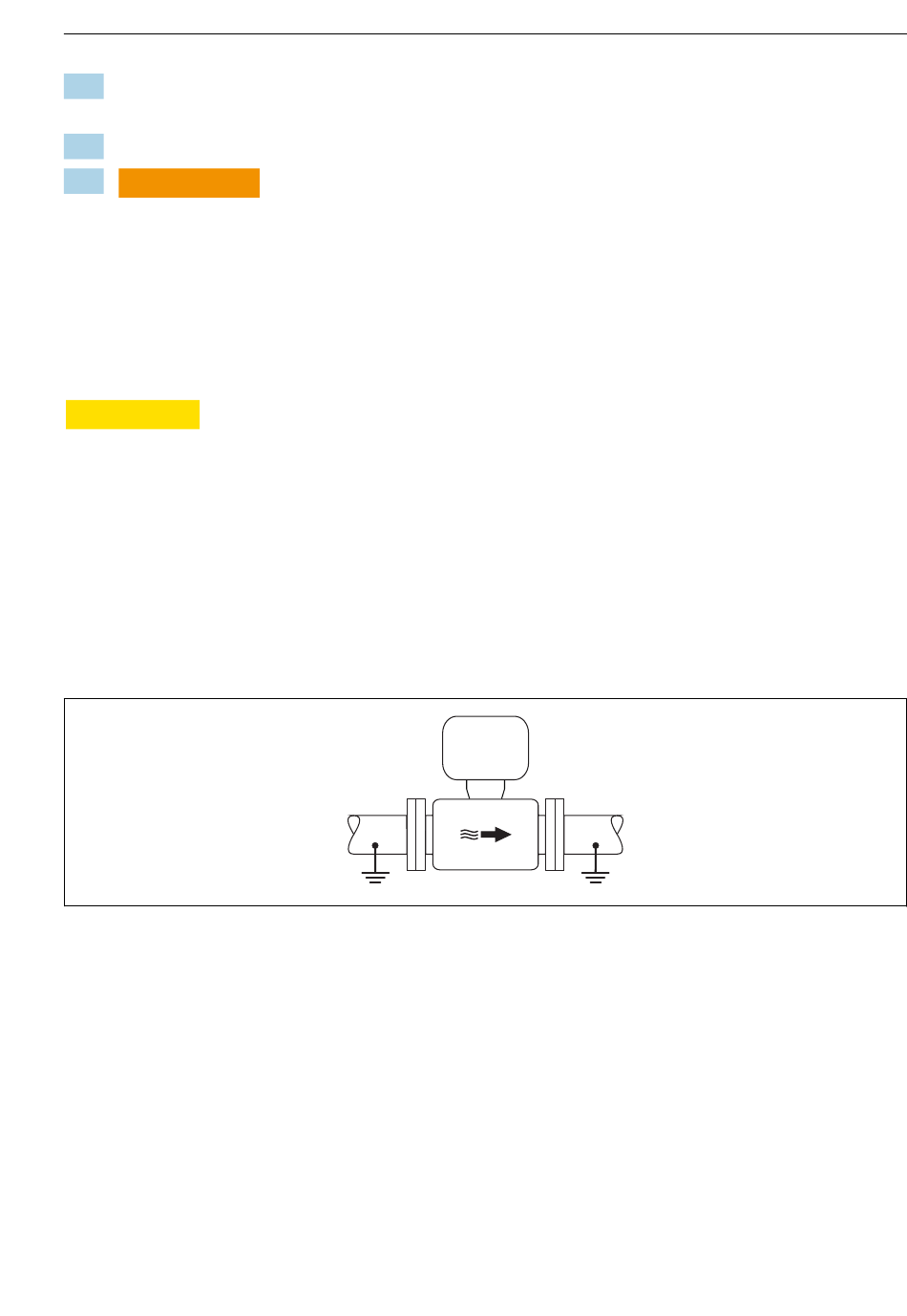

Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
7
Potenzialausgleich über Messrohr
Diese Anschlussart gilt auch:
• Bei Kunststoffrohrleitung
• Bei isolierend ausgekleideter Rohrleitung
Endress+Hauser
Elektrischer Anschluss
A0016315
27
