Elektrischer Anschluss
‣

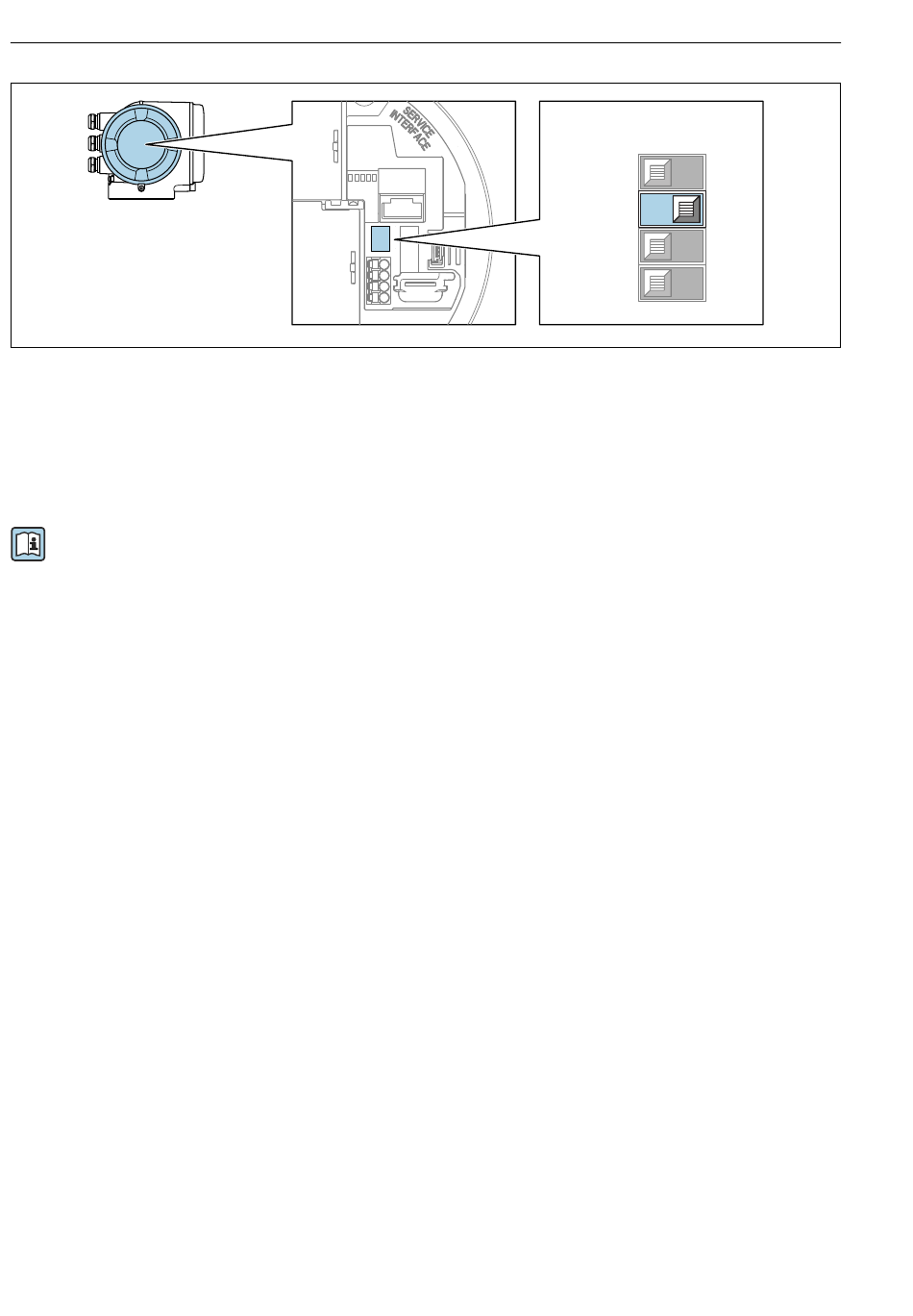

DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen.
5.4
Potenzialausgleich sicherstellen
5.4.1
Proline Promag H
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Pro-
zessanschlüsse, die direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel
der Einsatz von weiteren Maßnahmen des Potenzialausgleichs.
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer
und Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messgenauig-
keit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau
von Elektroden führen.
Beim Einsatz von Erdungsringen folgende Punkte beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entspre-
chende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter"
und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entschei-
dende Dichtungsfunktion an der Schnittstelle Sensor/Anschluss. Bei Prozessanschlüssen
ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht
entfernt werden bzw. diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten
Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff
sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion
zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Ein-
baulänge wird dadurch nicht beeinflusst.
26
Proline 300 PROFINET
Off
On
1
2
3
4
Endress+Hauser
A0034499
