Elektrischer Anschluss
5.2.2 Messumformer anschließen
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Tro-
ckenschmierung beschichtet.
Anziehdrehmomente bei Kunststoffgehäuse
Befestigungsschraube Gehäusedeckel
Kabeleinführung
Erdungsklemme
Für HART-Kommunikation: Bei Anschluss des Kabelschirms an die Erdungsklemme das
Erdungskonzept der Anlage beachten.
4 x
TX 20
1.
6.
3.

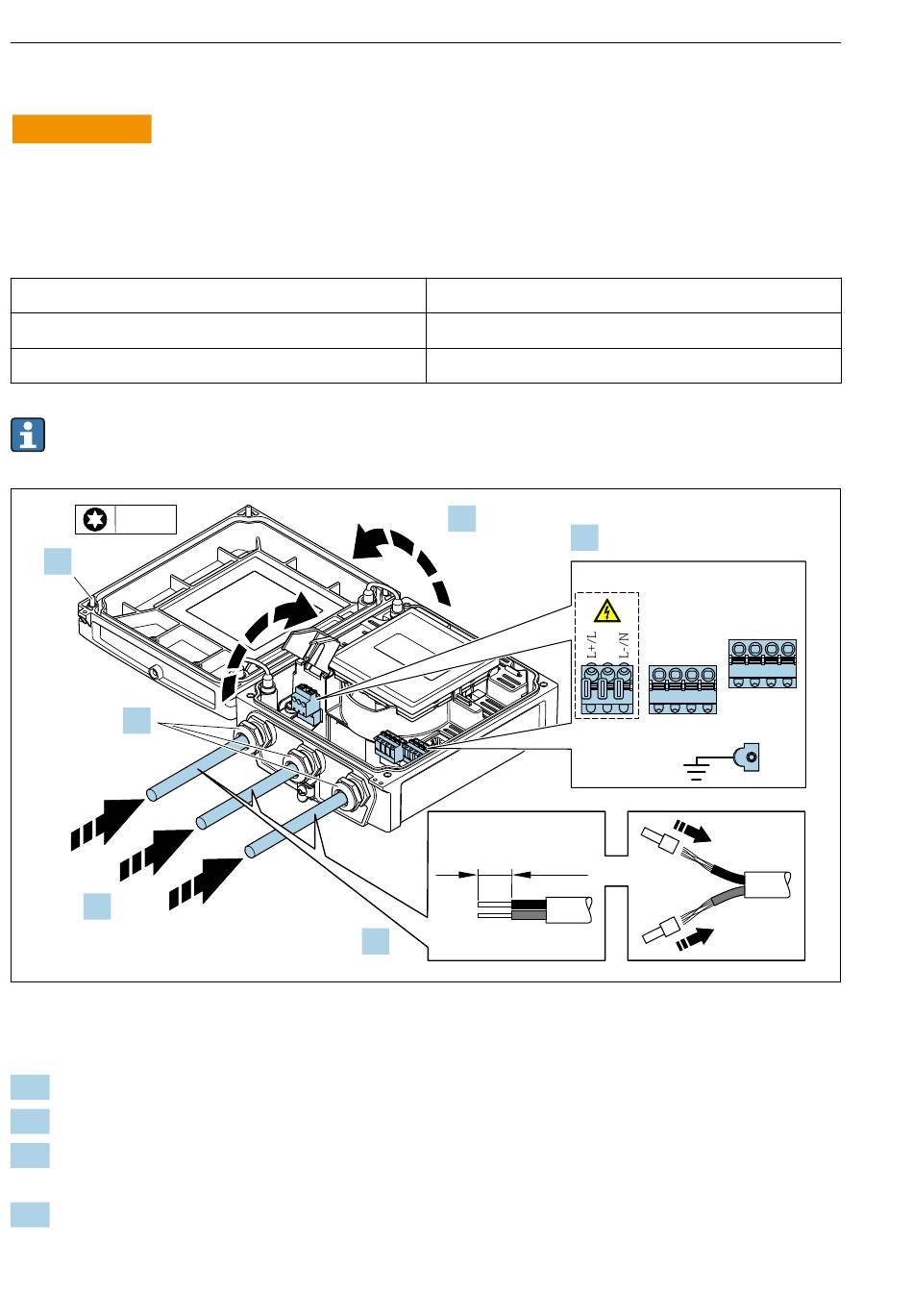

 6 Anschluss Versorgungsspannung und 0-20 mA/4-20 mA HART mit weiteren Aus- und Eingän-
gen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
26
1,3 Nm
4,5...5 Nm
2,5 Nm
2.
10 (0.4)
4.
Proline 400 HART
5.
+ - + -
+ - + -
23 20 21
22
26 27 24 25
1 2
