Endress+Hauser Proline 400 HART Kurzanleitung Seite 29

Proline 400 HART
1

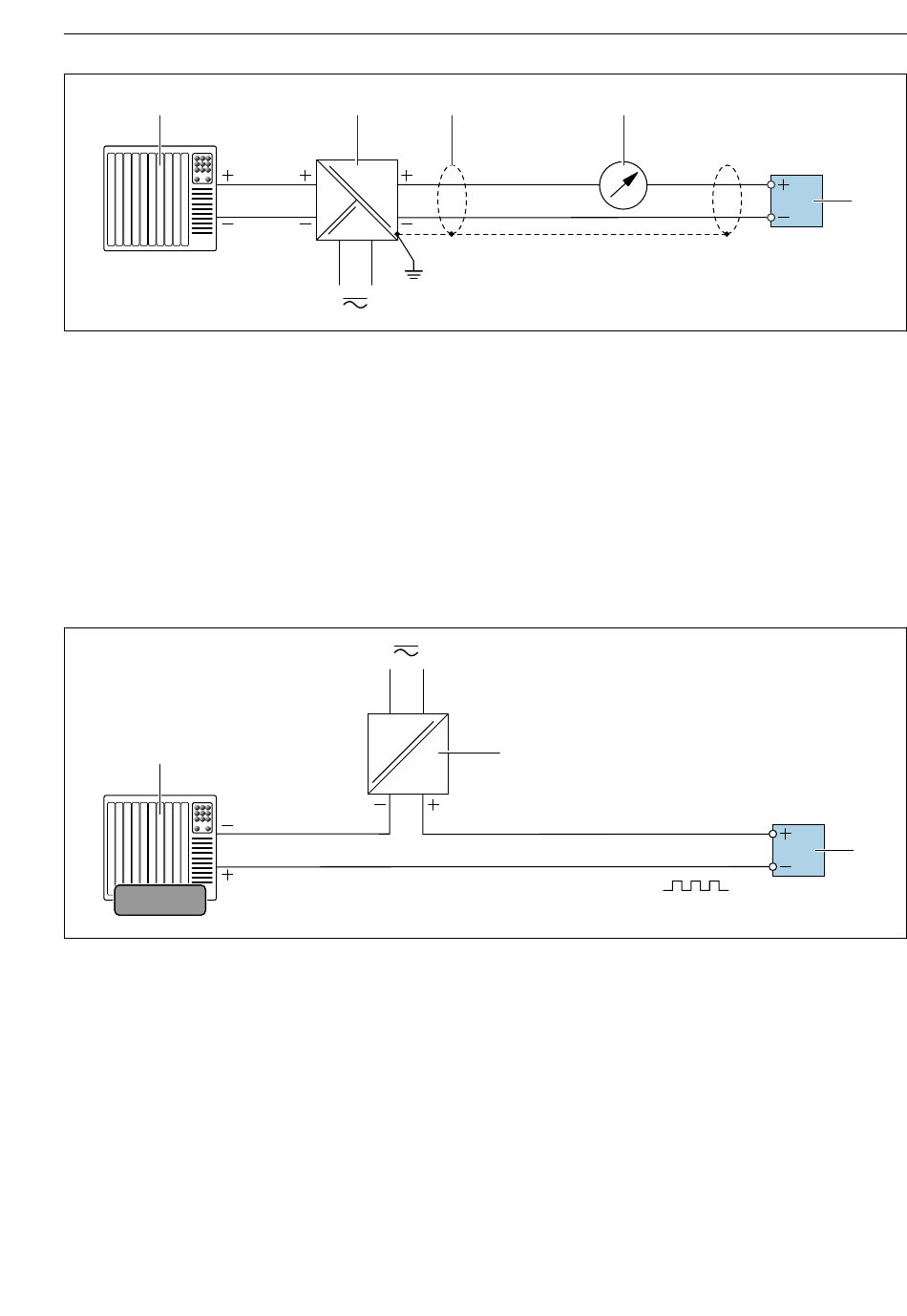

 9 Anschlussbeispiel für Stromausgang 4...20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen;
Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Messumformer
Impuls-/Frequenzausgang
1
12345
 10 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
Endress+Hauser
2 3
2
Elektrischer Anschluss
4
4...20 mA
5
A0028762
3
A0028761
29
