Proline 400 HART
8.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
Verbindungskabel am Messumformer anschließen
4 x TX 20
1.
3.

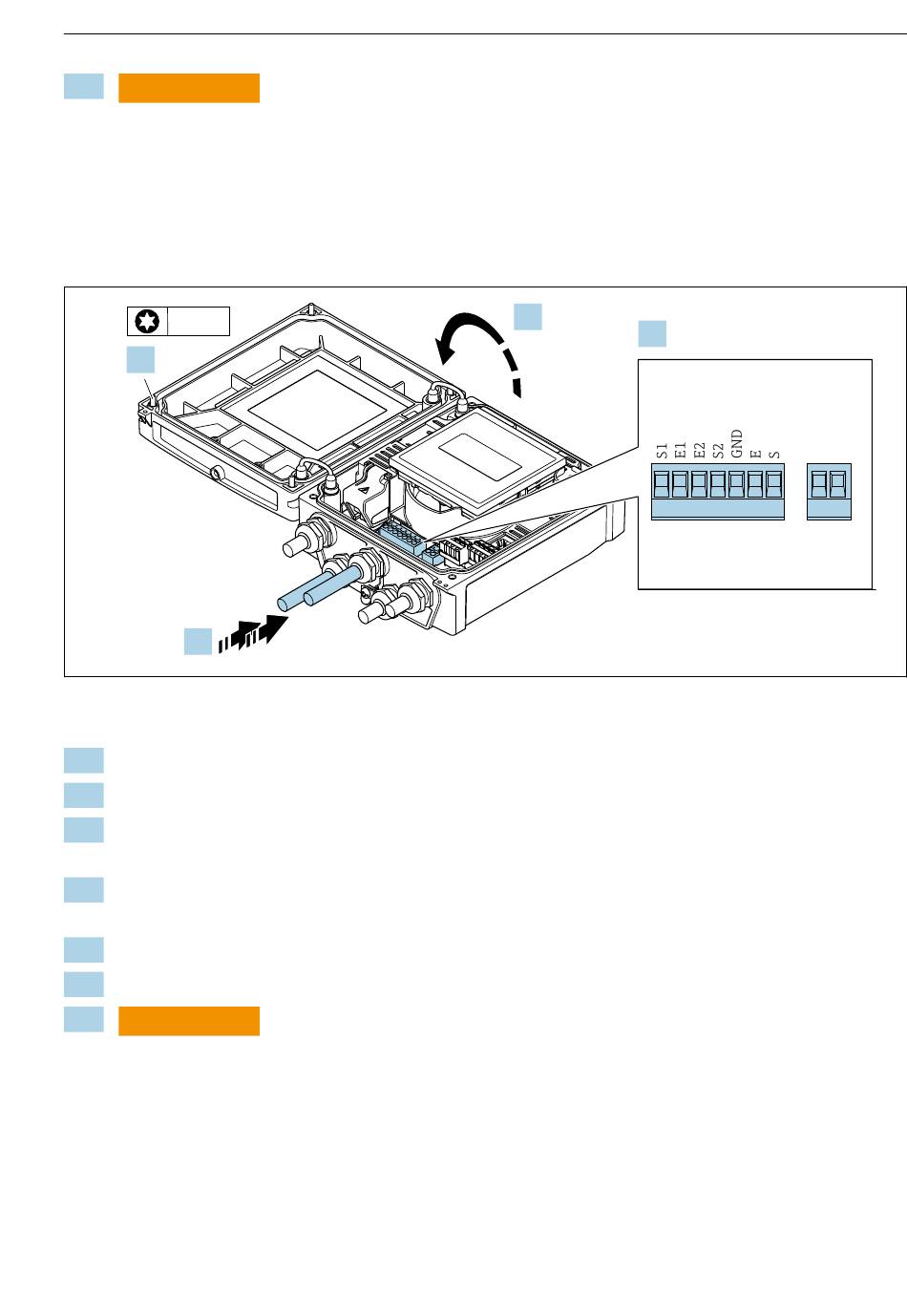

 5 Messumformer: Hauptelektronikmodul mit Anschlussklemmen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen →  20.
5. Kabel gemäß Klemmenbelegung anschließen .
6. Kabelverschraubungen fest anziehen.
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Endress+Hauser
2.
4.
6 5 7 8 4 37 36
Elektrischer Anschluss
42 41
A0032102
