4.2 Statische Anforderungen und Abmessungen
4.2.1 Rand- und Eckbereiche
Im Randbereich des Daches treten erhöhte statische Belas-
tungen auf.
ACHTUNG
Gefahr der Überlastung der Halterungen
• Wegen erhöhter statischer Belastung darf die So-
laranlage ohne speziell getroffene Maßnahmen
nicht in die Randbereiche hineinragen (DIN EN
1991).
• Ragt die Solaranlage in den Randbereich hinein,
sind geeignete Maßnahmen zur Stabilisierung
bauseits zu erbringen.
Der seitliche Randbereich (e) gilt für die Montage ohne
Aufständerung mit einer Neigung ab 20°.
Bei Dächern mit einer Neigung kleiner als 30°ist zusätzlich
ein unterer und oberer Randbereich (e') einzuhalten.
Seitlicher Randbereich (e):
Ggf. Randbereich unten/oben (e'):
Aus den Berechnungen ist jeweils der kleinere Wert als
Mindestmaß für den Randbereich (e und ggf. e') anzuset-
zen.
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b

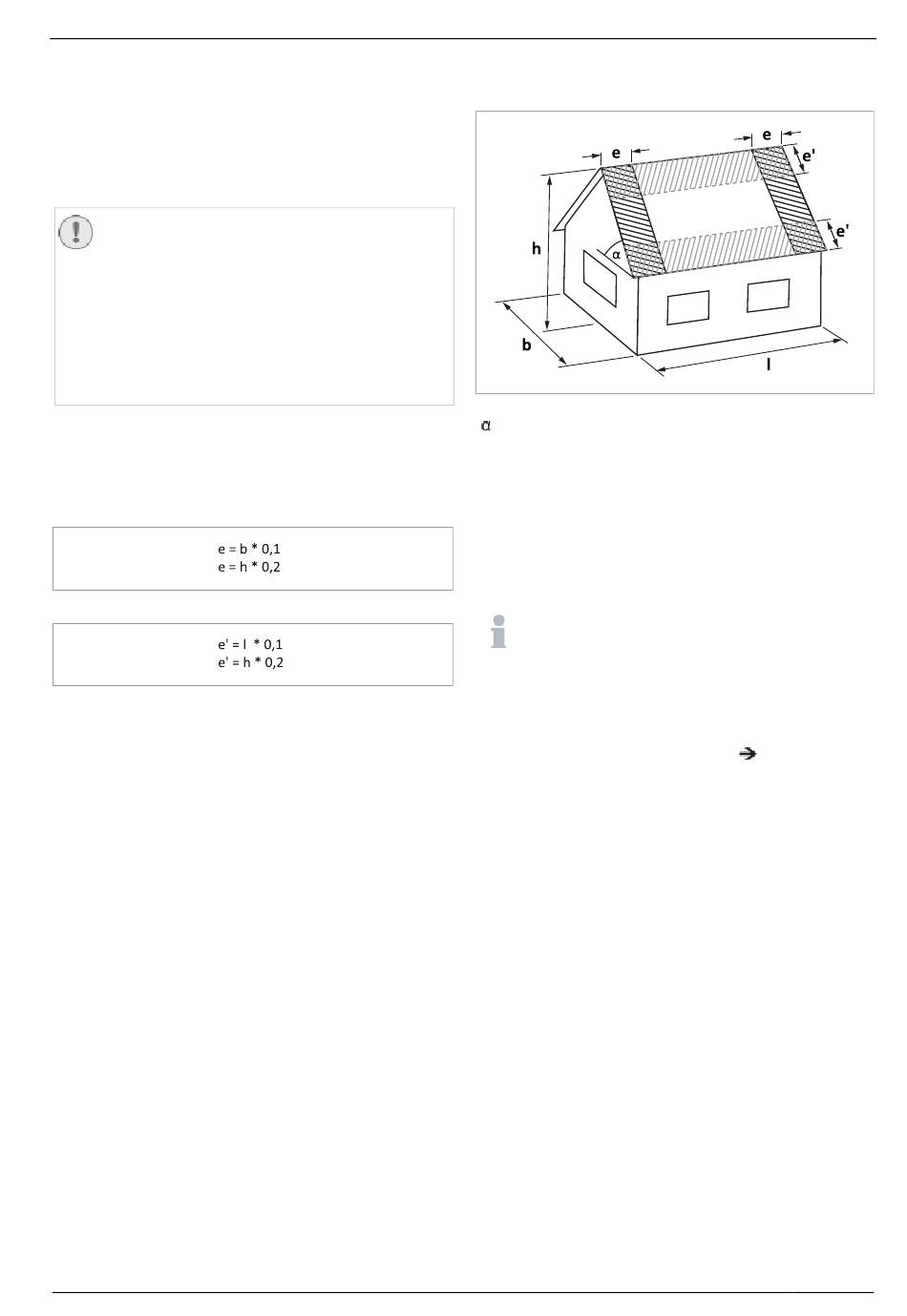

Abb. 13: Randbereiche des Daches
Dachneigung
b
Gebäudebreite
h
Gebäudehöhe
l
Gebäudelänge
e
seitlicher Randbereich
e'
Randbereich unten/oben
4.2.2 Statische Auslegung
Die folgenden statischen Auslegungen gelten nur unter
Einhaltung der gesamten statischen Anforderungen.
Bei Rückfragen steht der Technische Vertrieb von
Solvis zur Verfügung.
Belastungsklasse
Zur Vereinfachung der Auslegung wurden Belastungsklas-
sen definiert.
Zur Ermittlung der Belastungsklasse muss die Schnee- und
Windlastzone bestimmt werden, siehe
und Windlastzonen", S. 52.
Die unterschiedlichen Kombinationen aus Schneelastzone
und Höhe über NN ergeben die Belastungsklassen.
4 Aufdachmontage
Kap. „Schnee-
15
