7.1.2 Zwei Integralkollektoren nebenei-
nander (nur F-553-I, F-653-I)

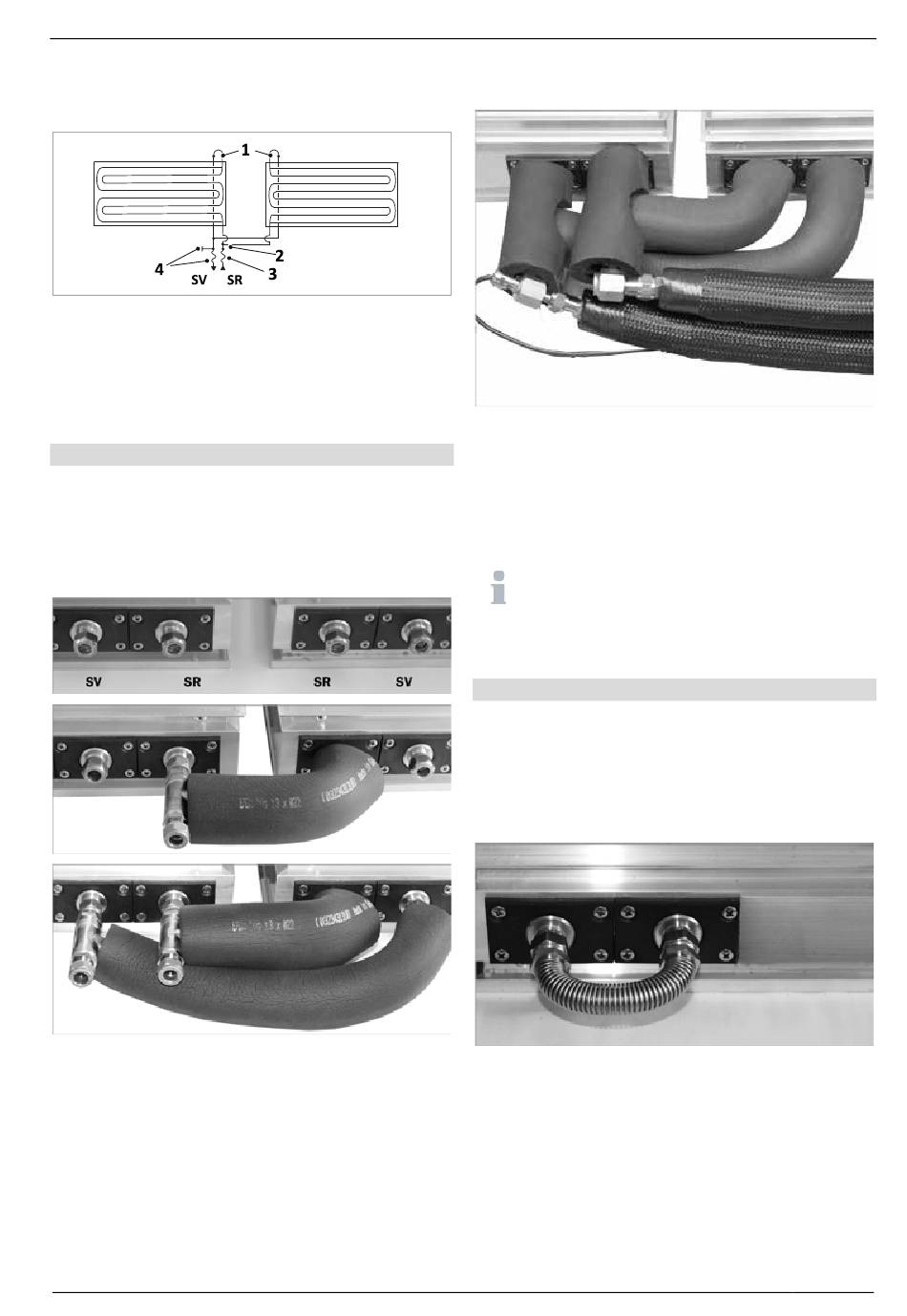

Abb. 47: SolvisFera Integral, Parallelschaltung (nebeneinander)
SV
Solar-Vorlauf
1
flexibler Anschlussbogen (Lieferumfang Kollektor)
2
VB-F-I-PN-12
3
flexibler Anschlussrohrsatz, z. B. ROS-12-FLX
4
ASS-SEN-12-C-F + BLS-SEN
Kollektoren an den Solarkreis anschließen
1. Schutzkappen entfernen.
2. Parallelverschraubungen gemäß Abbildung mit den
Kollektoren verbinden. Die handfest angezogenen
Überwurfmuttern (SW 19) mit einer weiteren ganzen
Umdrehung festziehen (am Sechskant der Parallelver-
schraubung mit SW 17 gegenhalten).
Abb. 48: Parallelverschraubung montieren
3. Anschlussset (Anschlusswinkel für Solarrücklauf, An-
schlusswinkel mit Sensor für Solarvorlauf) an die Paral-
lelverschraubungen montieren. Dafür die handfest an-
gezogene Überwurfmutter (SW 19) mit einer weiteren
ganzen Umdrehung festziehen (Gegenhalten!).
4. Anschlüsse isolieren.
5. Flexible Anschlussleitungen (z. B. ROS-12-FLX) mit den
Anschlusswinkeln verbinden. Dafür die handfest ange-
zogene Überwurfmutter (SW 19) mit einer weiteren
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
SR
Solar-Rücklauf
ganzen Umdrehung festziehen. Hierbei unbedingt am
Sechskant des Wellrohres gegenhalten (SW 17)!
Abb. 49: SolvisFera Integral nebeneinander, angeschlossen
6. Die flexiblen Anschlussleitungen an den Solarkreis (z. B.
Solvis-Schnellmontagerohr SMR, mit Stützhülsen!) an-
schließen. Hierbei am Sechskant der Wellrohre unbe-
dingt gegenhalten (SW 17)!
7. Anschließend alle Solarleitungen hochtemperaturbe-
ständig gemäß EnEV wärmeisolieren.
Abbildung „SolvisFera Integral nebeneinander, an-
geschlossen" zeigt den Anschluss mit untenliegen-
den Solarleitungen. Liegen die Anschlussleitungen
oberhalb des Kollektors, so müssen Solar-Vor- und -
Rücklauf getauscht werden.
Anschlussbögen setzen
1. An den freien Anschlüssen der Kollektoren Anschluss-
bögen einsetzen.
2. Die handfest angezogene Klemmringverschraubung mit
Maulschlüssel (SW 19) festziehen (maximal eine Um-
drehung). Hierbei unbedingt am Sechskant des Well-
rohres mit SW 17 gegenhalten!
Abb. 50: Anschlussbogen montiert
3. Anschlussbogen mit Kappe isolieren. Dabei die Seite
mit der schmaleren Lasche (1) nach unten halten.
7 Hydraulischer Anschluss
37
