7 Hydraulischer Anschluss

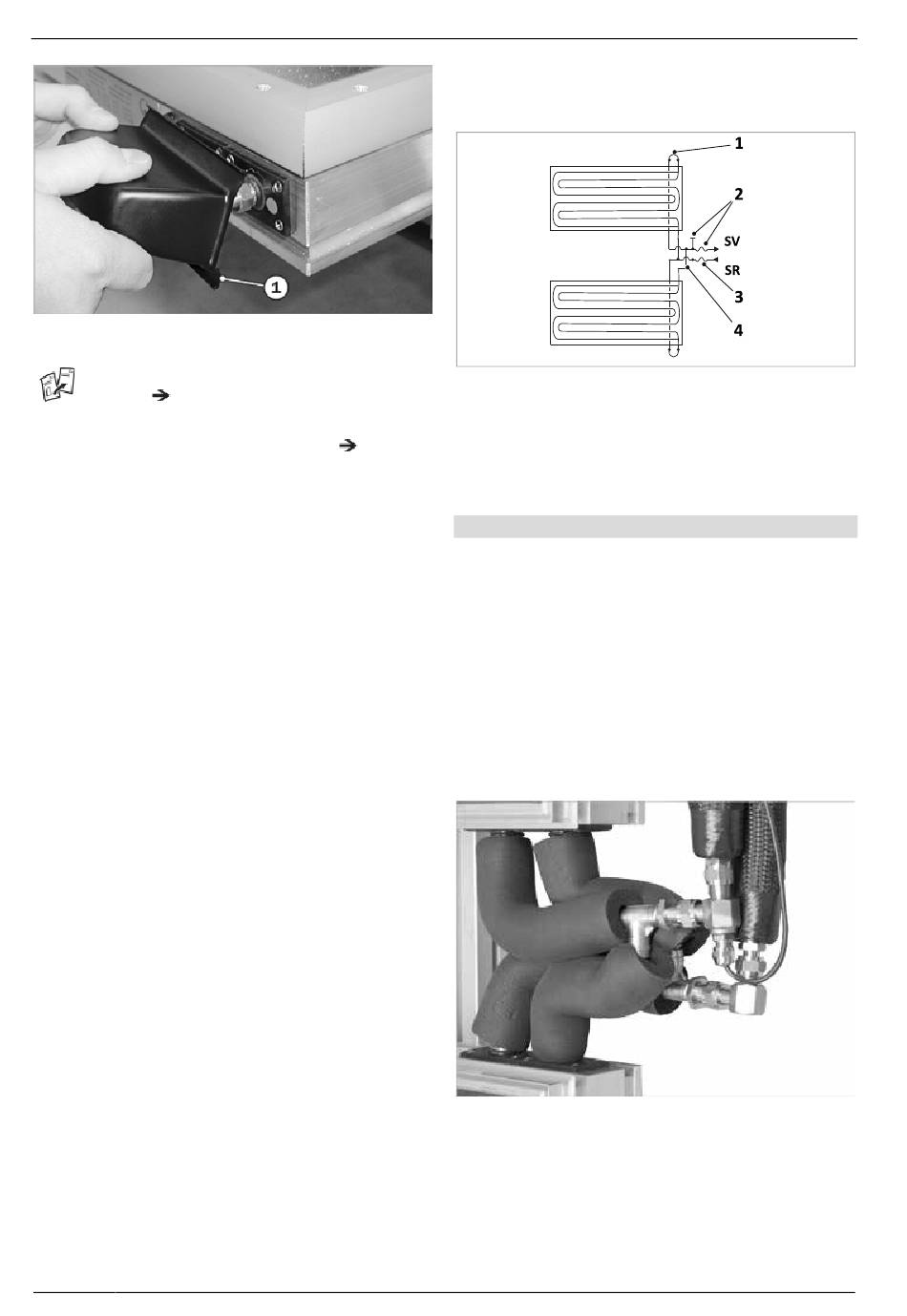

Abb. 51: Abdeckhaube aufsetzen
Weitere Arbeiten
Vor der weiteren Montage Druckprobe durchfüh-
ren, siehe
Kap. „Inbetriebnahme des Solarkrei-
ses", Montageanleitung des Solvis-Max-Systems.
Abschließend Tauchsensor montieren, siehe
sormontage", S. 45.
38
7.1.3 Zwei Integralkollektoren überei-
nander (nur F-553-I, F-653-I)
Abb. 52: SolvisFera Integral, Parallelschaltung (übereinander)
SV
Solar-Vorlauf
1
flexibler Anschlussbogen (Lieferumfang Kollektor)
2
ASS-SEN-12-C-F + BLS-SEN
Kap. „Sen-
3
flexibler Anschlussrohrsatz, z. B. ROS-12-FLX
4
VB-F-I-P-UE-12
Kollektoren an den Solarkreis anschließen
1. Schutzkappen entfernen.
2. Die Anschlüsse zwischen den Kollektoren mit der Well-
rohr-Parallelverschraubung gekreuzt verbinden.
3. Die handfest angezogenen Überwurfmuttern (SW19)
mit einer weiteren ganzen Umdrehung festziehen,
hierbei unbedingt am Sechskant der Parallelverschrau-
bung mit SW 17 gegenhalten!
4. Anschlussset (Anschlusswinkel für Solarrücklauf, An-
schlusswinkel mit Sensor für Solarvorlauf) an die Paral-
lelverschraubungen montieren. Dafür die handfest an-
gezogene Überwurfmutter (SW 19) mit einer weiteren
ganzen Umdrehung festziehen (Gegenhalten!).
Abb. 53: Über Kreuz installierte Parallelverschraubung
5. Flexible Anschlussleitungen (z. B. ROS-12-FLX) mit den
Anschlusswinkeln verbinden. Dafür die handfest ange-
zogene Überwurfmutter (SW 19) mit einer weiteren
ganzen Umdrehung festziehen. Hierbei unbedingt am
Sechskant des Wellrohres gegenhalten (SW 17)!
6. Die flexiblen Anschlussleitungen an den Solarkreis (z. B.
Solvis-Schnellmontagerohr SMR, mit Stützhülsen!)
MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b SOLVIS
SR
Solar-Rücklauf
