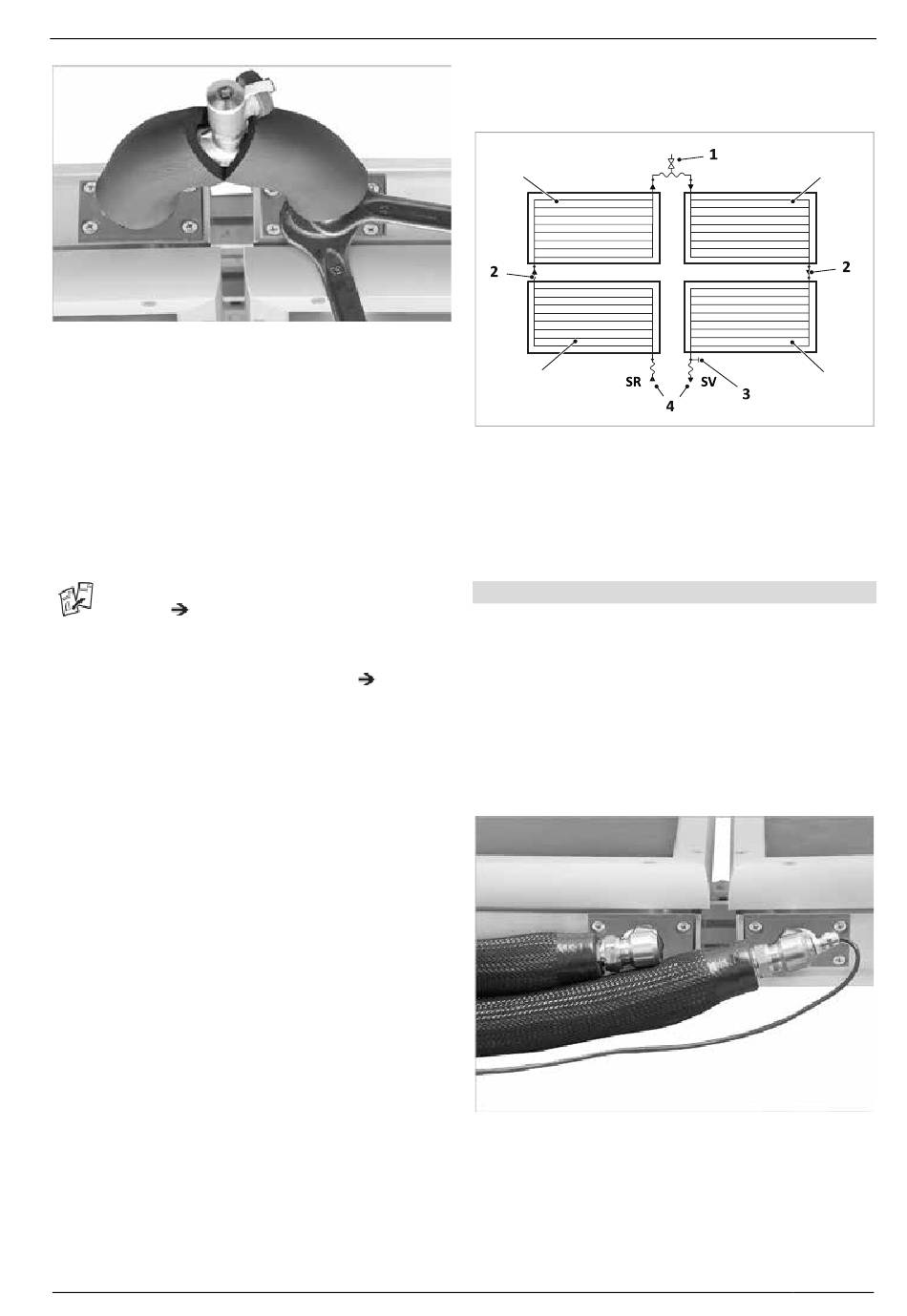

Abb. 64: Verbindung Kollektoren nebeneinander
3. Kollektorverbinder, z. B. VB-F-S-D-N, unten auf die ne-
beneinander stehenden Kollektoranschlüsse setzen.
Stützhülsen nicht vergessen!
4. Die handfest angezogene Überwurfmutter mit einer
weiteren ganzen Umdrehung (SW 27) festziehen, hier-
bei unbedingt an der Schlüsselfläche des Wellrohres
(SW22) gegenhalten!
5. Anschließend alle Solarleitungen hochtemperaturbe-
ständig gemäß EnEV wärmeisolieren.
Weitere Arbeiten
Vor der weiteren Montage Druckprobe durchfüh-
ren, siehe
Kap. „Inbetriebnahme", Montagean-
leitung Solarwärme-Übergabestation (MAL-SUES
und MAL-SUES-HE).
Abschließend Tauchsensor montieren, siehe
sormontage", S. 45.
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
7.2.3 Mehrere Diagonalkollektoren in
Feldmontage
F-xx4-D-L-R
F-xx4-D-R-L
Abb. 65: Kollektorfeld mit vier Diagonalkollektoren
1
VB-F-S-D-N-E
2
flexibler Anschluss, z. B. VB-F-S-D-UE
3
ASS-SEN-18-F-S-D + BLS-SEN
4
ROS-18-FLX
SR
Solar-Rücklauf
SV
Solar-Vorlauf
Kollektoren an Solarkreis anschließen
1. Die unten liegenden Kollektoranschlüsse mit dem An-
schlusswinkel Sensor (Vorlauf) bzw. Anschlusswinkel
verbinden. Hierfür die Überwurfmutter am Kollektor
handfest anziehen, Anschlusswinkel ausrichten und mit
Kap. „Sen-
einer weiteren ganzen Umdrehung (SW 27) festziehen.
2. Flexible Anschlussrohre (z. B. ROS-18-FLX) mit den An-
schlusswinkeln verbinden. Dafür die handfest angezo-
gene Überwurfmutter mit einer weiteren ganzen Um-
drehung festziehen. Hierbei unbedingt an der Schlüs-
selfläche des Wellrohres gegenhalten (SW 24)!
Abb. 66: Flexibler Anschlussrohrsatz mit Isolierung
3. Die flexiblen Anschlussrohre in gleicher Weise an den
Solarkreis anschließen, hierbei wieder gegenhalten!
7 Hydraulischer Anschluss
F-xx4-D-R-L
F-xx4-D-L-R
43
