4.3 Montage Dachhalter und Schienen

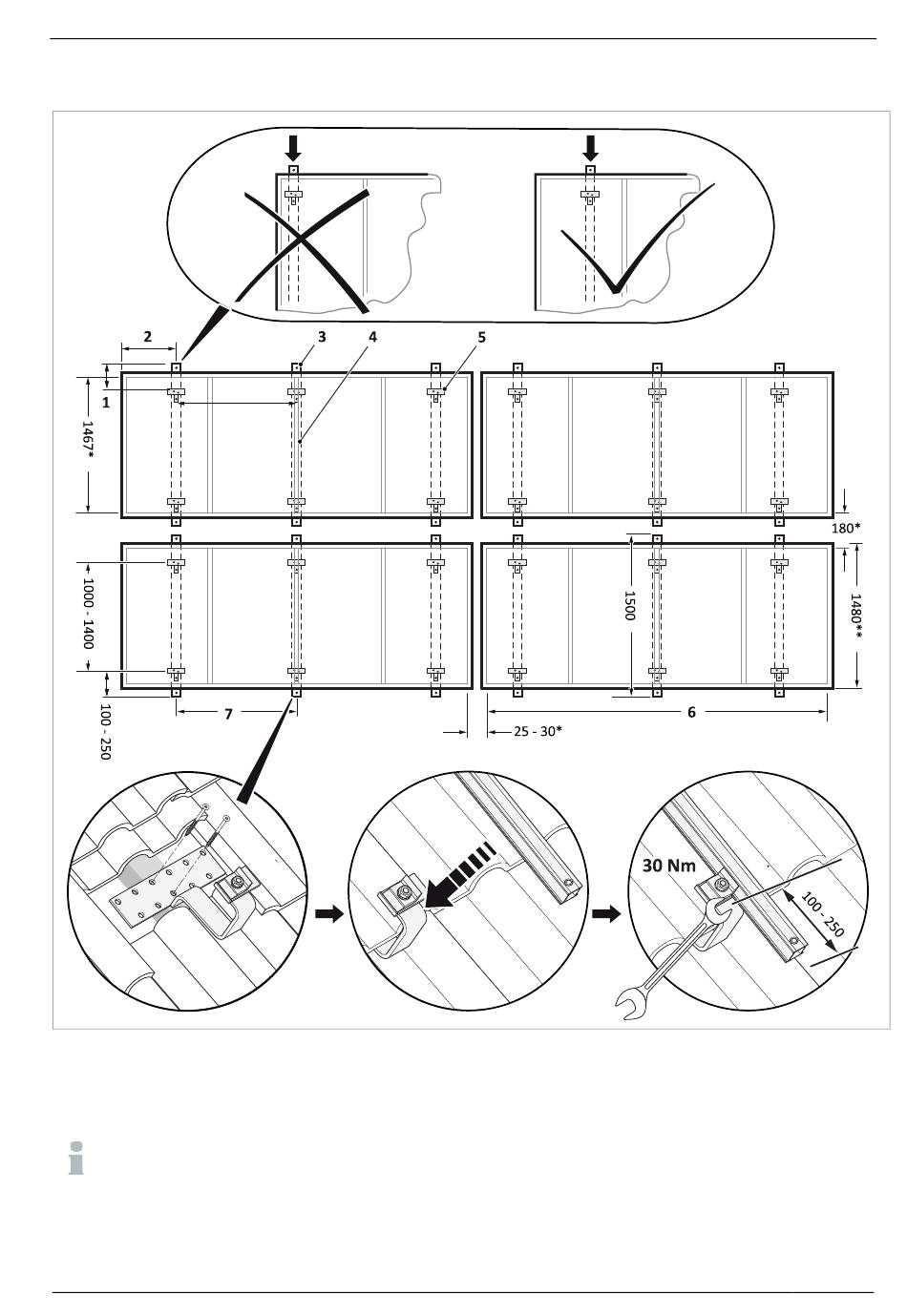

Abb. 14: Montage Dachhalter / Halteschienen. Dachhalter-Typ variiert je nach Art der Dacheindeckung. Montageanleitung des Dachhalters beachten!
*
Fußmaß,
**
Kopfmaß
1
Überhang oben, ergibt sich
2
Randabstand, mind. 50 mm, max. –> Tab. „Maximalabstände Schie-
nen", S. 16
3
Randklemme
Bei Schraubverbindungen Schraubenpaste verwen-
den, z.B. "OKS 250".
• Verminderung Gewindereibung
• Ausreichendes Anzugsmoment
• Gute Wiederlösbarkeit.
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
4
Halteschiene
5
Aufdachhalter
6
Fußmaß –> Tab. „Kollektormaße und Abstände", S. 9
7
Schienenabstand
4 Aufdachmontage
