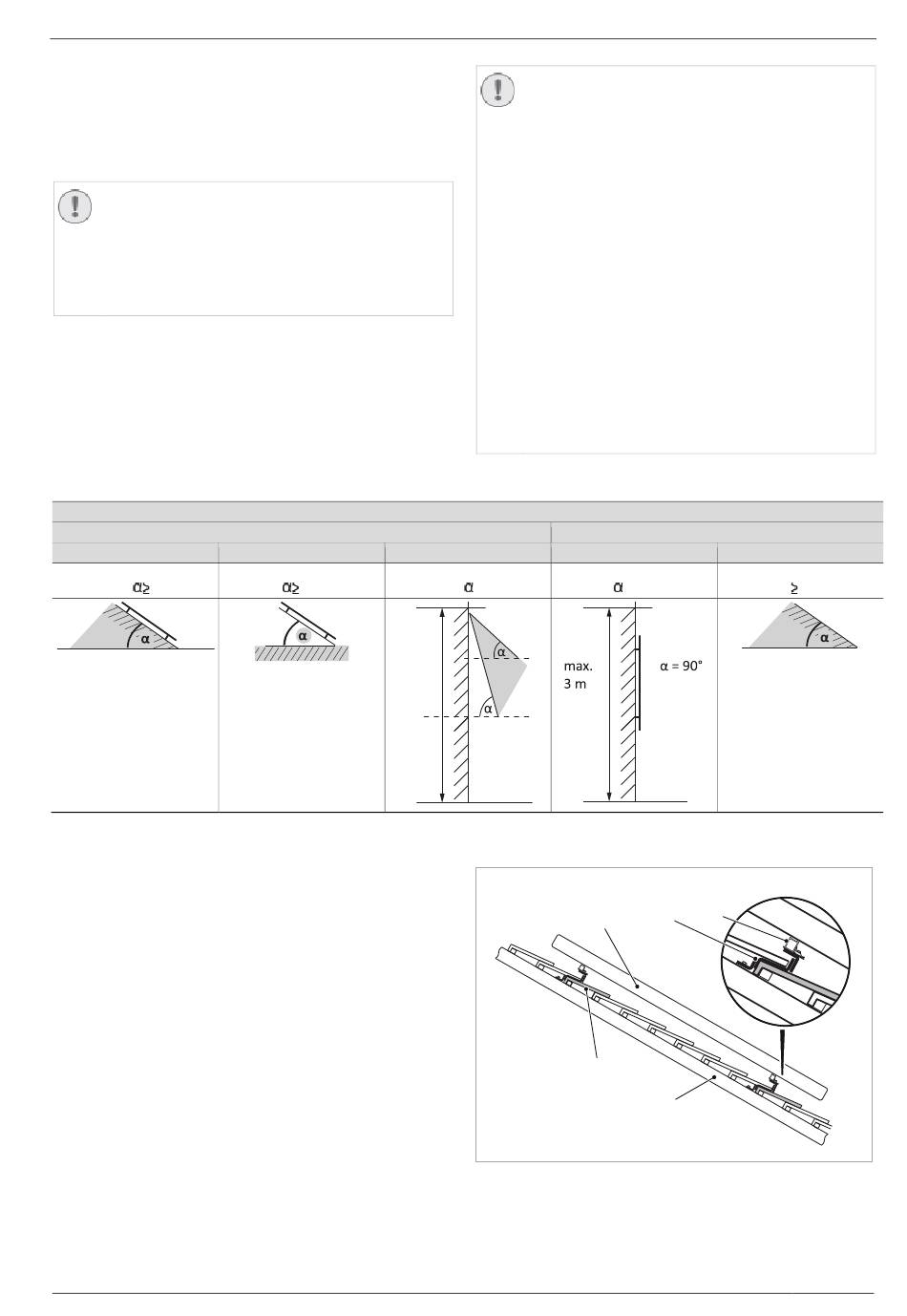

5 Statische Anforderungen
Jede Kollektoranlage muss so installiert sein, dass sie den
maximal zu erwartenden Schnee- und Windlasten wider-
steht, die durch DIN EN 1991 festgelegt sind.
ACHTUNG
Gefahr durch Überlastung des Bauwerkes
• Da die Anlage (Solar-Kollektor + Ständer + Ge-
wichte) eine erhebliche Gewichtsbelastung dar-
stellt, muss die Statik des tragenden Bauwerks
unbedingt vor dem Aufbau geprüft werden.
Montagevarianten
Ausrichtung hochkant oder quer
Aufdach
alle Höhen
75° >
20°
5.1 Aufdachmontage
5.1.1 Dachkonstruktionen
Dachhalter
Mit speziellen, auf die Eindeckung abgestimmten Dachhal-
tern wird die Solaranlage auf dem Dach befestigt:
SOLVIS PUL-C-254 · Technische Änderungen vorbehalten · 33009-3
Solvis-Kollektoren
Flachdach
Wandhängend
alle Höhen
alle Höhen
30°
75° >
ACHTUNG
Bei Nichtbeachtung Verfall der Gewährleistungs-
ansprüche
• Der einwandfreie Zustand der Dachunterkon-
struktion muss gewährleistet sein (Statik).
• Die statischen Annahmen gehen davon aus, dass
Schnee ungehindert abrutschen kann (keine
Schneefanggitter, Gauben oder Ähnliches unter-
halb der Kollektoren).
• Übersteigt bei einer Dachneigung >30° der Ab-
stand oberhalb der Solaranlage bis zum First eine
Länge von 3 m, werden Schneefanggitter ober-
halb der Solaranlage empfohlen.
• Die Dachfläche darf keine Höhensprünge größer
0,3 m aufweisen und keine Form haben, die eine
Schneeanhäufung begünstigt.
• Mögliche Abhilfemaßnahmen sind bauseits zu
erbringen.
Wandhängend
bis 3 m Höhe
> 45°
= 90°
Beispiel Ziegeldeckung
1
5
Abb. 17: Seitenansicht Ziegeldeckung
1
Kollektor
2
Dachhalter
3
Halteschiene
4
Sparren
5
Druckstabiles Formteil
5 Statische Anforderungen
Ausrichtung hochkant
Indach
alle Höhen
α 22°
3
2
4
19
