Solvisfera Integral - Solvis SolvisFera 3 Montageanleitung

3 Hydraulische Varianten

3.1 SolvisFera Integral

Benötigte Bauteile für einen Kollektor
• 1 x Kollektor (F-553-I, F-653-I oder F-803-I, inkl. An-
schlussbogen) sowie Montagesatz je nach Montageart
• 1 x Anschluss-Set ASS-SEN-12-C-F
• 1 x Blitzschutzdose BLS-SEN
• 1 x flexibler Anschlussrohrsatz z. B. ROS-12-FLX
Benötigte Bauteile für zwei Kollektoren nebeneinander
• 2 x Kollektoren (F-553-I, F-653-I oder F-803-I, inkl. An-
schlussbogen) sowie Montagesätze je nach Montageart
• 1 x Anschluss-Set ASS-SEN-12-C-F
• 1 x Blitzschutzdose BLS-SEN
• 1 x Parallelschaltungssatz VB-F-I-PN-12
• 1 x flexibler Anschlussrohrsatz z. B. ROS-12-FLX
Benötigte Bauteile für zwei Kollektoren übereinander
• 2 x Kollektoren (F-553-I, F-653-I oder F-803-I, inkl. An-
schlussbogen) sowie Montagesätze je nach Montageart
• 1 x Anschluss-Set ASS-SEN-12-C-F
• 1 x Blitzschutzdose BLS-SEN
• 1 x Parallelschaltungssatz VB-F-I-P-UE-12
• 1 x flexibler Anschlussrohrsatz z. B. ROS-12-FLX
12

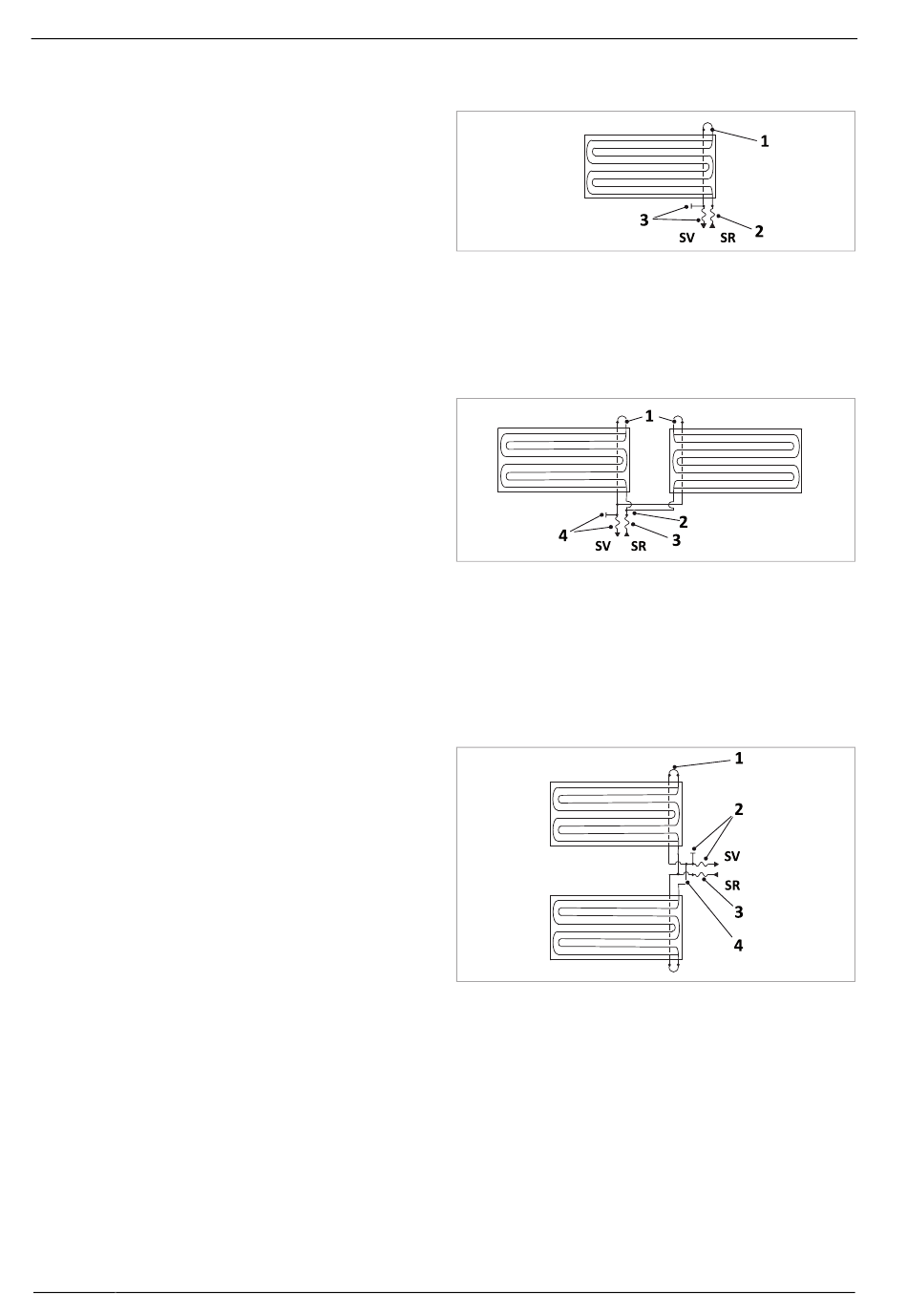

Abb. 8: SolvisFera Integral, Anschlussleitungen unten
SV Solar-Vorlauf
1 flexibler Anschlussbogen (Lieferumfang Kollektor)
2 flexibler Anschlussrohrsatz, z. B. ROS-12-FLX
3 ASS-SEN-12-C-F + BLS-SEN
Abb. 9: SolvisFera Integral, Parallelschaltung (nebeneinander)
SV Solar-Vorlauf
1 flexibler Anschlussbogen (Lieferumfang Kollektor)
2 VB-F-I-PN-12
3 flexibler Anschlussrohrsatz, z. B. ROS-12-FLX
4 ASS-SEN-12-C-F + BLS-SEN
Abb. 10: SolvisFera Integral, Parallelschaltung (übereinander)
SV Solar-Vorlauf
1 flexibler Anschlussbogen (Lieferumfang Kollektor)
2 ASS-SEN-12-C-F + BLS-SEN
3 flexibler Anschlussrohrsatz, z. B. ROS-12-FLX
4 VB-F-I-P-UE-12
MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b SOLVIS
SR Solar-Rücklauf
SR Solar-Rücklauf
SR Solar-Rücklauf
