7 Hydraulischer Anschluss

ACHTUNG
Bei der Montage beachten
• Die Klemmringverschraubungen könnten über-
dreht werden. Deshalb nicht mehr als eine Um-
drehung festziehen!
• Die Wellrohre werden beschädigt, wenn sie in
sich verdreht werden. Deshalb beim Anziehen
die flexiblen Anschlüsse an der Schlüsselfläche
unbedingt gegenhalten!

7.1 Integralkollektoren F-xx3-I

Solvis Integral-Kollektoren in Verbindung mit Solvis-
Low-Flow-Technik sind selbstentlüftend. Auf den
Entlüfter am höchsten Punkt der Solarleitung kann
deshalb verzichtet werden.
Die Anschlüsse an Integralkollektoren sind so vorzu-
nehmen, dass der Mäander von unten nach oben
durchströmt wird. Dies wirkt sich günstig auf das
Entleerungsverhalten bei Anlagenstillstand aus.

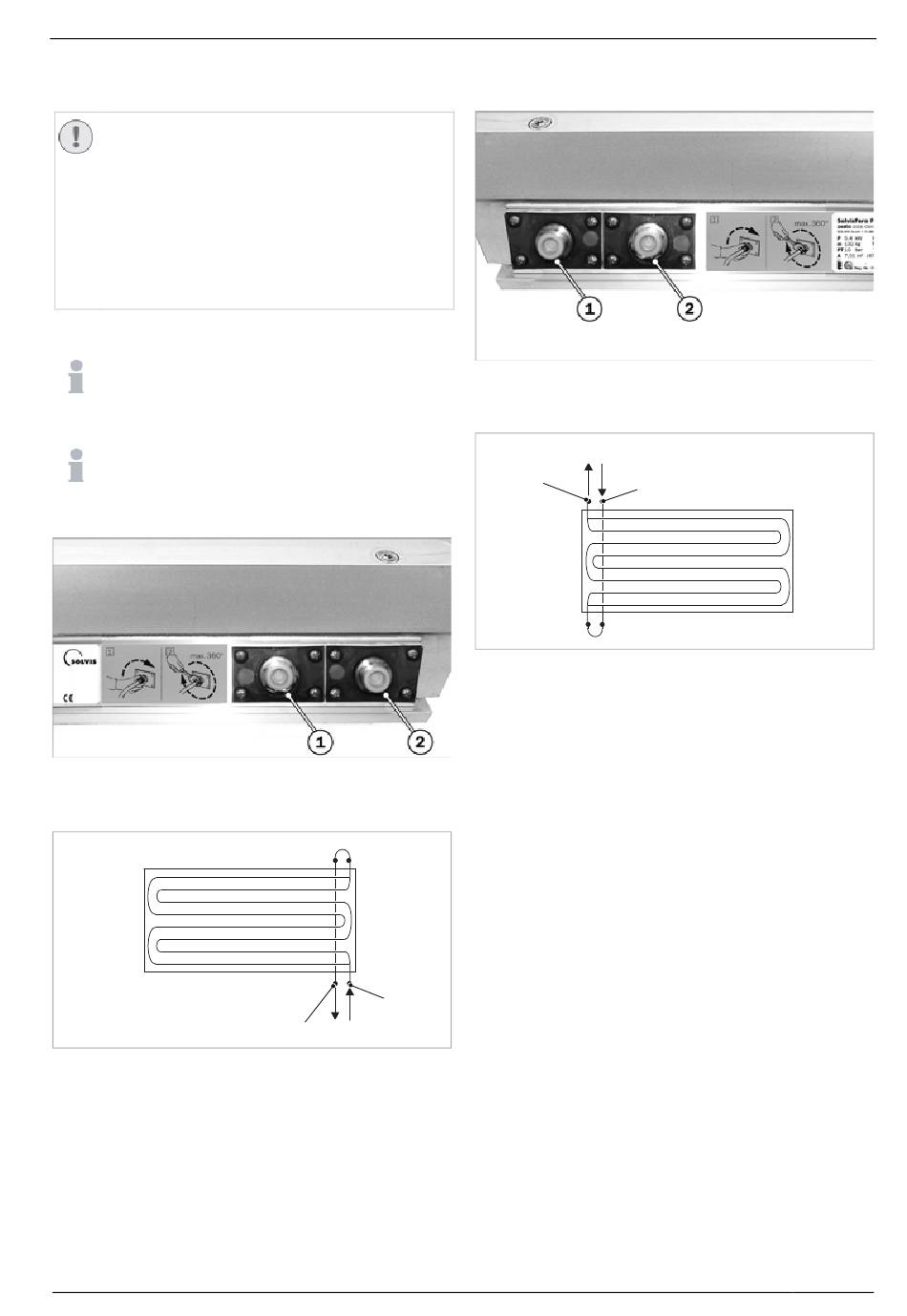

Abb. 38: Ansicht Kollektor, Anschlüsse unten (rechte Seite)
1 Leerrohr
Abb. 39: Schema Kollektor, Anschlussleitungen unten, rechts
1 Solar-Vorlauf
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
2 Mäander
2
1
2 Solar-Rücklauf
Abb. 40: Ansicht Kollektor, Anschlüsse oben (linke Seite)
1 Mäander
1
2
Abb. 41: Schema Kollektor, Anschlussleitungen oben, links
1 Solar-Vorlauf
7 Hydraulischer Anschluss
2 Leerrohr
2 Solar-Rücklauf
