6 Scheibenmontage
Die gesonderten Hinweise zur Handhabung und Montage
des Antireflexglases sind unbedingt zu beachten, siehe
Kap. „Handhabung der Solarglasscheiben", S. 8.
Bei Montage mit einem Kran als ersten Schritt die
Solarglasscheiben schon am Boden einsetzen.
Clip-Profile und Abdeckpappen entfernen
1. Schrauben der Clip-Profile entfernen.
2. Clip-Profile an den Kollektorrändern mit Schrauben-
schlüssel oder Ähnlichem lösen und abheben.
3. Die Abdeckpappen herausnehmen.

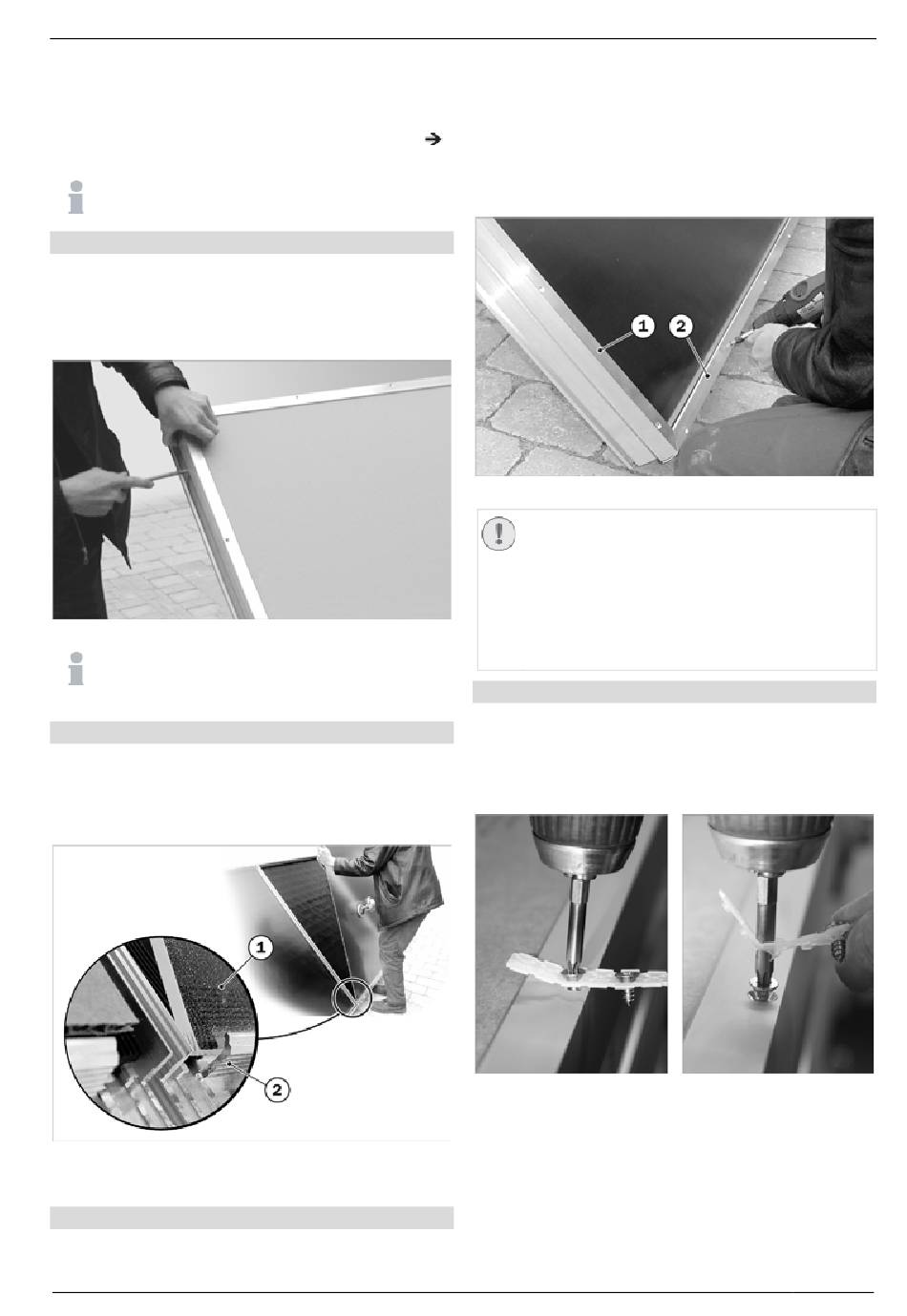

Abb. 32: Clip-Profile und Abdeckpappen entfernen
Bei stärkerem Wind die Clip-Profile segmentweise
entfernen, da die lose aufliegenden Pappen sonst
leicht weggeweht werden können.
Scheiben auflegen
1. Scheibe zuerst unten in das Alu-Profil einsetzen (Glas-
halter).
2. Scheibe langsam auf das Profil absenken. Auf richtigen
Sitz der Scheibe achten.
Abb. 33: Scheiben auflegen
1
Scheibe
2
Alu-Profil unten
Clip-Profile montieren
1. An der Stirnseite beginnend, die Clip-Profile nacheinan-
der rundherum einsetzen (1., 2., etc.).
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
2. Profile ausrichten.
Erst wenn alle Clip-Profile ausgerichtet sind, dürfen sie ver-
schraubt werden!
3. Clip-Profile mit den Torx-Schrauben befestigen.
Abb. 34: Clip-Profile auflegen, ausrichten, verschrauben
ACHTUNG
Schrauben können überdreht werden
Kein sicherer Halt der Scheiben gewährleistet.
• Maximales Anzugsdrehmoment von 3 Nm einhal-
ten!
• Wird ein Akkuschrauber eingesetzt, Montage mit
kleinster Drehmomentstufe beginnen.
Schraubengurte verwenden
1. Schraube aufsetzen.
2. Den Gurt über den Schraubenkopf ziehen.
3. Schraube vorsichtig bis zum Ende eindrehen.
4. Akkuschrauber abnehmen und Gurt vom Bit ziehen.
Abb. 35: Schraube aufsetzen, Gurt abziehen
6 Scheibenmontage
33
