5 Flachdach- / Wandmontage
5.1 Lieferumfang

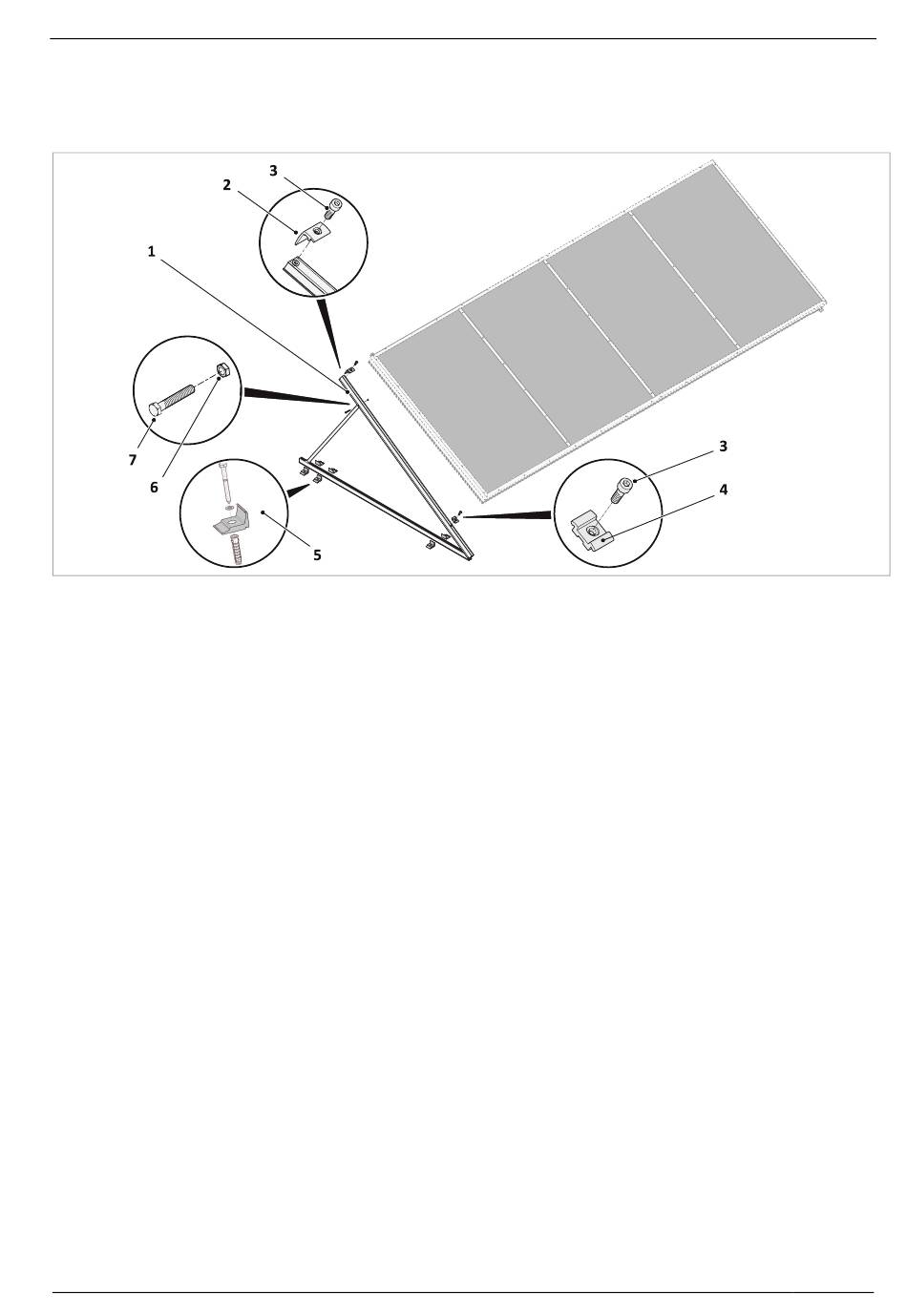

Abb. 16: Flachdachständersatz für SolvisFera (Kollektor im Lieferumfang nicht enthalten)
1
Flachdachständer
2
Kollektorrandklemme (für oben)
3
Innensechskantschraube M8 x 15 A2
4
Kollektormittelklemme (für unten)
Werkzeugliste
• Innensechskantschlüssel Gr. 6, auf mind. 10 cm verlän-
gert
• Ratsche mit Verlängerung, Stecknuss 13 mm
• Schraubenschlüssel: SW 13 (2x), 17, 19, 22, 24 und 27
• Rollgabelschlüssel, Rohrzange, Kneifzange
• Bleistift, Filzstift oder Kreide
• Gliedergelenkmaßstab, Bandmaß 10 m
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
5 Flachdach- / Wandmontage
5
Klemmwinkel (inkl. Betonschraube und Dübel)
6
Mutter M8 mit Sperrverzahnung
7
Schraube M8 x 40 A2
• Maurerschnur, Wasserwaage
• Gummihammer, Hammer
• Kabeltrommel, Schutzbrille
• Akkuschrauber und / oder Bohrmaschine
• Bit Torx 25 und Bit Innensechskant Gr. 6
• Saugheber für Kollektorscheiben
• je nach Befestigung der Flachdachständer auf dem Un-
tergrund ggf. weitere Bohrer und Befestigungsmaterial.
19
