3 Hydraulische Varianten

Bitte beachten, dass unsere Integral-Kollektoren auf
die zugehörigen Speicher mit den patentierten
Schichtenladern abgestimmt sind. Sie können nicht
anderweitig verwendet werden.
Erforderliche Rohrdurchmesser
Rohrdurchmesser bei einer max. Länge von 25 m*
SolvisFera In-
tegral
Apeturfläche
[m²]
LowFlow-Be-
trieb
<13
SMR 12 x 0,8
<21
SMR 15 x 0,8
<40
Rohrdurchmesser gelten nur für die angegebenen Rohrlängen und
*
Aperturflächen. Rohrdurchmesser für andere Anlagenbedingungen sind
beim Technischen Vertrieb zu erfragen.
Der extra zu bestellende Tauchsensor wird direkt am Kol-
lektorausgang in den Vorlauf montiert.
Der SolvisFera ist in drei Hydraulikvarianten erhältlich, die
sich in der Verschaltung und im Querschnitt der Absorber-
rohre unterscheiden. Damit können für jedes System opti-
male Wirkungsgrade erreicht werden. Folgende Varianten
sind erhältlich:
• SolvisFera Integral (I)
– Aperturfläche bis 21 m²
– nur horizontal montierbar
– um 180° drehbar (Anschlüsse rechts oder links)
– empfohlen für System SolvisMax.

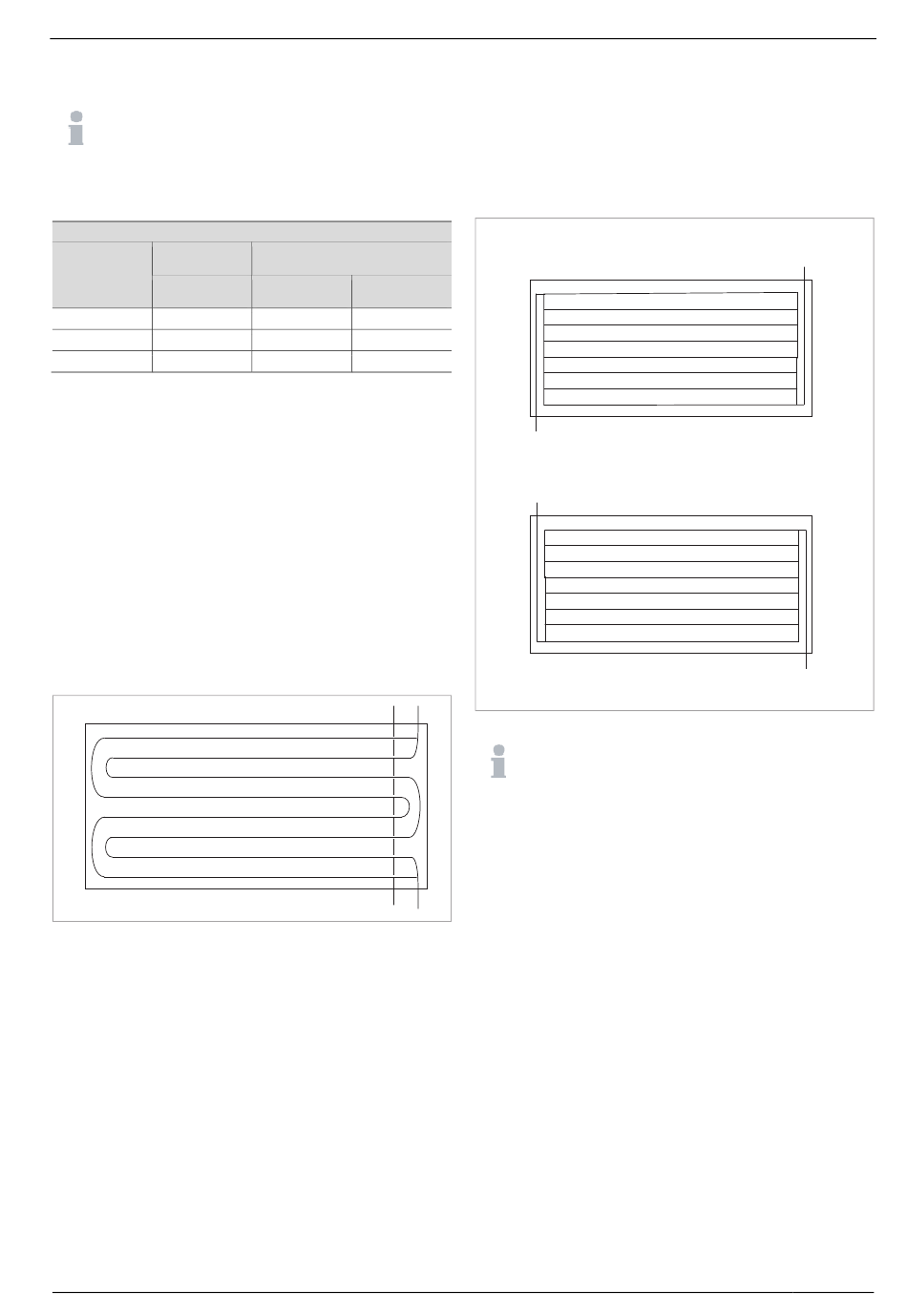

Abb. 6: Hydraulik SolvisFera Integral (F-xx3-I-AR)
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
SolvisFera Diagonal
LowFlow-Be-
HighFlow-Be-
trieb
trieb
DN 25 (28 x 1,5)
DN 40 (42 x 1)
• SolvisFera Diagonal (D)
– nur horizontal montierbar
– geeignet für lange, waagerechte Reihen
– zwei Bauformen: „LR" und „RL"
– empfohlen für Systeme SolvisVital und SolvisDirekt.
F-xx4-D-L-R
F-xx4-D-R-L
Abb. 7: Hydraulik SolvisFera Diagonal (F-xx4-D)
Bei der Bestellung der Diagonal-Kollektoren muss
die Anzahl der Varianten RL bzw. LR bestimmt wer-
den. Sie lassen sich auf der Baustelle nicht mehr
verändern!
3 Hydraulische Varianten
11
