7 Hydraulischer Anschluss
7.2.2 Mehrere Diagonalkollektoren nebeneinander
F-xx4-D-L-R

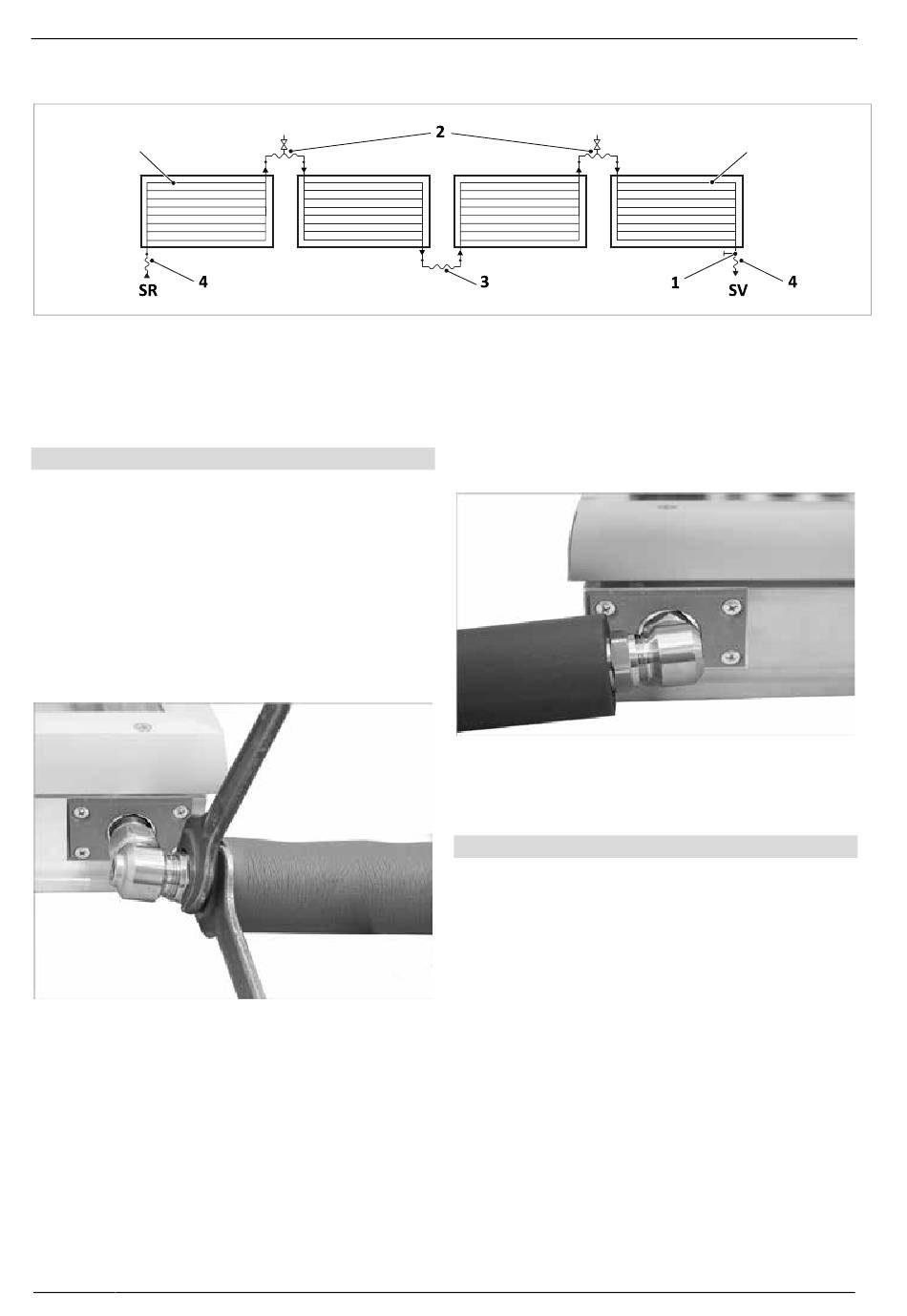

Abb. 61: SolvisFera Diagonal Reihenschaltung (nebeneinander)
1
ASS-SEN-18-F-S-D + BLS-SEN
2
VB-F-S-D-N-E
3
VB-F-S-D-N
4
Anschlussrohrsatz, z. B. ROS-18-FLX
SR
Solar-Rücklauf
SV
Solar-Vorlauf
Kollektoren an Solarkreis anschließen
1. Den Anschlusswinkel mit Sensoranschluss an den Kol-
lektoranschluss für den Solar-Vorlauf montieren. Hier-
für die Überwurfmutter am Kollektor handfest anzie-
hen, Anschlusswinkel ausrichten und mit einer weite-
ren ganzen Umdrehung (SW 27) festziehen.
2. Einen flexiblen Verbinder (z. B. ROS-18-FLX) an das
freie Ende des Anschlusswinkels montieren. Die hand-
fest angezogene Überwurfmutter (SW 27) mit einer
weiteren ganzen Umdrehung festziehen, hierbei unbe-
dingt an der Schlüsselfläche des Wellrohres (SW24) ge-
genhalten!
Abb. 62: Anschluss unten: Solar-Vorlauf
3. Den Anschlusswinkel ohne Sensoranschluss an den Kol-
lektoranschluss für den Solar-Rücklauf montieren. Hier-
für die Überwurfmutter am Kollektor handfest anzie-
hen, Anschlusswinkel ausrichten und mit einer weite-
ren ganzen Umdrehung (SW 27) festziehen.
4. Einen flexiblen Verbinder (z. B. ROS-18-FLX) an das
freie Ende des Anschlusswinkels montieren. Die hand-
fest angezogene Überwurfmutter (SW 27) mit einer
weiteren ganzen Umdrehung festziehen, hierbei
42
unbedingt an der Schlüsselfläche des Wellrohres
(SW24) gegenhalten!
Abb. 63: Anschluss unten: Solar-Rücklauf
5. Die flexiblen Leitungen des Solar-Vor- und -Rücklaufs
an den Solarkreis anschließen, hierbei unbedingt ge-
genhalten!
Kollektoren verbinden
1. Kollektorverbinder mit Entlüftung VB-F-S-D-N-E oben
auf die nebeneinander stehenden Kollektoranschlüsse
setzen.
2. Die handfest angezogene Überwurfmutter mit einer
weiteren ganzen Umdrehung (SW 27) festziehen, hier-
bei unbedingt an der Schlüsselfläche des Wellrohres
(SW24) gegenhalten!
MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b SOLVIS
F-xx4-D-R-L
