3.2 SolvisFera Diagonal
Benötigte Bauteile für Reihenschaltung
Zugelassen bei einem spezifischen Durchfluss von 12 - 15 l/m²h
(Low-Flow-Betrieb):
9 Stk. F-554-D, 8 Stk. F-654-D, 7 Stk. F-804-D.
• 4 x Kollektoren (F-554-D, F-654-D oder F-804-D) sowie Mon-
tagesätze je nach Montageart
• 1 x T-Stück-Satz SolvisFera S/D und Anschlussset ASS-SEN-18-
F-S-D
• 1 x Blitzschutzdose BLS-SEN
• 2 x Kollektorverbinder VB-F-S-D-N-E
• 1 x Kollektorverbinder VB-F-S-D-N
• 1 x flexibler Anschlussrohrsatz z. B. ROS-18-FLX
F-xx4-D-L-R

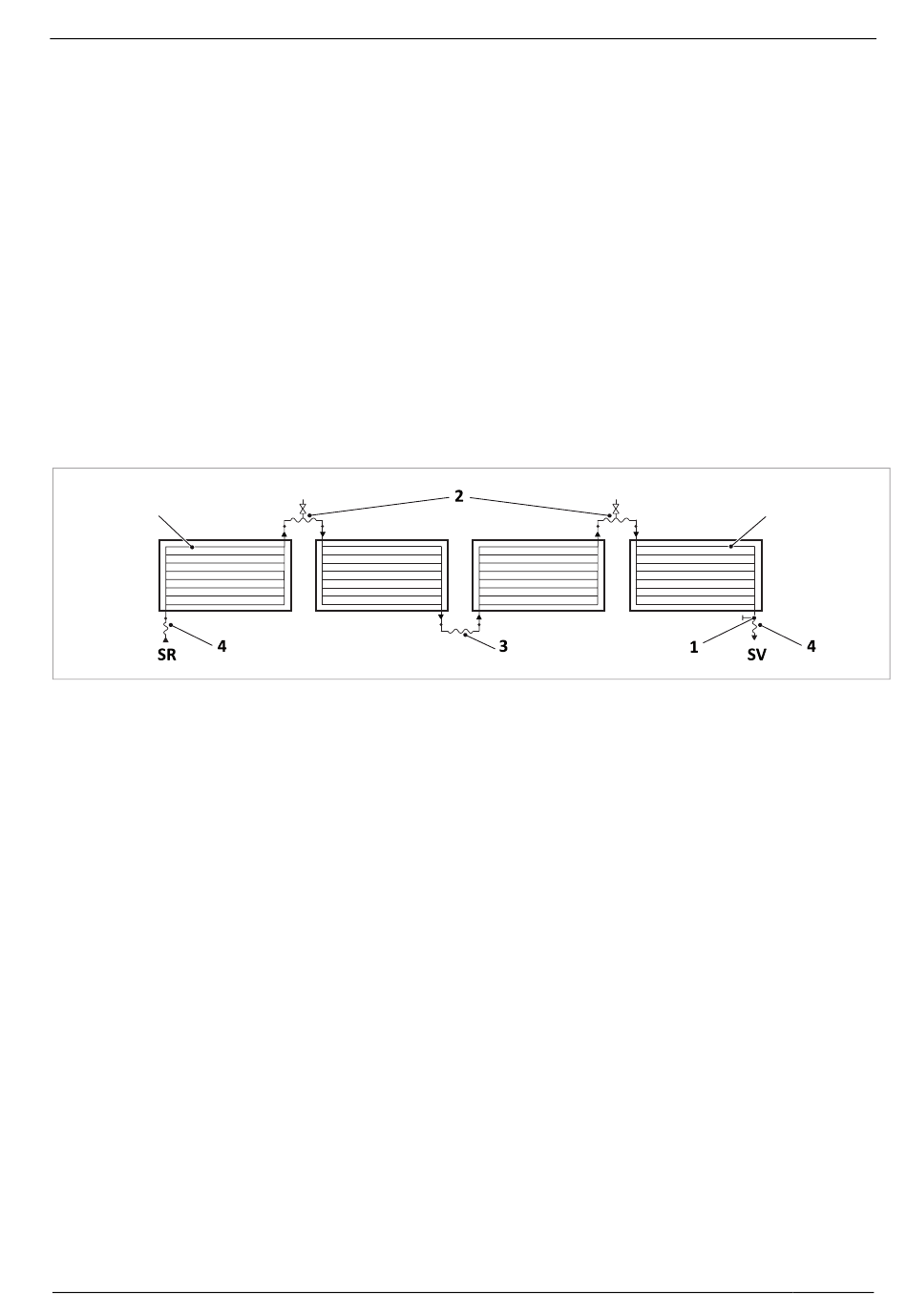

Abb. 11: SolvisFera Diagonal Reihenschaltung (nebeneinander)
1
ASS-SEN-18-F-S-D + BLS-SEN
2
VB-F-S-D-N-E
3
VB-F-S-D-N
4
Anschlussrohrsatz, z. B. ROS-18-FLX
SR
Solar-Rücklauf
SV
Solar-Vorlauf
SOLVIS MAL-F-AD-FD-W · Technische Änderungen vorbehalten · 29300-3b
3 Hydraulische Varianten
F-xx4-D-R-L
13
