Hachette ROUTEMASTER 857 Bauanleitung Seite 17

1
84A
84B
1

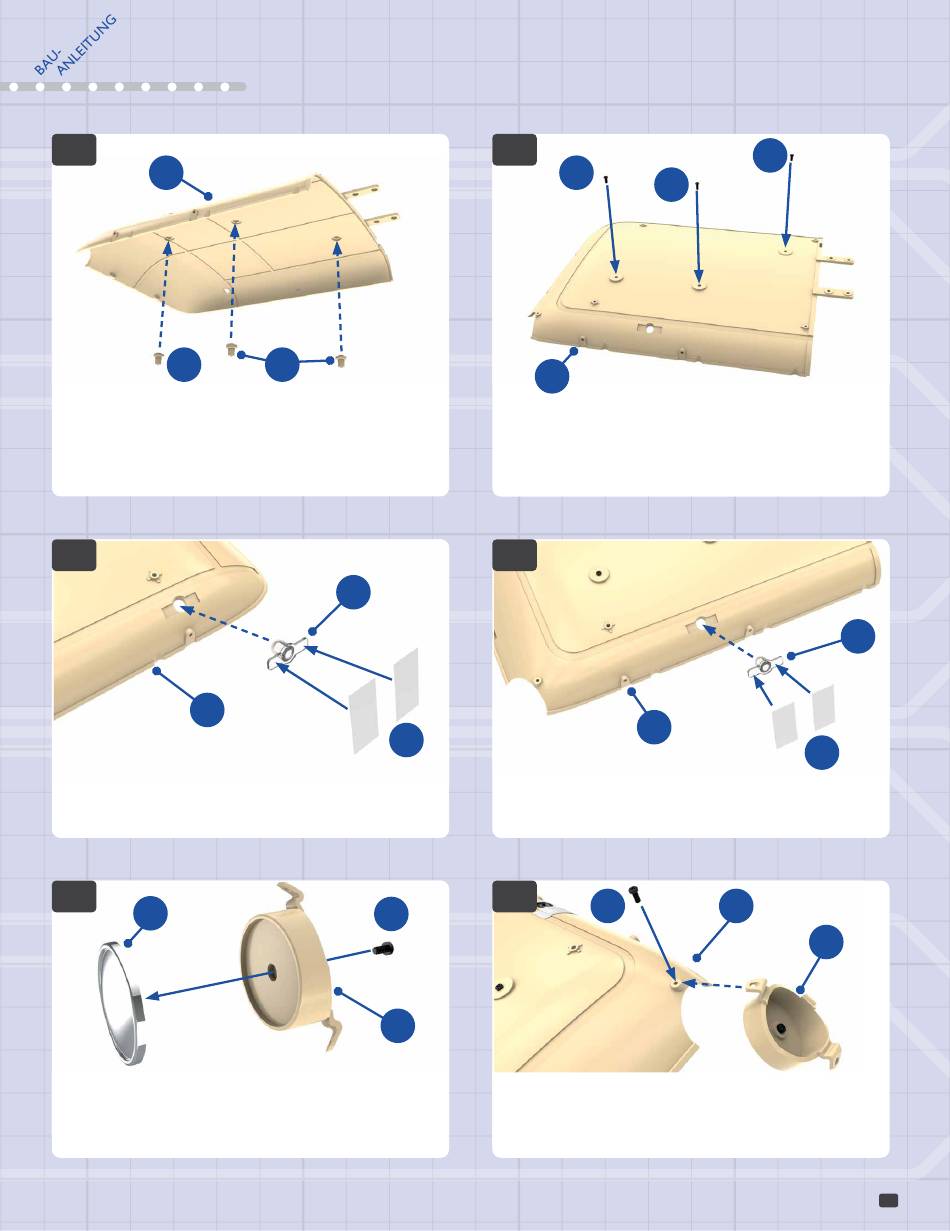

Legen Sie den Dachabschnitt 84A bereit. Fügen Sie
an dessen Unterseite die drei Aufnahmen 84B in
die Vertiefungen ein, wie angedeutet.
3
84A
3
Wie schon wiederholt beschrieben: Fügen Sie eine
Deckenleuchte 84E in die Öffnung des Dachs 84A
ein und befestigen Sie sie mit zwei Klebestreifen 84G.
5
84D
5
Setzen Sie den Spiegel 84D in die Spiegelhalterung 84C
ein. Fixieren Sie die beiden Teile mit einer Schraube CP
aneinander, die Sie von hinten in die Halterung eindrehen.
84B
84E
84G
x2
CP
84C
2
DP
DP
84A
2
Nachdem die Aufnahmen 84B eingesetzt sind, drehen
Sie den Dachabschnitt 84A um und befestigen Sie die
Aufnahmen mit je einer Schraube DP.
4
84A
4
Die zweite Deckenleuchte 84E wird in die
andere Öffnung des Dachs 84A eingesetzt und
ebenfalls mit zwei Klebestreifen 84G befestigt.
6
DP
6
Richten Sie die Halterung 84C genauso aus wie
abgebildet und fixieren Sie ihre Lasche mit einer
Schraube DP an der Aufnahme des Dachs 84A.
DP
84E
84G
x2
84A
84C
17
