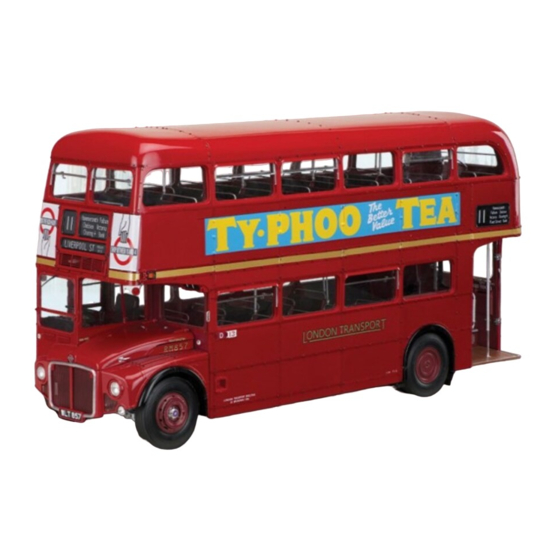

Hachette ROUTEMASTER 857 Bauanleitung

Bauphasen 5-8 zusammenbau der vorderachse
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen

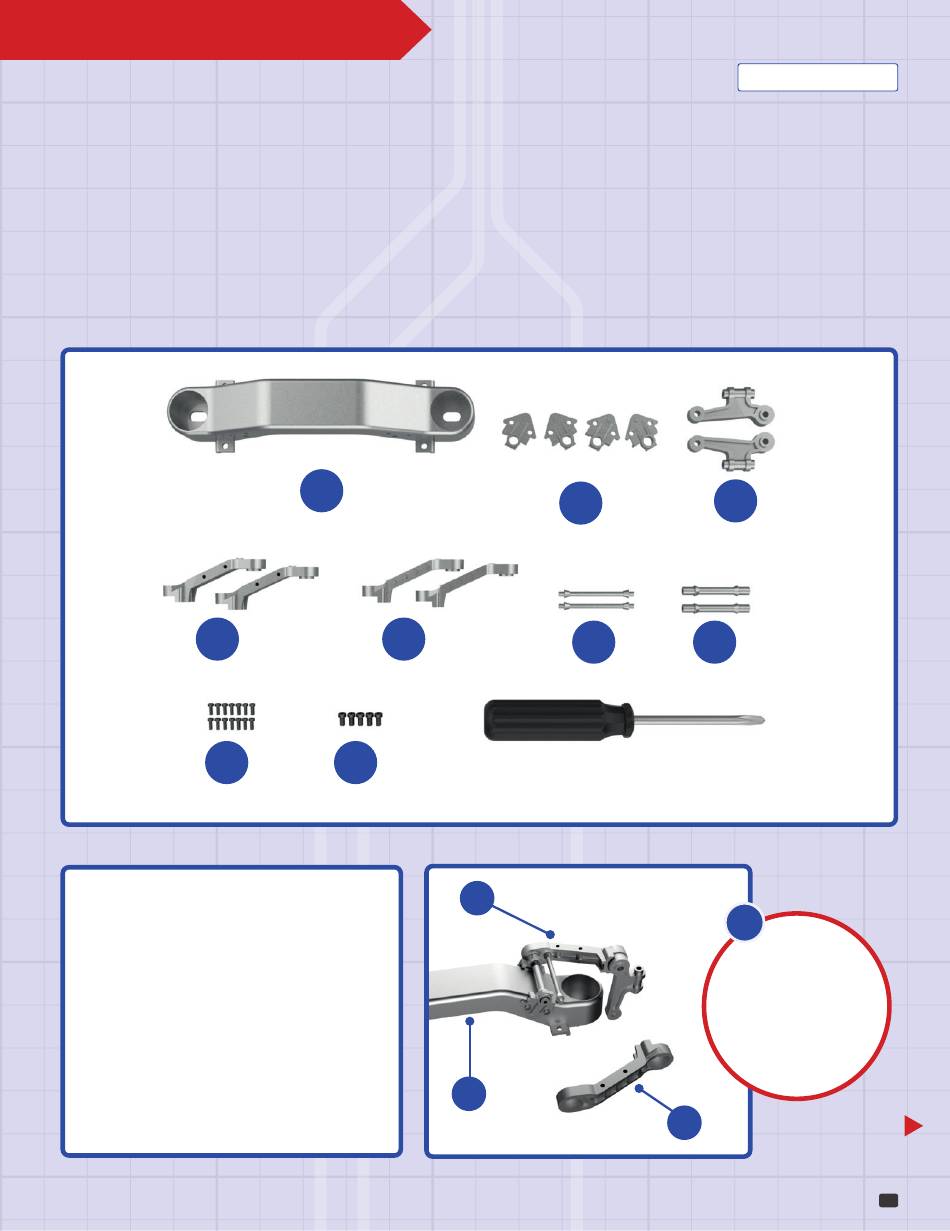

Bauphasen 5-8
5D
EM
BAUTEILE IM ÜBERBLICK
5A
Vorderachse
5B
Halterungen (4 Stk.)
5C
Verbindungsstück (2 Stk.)
5D
Unterer Längslenker (rechtsseitig, 2 Stk.)
5E
Unterer Längslenker (linksseitig, 2 Stk.)
5F
Abstandshalter (2 Stk.)
5G
Längslenkerachse (2 Stk.)
EM
Schraube 1,5 x 4 mm (14 Stk.)
FM
Schraube 2,3 x 4 mm (5 Stk.)
Zusammenbau
Zusammenbau
der Vorderachse
der Vorderachse
AN BEIDEN ENDEN DER VORDERACHSE WERDEN
HALTERUNGEN UND LÄNGSLENKERACHSEN ANGEBRACHT.
AN DIESEN WERDEN DIE UNTEREN LÄNGSLENKER MONTIERT.
5A
5E
FM
5B
5F
Schraubendreher
5E
5A
IHR ROUTEMASTER 857
5C
5G
4
Die unteren
Längslenker
werden paarweise
zusammengefügt: An jedes
Ende der Vorderachse 5A
gehört ein linksseitiger (5E)
und ein rechtsseitiger
(5D) Längslenker.
5D
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 5-8 IHR ROUTEMASTER 857 Zusammenbau Zusammenbau der Vorderachse der Vorderachse AN BEIDEN ENDEN DER VORDERACHSE WERDEN HALTERUNGEN UND LÄNGSLENKERACHSEN ANGEBRACHT. AN DIESEN WERDEN DIE UNTEREN LÄNGSLENKER MONTIERT. Schraubendreher BAUTEILE IM ÜBERBLICK Vorderachse Halterungen (4 Stk.) Die unteren Verbindungsstück (2 Stk.) Längslenker...
  • Seite 2 Nehmen Sie zwei Halterungen 5B und platzieren Sie sie auf Die Zapfen an den Ecken der Halterungen HINWEIS: einer Seite der Vorderachse 5A. Befestigen Sie jede Halte- (eingekreist) passen in die entsprechenden Löcher der rung mit zwei Schrauben EM an der Vorderachse. Vorderachse, auf die die gestrichelten Linien weisen.
  • Seite 3 IHR ROUTEMASTER 857 Nehmen Sie einen der beiden linksseitigen unteren Längslenker 5E: Er hat einen Flansch und zwei kleine Löcher an der Ober- seite (eingekreist). Setzen Sie das Teil, wie angedeutet, auf das Ende der (eingekreisten) Längslenkerachse 5G. Das Ende von 5G...
  • Seite 4 Richten Sie den rechtsseitigen unteren Längslenker 5D so aus, dass seine Aussparungen mit den (eingekreisten) Enden der Achse 5G, des Abstandshalters 5F und des Verbindungsstücks 5C übereinstimmen. Befestigen Sie die Baugruppe mit einer Schraube EM und zwei Schrauben FM aneinander, wie abgebildet. Ziehen Sie die Schrauben nicht allzu fest, da die Teile gegeneinander ein kleines bisschen beweglich bleiben.
  • Seite 5 IHR ROUTEMASTER 857 Wiederholen Sie Schritt 5, indem Sie den Abstandshalter 5F und das Verbindungs- stück 5C am Längslenker 5E einfügen. Abschließend richten Sie den verbliebenen rechtsseitigen unteren Längslenker 5D so aus, dass seine Vertiefungen die Enden von 5G, 5F und 5C aufnehmen. Befestigen Sie die beiden Längslenker, indem Sie eine Schraube...

  • Seite 6: Die Montage

    IHR ROUTEMASTER 857 Die Montage Die Montage der Stoßdämpfer der Stoßdämpfer IN DIESER BAUANLEITUNG WIRD DIE ARBEIT AN DER VORDERACHSE FORTGESETZT: DIE STOSSDÄMPFER WERDEN ANGEBRACHT UND DIE ACHSE SELBST ERHÄLT EINE ABDECKUNG. BAUTEILE IM ÜBERBLICK In dieser Längslenkerlager (2 Stk.) Schraube 2,3 x 5 mm (13 Stk.)
  • Seite 7 Platzieren Sie die Abdeckung 6E auf der offenen Seite der Vorderachse 5A. Befestigen Sie sie mit drei Schrauben GM. HINWEIS: Die Schrauben werden durch die Bohrungen der Abdeckung geführt und enden in den Sockeln der Achse. Die flache Innenseite der fixierten Längslenker- lager sollte bündig mit dem erhöhten...
  • Seite 8 IHR ROUTEMASTER 857 Schaft An einem Ende der Vorderachse fügen Sie eine Stoßdämpfer- halterung 6C so ein, dass Sie die Feder 6D in Position hält. und 5D ein Stück weit hineindrehen. Drehen Sie die Baugruppe Fixieren Sie die Halterung, indem Sie zwei Schrauben EM durch um und überprüfen Sie, dass der Schaft von 6C mit dem Loch...
  • Seite 9 Drehen Sie die Vorderachs-Baugruppe erneut um. Setzen Sie die beiden oberen Längslenker 6B so auf, dass ihre Bohrungen mit jenen der Längslenkerlager 6A und des Verbindungsstücks 5C fluchten, wie angedeutet. Sind die beiden oberen Längslenker 6B korrekt ausgerichtet, befestigen Sie jeden von ihnen mit vier Schrauben GM: An beiden Enden der Achse wird jeweils eine Schraube in beide Seiten des Längslenkerlagers 6A und des...
  • Seite 10 IHR ROUTEMASTER 857 Die acht Stopfen 6F gehören in die Vertiefungen der Schraubenaufnahmen an beiden Enden der Längslenker 5E und 5D. Es handelt sich um Steckverbindungen. Die gewölbten Enden sorgen für einen sauberen Abschluss (siehe Detailbild). Zusammenfassung Ansicht nach Montage...
  • Seite 11 IHR ROUTEMASTER 857 Montage der ersten Montage der ersten Bremsscheibe Bremsscheibe MIT DIESER ANLEITUNG WERDEN DIE ERSTEN ELEMENTE DER BREMSANLAGE IHRES ROUTEMASTER MONTIERT. SIE WERDEN ZUSAMMENGEBAUT UND MIT DER VORDERACHSE VERBUNDEN. BAUTEILE IM ÜBERBLICK Bremsscheibe (abgebildet ist hier die Seite...
  • Seite 12 Legen Sie die Vorderachs-Baugruppe so auf Ihre Arbeitsplatte, wie abgebildet. Setzen Sie das untere Drehen Sie die Vorderachs-Baugruppe um und setzen Scharniergelenk 7B auf den Drehzapfen vom Verbindungs- Sie das obere Scharniergelenk 7C auf den Drehzapfen stück 5C und sichern Sie es mit einer Schraube FM. am anderen Ende vom Verbindungsstück 5C.
  • Seite 13 IHR ROUTEMASTER 857 Als Nächstes wird die Zylinder-Hebel-Baugruppe von Schritt 5 auf der Bremsscheibe 7A platziert: Auf der Rückseite von 7F befindet sich ein Zapfen, der in die eingekreiste Bohrung der Bremsscheibe eingefügt wird. Nehmen Sie den Bremszylinder 7G und Ein ähnlicher Aufnahmezapfen findet sich auf der Rückseite von 7G.
  • Seite 14 Zusammenfassung Die Bremsscheibenbaugruppe (oben) wird am Scharniergelenk befestigt, das sich an einem Ende der Vorderachs- Baugruppe befindet (unten). Ansicht nach Montage...
  • Seite 15 IHR ROUTEMASTER 857 Zusammenbau und Zusammenbau und Montage des ersten Rads Montage des ersten Rads ZUNÄCHST WIRD DIE FELGE IN DEN REIFEN EINGEFÜGT UND DAS RAD AN DER RADNABE BEFESTIGT. ZUM SCHLUSS WERDEN MUTTERNSCHUTZ, NABENDECKEL UND LOGO ANGEBRACHT. BAUTEILE IM ÜBERBLICK...
  • Seite 16 Alternativ können Sie den Reifen durch Erwärmen mit einem Föhn weicher machen. So kann kein Legen Sie den Reifen 8A in warmes Wasser, um ihn etwas Wasser in den Reifen geschmeidiger zu machen. Trocknen Sie ihn anschließend gelangen. gründlich ab. Fügen Sie die Felge 8E in den Reifen ein. Achten Sie darauf, dass der Felgenrand überall bündig mit dem Reifen abschließt.
  • Seite 17 IHR ROUTEMASTER 857 Nehmen Sie den Mutternschutz 8D und befestigen Sie ihn mit drei Schrauben JM an der Felge. Die Schrauben HINWEIS: gehören in die drei Löcher im inneren Bereich der Felge (eingekreist). Befestigen Sie den Nabendeckel 8B in der Mitte des Rades.
  • Seite 18 Zusammenfassung Diese Abbildung zeigt die Teile, die in dieser Bauanleitung montiert wurden. Folgen Sie den Bauschritten, um die Teile in der richtigen Reihenfolge zusammenzufügen. Ansicht nach Montage Das erste Rad ist nun an der Vorderachse befestigt.
