Hachette ROUTEMASTER 857 Abbau-Anleitung

Bauphasen 113-116/der letzte seitenverkleidung für die beifahrerseite
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 113-116
Der letzte Seitenverkleidung
Der letzte Seitenverkleidung
113H

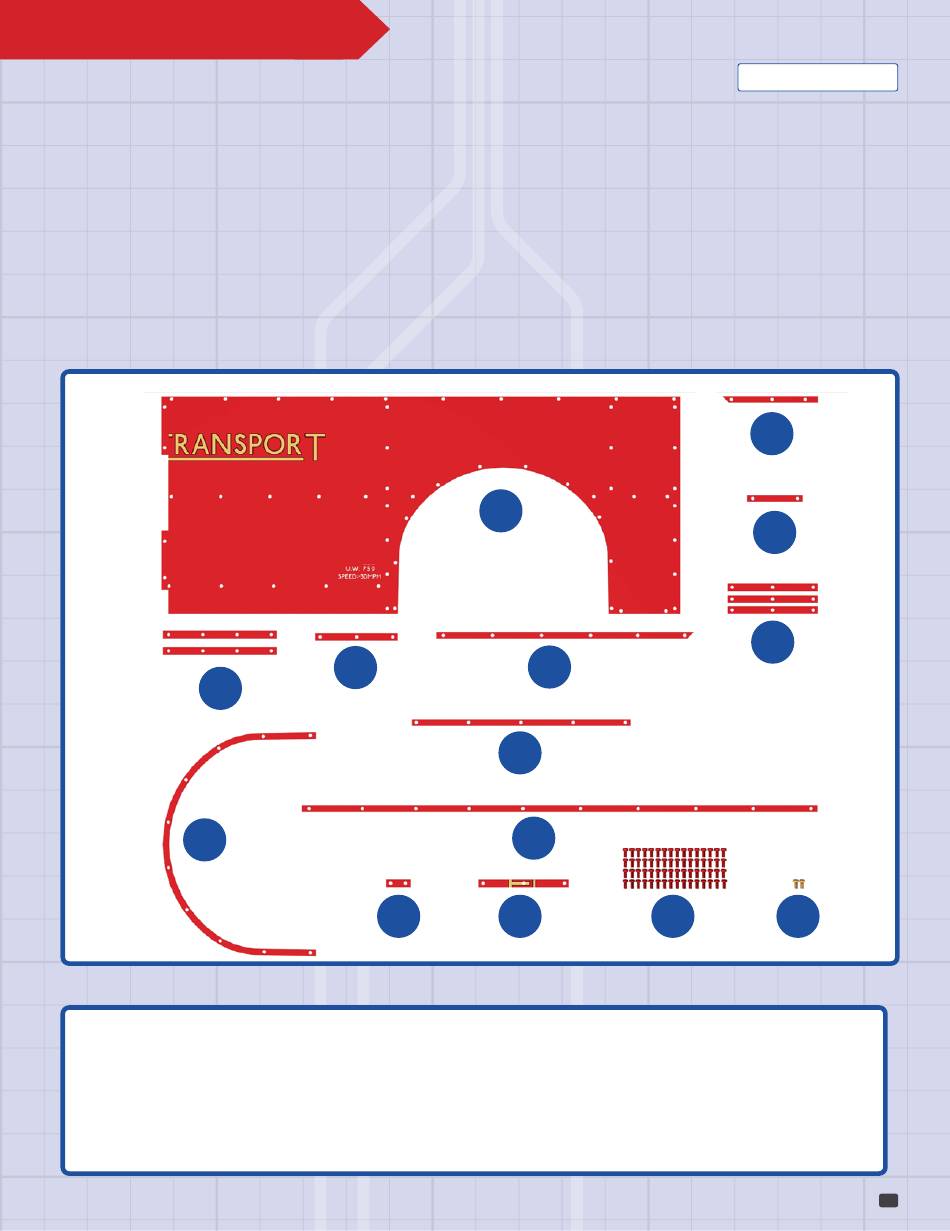

BAUTEILE IM ÜBERBLICK
113A
Seitenverkleidung
113B
Seitenleiste (A173)
113C
Seitenleiste (A174)
113D
Seitenleiste (A164, 3 Stk.)
113E
Seitenleiste (A172, 2 Stk.)
für die Beifahrerseite
für die Beifahrerseite
DER LETZTE ABSCHNITT DER VERKLEIDUNG DER BEIFAHRERSEITE,
DER DEN BEREICH UM DEN HINTEREN RADKASTEN BEDECKT, WIRD
ANGEBRACHT. AN IHM WERDEN DIVERSE LEISTEN BEFESTIGT.
113F
113E
113F
113G
113H
113I
113J
113A
113G
113I
113J
113K
113L
Seitenleiste (A166)
113K
Seitenleiste (A169)
113L
Seitenleiste (A170)
Seitenleiste (A171)
NM
Seitenleiste (A168)
NM
IHR ROUTEMASTER 857
113B
113C
113D
NM
Seitenliste (A167)
Seitenleiste (A164)
Schrauben 1,5 x 3 mm (64 Stk., rot)
Schrauben 1,5 x 3 mm (2 Stk., cremefarben)
NM
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 113-116 IHR ROUTEMASTER 857 Der letzte Seitenverkleidung Der letzte Seitenverkleidung für die Beifahrerseite für die Beifahrerseite DER LETZTE ABSCHNITT DER VERKLEIDUNG DER BEIFAHRERSEITE, DER DEN BEREICH UM DEN HINTEREN RADKASTEN BEDECKT, WIRD ANGEBRACHT. AN IHM WERDEN DIVERSE LEISTEN BEFESTIGT.
  • Seite 2 Platzieren Sie die Seiten- verkleidung 113A so auf der Beifahrerseite des Modells, dass es auf dem Rahmen 92A aufliegt. Am hinteren Ende muss die Verkleidung unter das untere Ende der Griff- stange 52C geschoben werden. Die Vorderkante der Verkleidung 112A schmiegt sich an die Hinterkante der Seitenverkleidung 112A.
  • Seite 3 IHR ROUTEMASTER 857 Positionieren Sie die Seitenleiste 113L (A164) senkrecht über der „Naht“ der beiden Seitenverkleidungen 113L 112A 113A 112A und 113A. Stellen Sie sicher, dass die Leiste korrekt ausgerichtet und der Schriftzug „London Transport“ zu lesen ist. Befestigen Sie die Leiste 113L...
  • Seite 4 Die Seitenleiste 113G (A169) 113H 113G wird waagerecht unterhalb des Schriftzugs „Transport“ angebracht. Das hintere Ende, das gegen die gebogene Leiste 113H stößt, ist abgeschrägt. Fluchten die Löcher der 113A Leiste und der Verkleidung 113A, drehen Sie sechs rote Schrauben NM ein.
  • Seite 5 IHR ROUTEMASTER 857 Die Leiste 113B (A173) gehört waagerecht zwischen Radkasten und Heckplattform auf die Verkleidung 113B 113A. Das abgeschrägte Ende der Leiste stößt an den Radkasten. Fixieren Sie die 113A Leiste mit drei roten Schrauben NM. Als Letztes wird die Seitenleiste 113C...
  • Seite 6 IHR ROUTEMASTER 857 Die erste Seitenverkleidung für Die erste Seitenverkleidung für das Oberdeck der Fahrerseite das Oberdeck der Fahrerseite AUF DER FAHRERSEITE WIRD DIE ERSTE VERKLEIDUNG AM OBERDECK BEFESTIGT. SEITENLEISTEN WERRDEN AUF DIESER VERKLEIDUNG ANGEBRACHT. 114B 114E 114A 114F 114C...
  • Seite 7 104D Positionieren Sie die Seiten- verkleidung 114A auf der Fahrerseite des Modells im Ober- decksbereich auf den Rahmen 87A und 87B. Ihre Vorderkante wird unter die Enden der Seitenleiste 104D und der beiden Seitenleisten 104C geschoben. Überprüfen Sie, 104C dass alle Löcher der Verkleidung 114A mit den Bohrungen in den Rahmen und den Seitenleisten 104D und 104C fluchten.
  • Seite 8 IHR ROUTEMASTER 857 Platzieren Sie die Seitenleiste 114G 114G (A189M) entlang der Oberkante der Seitenverkleidung 114A, unterhalb der Fenster des Oberdecks. Fluchten die Löcher beider Teile, fixieren Sie sie mit vier roten Schrauben NM aneinander 114A (eingekreist). Die beiden Seitenleisten 114C 114C (A184) werden über und unter...
  • Seite 9 Zwischen den mit den Schritten 5 und 6 104A 114A angebrachten Leisten werden die beiden kurzen, cremefarbenen Leisten114E (A167B) senkrecht 114E auf dem cremefarbenen Band der 114E Verkleidungen 104A bzw. 114A platziert und mit jeweils zwei cremefarbenen Schrauben NM befestigt (eingekreist). Ansicht nach Montage...
  • Seite 10 IHR ROUTEMASTER 857 Die nächste Seitenverkleidung Die nächste Seitenverkleidung für die Fahrerseite für die Fahrerseite DAS ZWEITE OBERDECKS-VERKLEIDUNGSTEIL WIRD AUF DER FAHRERSEITE DES MODELLS BEFESTIGT. SEITENLEISTEN WERDEN AUF DER VERKLEIDUNG ANGEBRACHT. 115B 115E 115F 115A 115C 115D 115G BAUTEILE IM ÜBERBLICK...
  • Seite 11 114G Positionieren Sie die Seiten- verkleidung 115A auf dem 114A Rahmen, direkt im Anschluss an die Verkleidung 114A, die mit der letzten Bauphase montiert worden ist. Das vordere Ende der Verkleidung 115A wird unter die Enden der Seitenleiste 114G und der zwei Seitenleisten 114C 114C geschoben.
  • Seite 12 IHR ROUTEMASTER 857 Positionieren Sie die Seitenleiste 115D (A189M) entlang der Oberkante der Verkleidung 115A: Sie setzt die Leiste 114G in Richtung Heck fort. Befestigen Sie die Leiste mit vier 115D roten Schrauben NM (eingekreist), die Sie durch die Löcher der Verkleidung 115A in den dahinter befindlichen Rahmen eindrehen.
  • Seite 13 Die beiden Seitenleisten 115B (A197B) werden senkrecht 114A angebracht. Die vordere verläuft über die „Naht“ der Seitenverkleidungen 115A 115A und 114A. Befestigen Sie die Leiste mit je einer Schraube NM an 115B 115B den beiden Enden (eingekreist). Die zweite Leiste 115B verläuft senkrecht in der Mitte der Verkleidung 115A.
  • Seite 14 IHR ROUTEMASTER 857 Ansicht nach Montage...
  • Seite 15 IHR ROUTEMASTER 857 Hintere Seitenverkleidung Hintere Seitenverkleidung für die Fahrerseite für die Fahrerseite DIE DIESMAL GELIEFERTE VERKLEIDUNG GEHÖRT HINTEN AUF DIE FAHRERSEITE DES BUSSES. UNTERHALB VON IHR BLEIBT EINE ÖFFNUNG FÜR DAS BATTERIEFACH. LEISTEN WERDEN AUF DER VERKLEIDUNG ANGEBRACHT. 116B...
  • Seite 16 Positionieren Sie die Seitenverkleidung 116A auf 115A 115D dem Rahmen, direkt neben der Seitenverkleidung 115A. Das vordere Ende der Verkleidung 116A wird unter die freien Enden der 115G Leiste 115D und der beiden Leisten 115G geschoben. Die Einkerbungen auf beiden Seiten der Verkleidung 116A passen sich der Form der Kanten der angrenzenden Verkleidungen an.
  • Seite 17 IHR ROUTEMASTER 857 Platzieren Sie die erste Leiste 116C (A186B) waagerecht auf der Verkleidung 116A. Sie setzt die Leiste 115C fort, die oberhalb der Fenster 116C des Unterdecks verläuft. Fixieren Sie 115C die Leiste mit fünf Schrauben NM (eingekreist), die durch die Verkleidung 116A und in den dahinter befindlichen Rahmen hineingedreht werden.
  • Seite 18 Die Leiste 116E (A164C) gehört senkrecht auf die Verkleidung 116A, mit einigem Abstand vom hintersten Fenster 116A des Unterdecks. Fixieren Sie die Leiste mit drei roten Schrauben NM 116E (eingekreist). 115A Die beiden Leisten 116H (A197B) 116A 105A werden senkrecht im oberen Bereich der Verkleidung 116A angebracht.
  • Seite 19 IHR ROUTEMASTER 857 Die Leiste 116G (B119M) verläuft fast über die gesamte Länge des Busses. Prüfen Sie, dass die Löcher der Leiste mit den darunter 116G befindlichen Bohrungen fluchten und fixieren Sie die Leiste mit zehn roten Schrauben NM an den Verkleidungen bzw.
