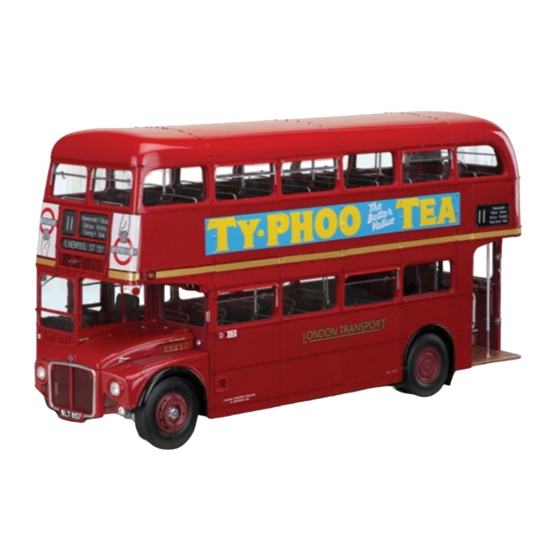

Hachette ROUTEMASTER 857 Bauanleitung

Bauphasen 65-68
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 65-68
IN DIESER BAUPHASE WERDEN DIE TEILE VERBAUT, DIE SIE MIT DEN
BAUTEILE IM ÜBERBLICK
65A
Linkes Sitzgestell (2 Stk.)
65B
Linkes Sitzgestell
(mit Stangenfuß) (2 Stk.)
65C
Linkes Sitzpolster (4 Stk.)
65D
Linke Rückenlehne (4 Stk.)
Die Sitze für das
Die Sitze für das
Oberdeck (2)
Oberdeck (2)
BAUPHASEN 64 UND 65 ERHALTEN HABEN: ACHT SITZE FÜR DIE
LINKE SEITE DES OBERDECKS.
65A
65C
65E
65E
Sitzhalterung (4 Stk.)
JP
2,3 x 4 mm (27 Stk.)
Zudem werden die iden-
tischen Bauteile aus der
Bauphase 64 benötigt.
IHR ROUTEMASTER 857
65B
65D
JP
4
Beachten Sie
den Unterschied von
65A und 65B: An den
Teilen 65B befinden sich
die Befestigungspunkte
für die senkrechten
Haltestangen.
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 65-68 IHR ROUTEMASTER 857 Die Sitze für das Die Sitze für das Oberdeck (2) Oberdeck (2) IN DIESER BAUPHASE WERDEN DIE TEILE VERBAUT, DIE SIE MIT DEN BAUPHASEN 64 UND 65 ERHALTEN HABEN: ACHT SITZE FÜR DIE LINKE SEITE DES OBERDECKS.
  • Seite 2 Zunächst werden die Teile aus der Bauphase 64 verwendet. Platzieren Sie eine linke Rückenlehne 64D auf einem linken Sitzgestell 64A und befestigen Sie sie mit zwei Schrauben JP. Positionieren Sie ein linkes Sitzpolster 64C auf demselben Sitzgestell 64A und fixieren Sie es mit zwei Schrauben JP.
  • Seite 3 IHR ROUTEMASTER 857 Eine Sitzhalterung 64E wird mit zwei Schrauben JP an der Unterseite des Sitzgestells 64A angebracht. HINWEIS: hintere Bein der Halterung ist kürzer als das vordere, damit sich das Sitzpolster leicht nach hinten neigt. Wiederholen Sie die Schritte 1-3 mit dem zweiten identischen Sitz (Detailbild rechts).
  • Seite 4 Auf demselben Sitzgestell 64B wird nun ein linkes Sitzpolster 64C platziert und mit zwei Schrauben JP befestigt. Platzieren Sie eine Sitzhalterung 64E unter dem Sitzgestell 64B und fixieren Sie sie mit zwei Schrauben JP. Auch dieser Sitz muss eine leichte Neigung nach hinten aufweisen. Wiederholen Sie die Schritte 4–6 mit dem verbliebenen Sitzgestell 64B.

  • Seite 5: Ansicht Nach Montage

    IHR ROUTEMASTER 857 Ansicht nach Montage Acht Sitze für die linke Seite des Oberdecks sind fertiggestellt.

  • Seite 6: Die Hintersten Sitze

    IHR ROUTEMASTER 857 Die hintersten Sitze Die hintersten Sitze für das Oberdeck für das Oberdeck DIE BEIDEN HINTERSTEN SITZE FÜR DIE LINKE SEITE DES OBERDECKS WERDEN ZUSAMMENGEBAUT. DIE SITZE WERDEN MIT DER NÄCHSTEN BAUPHASE AM HINTERSTEN ABSCHNITT DES OBERDECKS BEFESTIGT.
  • Seite 7 Platzieren Sie die linke Rückenlehne 66H auf dem linken Sitzgestell 66E und befestigen Sie sie mit zwei Schrauben JP. Positionieren Sie das linke Sitzpolster 66G auf dem Sitzgestell 66E und fixieren Sie es mit zwei Schrauben JP. Platzieren Sie die Sitzhalterung 66F unter dem Sitzgestell 66E und stellen Sie sicher, dass sich der Führungszapfen an der Sitzunterseite (hellblau eingekreist)
  • Seite 8 IHR ROUTEMASTER 857 Fügen Sie die Rückwand 66A und das Unterteil des Hintersitzes 66D zusammen und fixieren Sie sie mit zwei Schrauben JP aneinander. Die Darstellung zeigt die beiden Teile von unten/hinten. Platzieren Sie die Hintersitz-Rückenlehne 66B auf der Rückwand des Hintersitzes 66A.
  • Seite 9 Ansicht nach Montage Die beiden Sitze, die ganz hinten auf dem Oberdeck platziert werden, sind zusammengebaut.

  • Seite 10: Montage Der Hintersten Sitze

    IHR ROUTEMASTER 857 Montage der hintersten Sitze Montage der hintersten Sitze auf dem Oberdeck auf dem Oberdeck IN DIESER BAUPHASE WERDEN SECHS SITZE, DIE MIT DEN VORANGEGANGENEN BAUPHASEN ZUSAMMENGEBAUT WORDEN SIND, AUF DEM HINTEREN ABSCHNITT DES OBERDECKS ANGEBRACHT. BAUTEILE IM ÜBERBLICK Hinterer Abschnitt 2,3 x 4 mm (14 Stk.)
  • Seite 11 Richten Sie den hinteren Abschnitt des Oberdecks 67A so aus, wie es die Zeichnung zeigt. Nehmen Sie die Hintersitz- Baugruppe aus der vorangegangenen Bau- phase hervor und platzieren Sie sie hinten links auf dem Oberdeck 67A. Fixieren Sie das Unterteil des Hintersitzes 66D mit zwei Schrauben JP am Oberdeck 67A.
  • Seite 12 IHR ROUTEMASTER 857 Nehmen Sie einen der linken Sitze 64B. Positionieren Sie ihn vorne auf der linken Seite des Oberdecksabschnitts 67A. Befestigen Sie den Sitz, indem Sie von unten zwei Schrauben JP in die Sitzhalterung 64E eindrehen, wie angedeutet. An den...
  • Seite 13 Ansicht nach Montage Der Hintersitz, drei linke Sitze und zwei rechte Sitze wurden am hinteren Abschnitt des Oberdecks angebracht. Beachten Sie, welche zwei Sitze Befestigungspunkte für die senkrechten Haltestangen aufweisen sollen (hellblau eingekreist).

  • Seite 14: Die Mittleren Sitze

    IHR ROUTEMASTER 857 Die mittleren Sitze Die mittleren Sitze auf dem Oberdeck auf dem Oberdeck AUF DEM MITTLEREN ABSCHNITT DES OBERDECKS WERDEN SECHS SITZE BEFESTIGT, DIE SIE MIT VORANGEGANGENEN BAUPHASEN ZUSAMMENGEBAUT HABEN. ANSCHLIESSEND WERDEN DER MITTLERE UND DER HINTERE ABSCHNITT DES OBERDECKS MITEINANDER VERBUNDEN.
  • Seite 15 Legen Sie den verblie- benen linken Sitz 64A und einen der linken Sitze 65A bereit. Sie gehören vorne und hinten auf die linke Seite des mittleren Abschnitts vom Oberdeck 68A. Befestigen Sie die beiden Sitze, indem Sie jeweils zwei Schrauben JP von unten in die Sitzhalterungen 65E bzw.
  • Seite 16 IHR ROUTEMASTER 857 Wechsel auf die rechte Seite vom Oberdecksabschnitt 68A. Positionieren Sie den verbliebenen rechten Sitz 62A so, dass sich die Sitzhalterung 62E über den mittleren Löchern auf der rechten Seite des Oberdecksabschnitts 68A befindet. Fixieren Sie die beiden Teile mit zwei Schrauben JP aneinander.
  • Seite 17 Am mittleren Abschnitt des Oberdecks wurden die sechs Sitze angebracht. Bevor Sie fortfahren, prüfen Sie noch einmal, ob sich die Befestigungspunkte für die Haltestangen an den richtigen Positionen befinden (rot eingekreist). Nehmen Sie den hinteren Abschnitt des Oberdecks 67A zur Hand und richten Sie dessen Laschen am vorderen Ende so aus, dass deren Vertiefungen die erhöhten Schraubenaufnahmen hinten an der Unterseite...
  • Seite 18 IHR ROUTEMASTER 857 Ansicht nach Montage...
