Hachette ROUTEMASTER 857 Bauanleitung Seite 12

1
JP
x2
2
83F
2

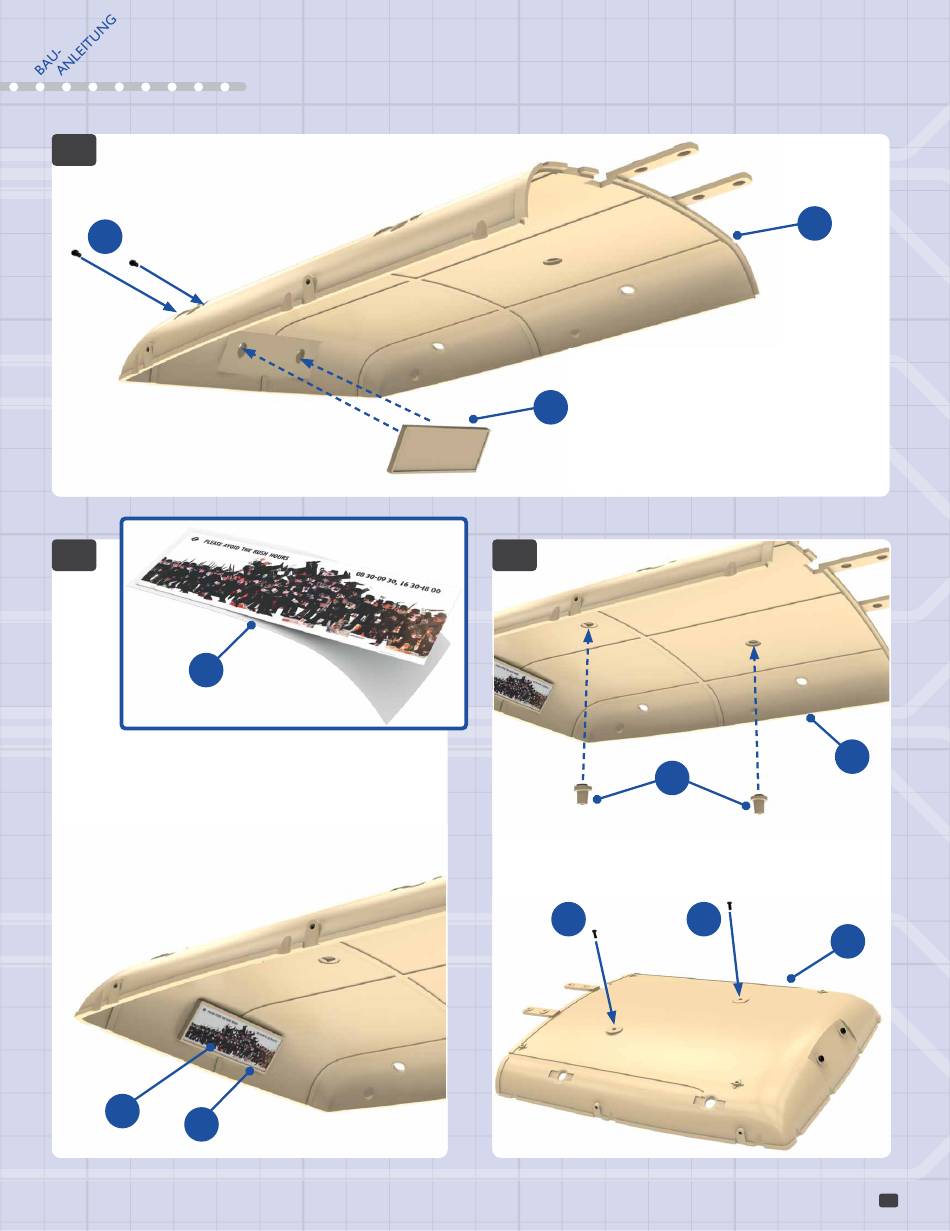

Lösen Sie den
Werbeaufkleber 83F von
seiner Trägerfolie (Detailbild
oben) und kleben Sie ihn auf
dem Werbeschild 83C fest.
83F
83C
1
Platzieren Sie das Werbeschild 83C
vorne im flachen Bereich des Dachs
83A: Achten Sie auf die Ausrichtung des
83C
Schilds, da seine zwei Zapfen höhenmäßig
nicht zentriert sind. Befestigen Sie das Schild
mit zwei Schrauben JP.
3
83B
3
Drücken Sie die beiden Aufnahmen 83B von unten in
die Vertiefungen an der Unterseite des Dachs 83A
hinein. Fixieren Sie die Aufnahmen mit je einer Schraube DP.
DP
83A
83A
DP
83A
12
