Bauphasen 101-104

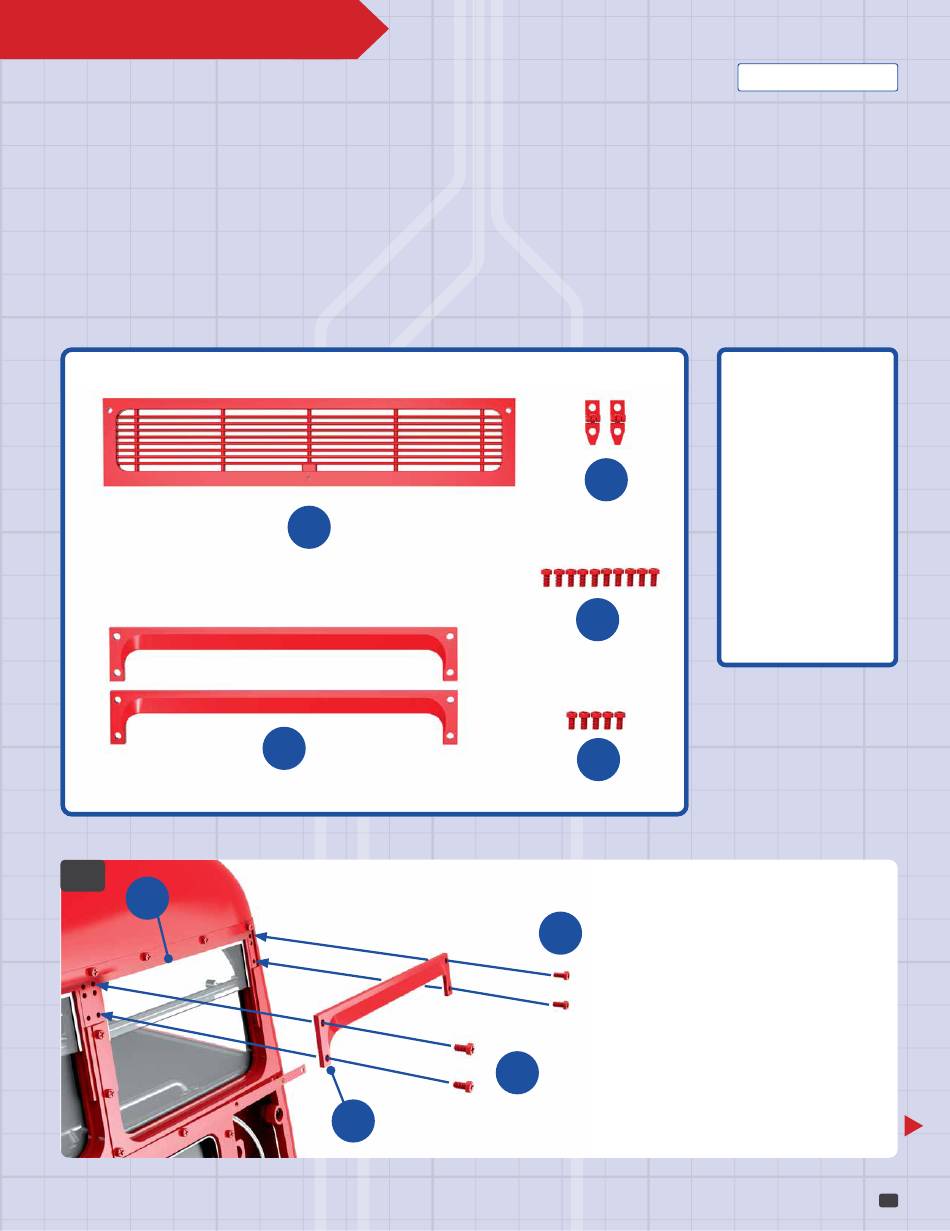

DER GRILL FÜR DIE LÜFTUNGSANLAGE WIRD AN DER FRONT DES BUSSES ANGEBRACHT.
REGENSCHUTZE WERDEN ÜBER DEN FRONTFENSTERN DES OBERDECKS MONTIERT.
1
80F
Frontgrill und
Frontgrill und
Regenschutze
Regenschutze
101A
101C
101C
101B
NM
BP
1
Positionieren Sie einen der beiden
Regenschutze 101C über einem der
NM
beiden Frontfenster. Fixieren Sie den
x2
Schutz mit je zwei Schrauben NM auf
beiden Seiten. Die Schrauben reichen bis
in den Frontfensterrahmen 80F.
NM
x2
IHR ROUTEMASTER 857
BAUTEILE IM
ÜBERBLICK
101A
Frontgrill
101B
Scharnier (x2)
101C
Regenschutz
(x2)
NM
Schraube
1,5 x 3 mm
(10 Stk., rot)
BP
Schraube
1,5 x 3 mm
(5 Stk., rot )
1
Werbung
Verwandte Anleitungen für Hachette ROUTEMASTER 857
Inhaltszusammenfassung für Hachette ROUTEMASTER 857
- Seite 1 Bauphasen 101-104 IHR ROUTEMASTER 857 Frontgrill und Frontgrill und Regenschutze Regenschutze DER GRILL FÜR DIE LÜFTUNGSANLAGE WIRD AN DER FRONT DES BUSSES ANGEBRACHT. REGENSCHUTZE WERDEN ÜBER DEN FRONTFENSTERN DES OBERDECKS MONTIERT. BAUTEILE IM ÜBERBLICK 101A Frontgrill 101B Scharnier (x2) 101C...
- Seite 2 Der zweite Regen- schutz 101C wird 101C über dem anderen Frontfenster des Ober- decks platziert. Befesitgen Sie auch ihn mit vier roten Schrauben NM, die bis in die Aufnahmen im Frontfensterrahmen 80F hineinreichen. 101A Legen Sie den Frontgrill 101A bereit und richten Sie die beiden Scharniere 101B genauso aus, wie es die Abbildung zeigt.
-
Seite 3: Ansicht Nach Montage
IHR ROUTEMASTER 857 Ansicht nach Montage... -
Seite 4: Montage Der Heck-Außenwand
IHR ROUTEMASTER 857 Anordnen der Kabel und Anordnen der Kabel und Montage der Heck-Außenwand Montage der Heck-Außenwand DIE KABEL AM HECK DES MODELLS WERDEN SO VERLEGT, DASS SIE SORGFÄLTIG GESICHERT UND VERSTAUT SIND. ZUDEM WIRD DIE HECK-AUSSENWAND AM MODELL BEFESTIGT. - Seite 5 102E Kabel Wir haben kurzfristig eine Änderung an HINWEIS: den Teilen vorgenommen. Um Ihnen das Lösen der JP-Schrauben und die Neuverlegung des Kabels N, Kabel wie in Schritt 2 beschrieben, zu ersparen, erhalten Sie mit dieser Ausgabe ein längeres Verlängerungskabel 102E, das das Verlängerungskabel 89B ersetzt.
- Seite 6 IHR ROUTEMASTER 857 Positionieren Sie die Außenwand 96B direkt neben dem Heck des Modells. Fügen Sie die mittlere LED des grünen Streifens vom Kabel 72B in die Aufnahme der Wand ein. Die LED am Ende des Kabels 71E (F) wird in die Aufnahme der Lichthalterung 96H eingesetzt.
- Seite 7 Die Außenwand 96B wird mit Schrauben FM und WM fixiert. Wir beginnen ganz unten: Befestigen Sie die Wand mit drei Schrauben FM an der Heckplattform 56A. Beachten Sie, dass die Aussparung für das Blinkergehäuse noch immer frei liegt (hellblau eingekreist). Die rechte Seite der Heck- Außenwand 96B wird mit fünf Schrauben WM an der...
- Seite 8 IHR ROUTEMASTER 857 Die Oberkante der Außenwand 96A wird mit Drücken Sie die Rückwand 60A und die Außenwand zwei Schrauben WM am Dachrahmen 90A 96B zusammen und befestigen Sie sie mit vier befestigt. Schrauben JP aneinander. Fix the rain shield 109B in place with two red BP screws on each side (circled in light blue).
-
Seite 9: Die Erste Eckverkleidung
IHR ROUTEMASTER 857 Die erste Eckverkleidung Die erste Eckverkleidung und weitere Leisten und weitere Leisten DIE BEREITS MIT BAUPHASE 102 GELIEFERTE HINTERE DACHVERKLEIDUNG WIRD ANGEBRACHT. DIE ERSTE ECKVERKLEIDUNG WIRD MONTIERT. BAUTEILE IM ÜBERBLICK 103B 103A Vordere linke Eckverkleidung 103B Frontleiste... - Seite 10 102A 102A Fixieren Sie die Vorderkante der Dachverkleidung 102A mit insgesamt elf Schrauben NM. Fünf sind auf der Ansicht von links eingekreist, sechs auf der von rechts (Detailbild oben). 102C Platzieren Sie die Seitenleiste 102C (A191M) über den hinteren, rechten Fens- tern des Oberdecks auf der Außenwand 88A.
- Seite 11 IHR ROUTEMASTER 857 102D 102A 102A 102D Positionieren Sie die Heckleiste 102D (A198) über der Öffnung des Heckfensters am Rand der hinteren Dachverkleidung 102A. Befestigen Sie die Leiste mit elf roten Schrauben NM (oben eingekreist) am Dachrahmen 96A. Damit die Schrauben in den Rahmen greifen, kann leichter Druck auf das Dachteil erforderlich sein.
- Seite 12 Die Frontleiste 103C wird entlang der rechten Seite des Rollschilds 80H platziert und verdeckt den Rand der 103C Eckverkleidung 103A. Da die Leiste nicht symmetrisch ist, beachten 103A Sie unbedingt ihre Ausrichtung. Befestigen Sie die Leiste mit vier roten Schrauben KM (hellblau eingekreist) am Rollschild.
- Seite 13 IHR ROUTEMASTER 857 Hinten rechts am Bus: Befestigen Sie mit zwei Schrauben JP die Rückwand 60A am Unterbau des Treppenaufgangs 57D. Ansicht nach Montage...
-
Seite 14: Die Zweite Eckverkleidung
IHR ROUTEMASTER 857 Die zweite Eckverkleidung Die zweite Eckverkleidung und weitere Leisten und weitere Leisten AN DER RECHTEN VORDERSEITE WIRD DIE ZWEITE ECKVERKLEIDUNG ANGEBRACHT. DIVERSE LEISTEN WERDEN AN FRONT UND SEITEN DES MODELLS VERSCHRAUBT. 104C 104D 104A 104E 104F 104B BAUTEILE IM ÜBERBLICK... - Seite 15 100E Entfernen Sie die vier roten Schrauben KM, die die linke Seite vom Rahmen des Rollschilds 80H in Position halten (hellblau eingekreist). Legen Sie die Schrauben gut beiseite, sie werden in Schritt 6 wieder benötigt. 104A Setzen Sie die vordere rechte Eckverkleidung 104A auf den Rahmen der rechten Außenwand 87A und den Frontfensterrahmen...
- Seite 16 IHR ROUTEMASTER 857 Befestigen Sie die Frontleiste 104F mit folgenden Schrauben: Beginnen Sie auf der Beifahrerseite mit drei Schrauben NM (grün eingekreist), wobei Sie das Ende der Leiste in 103D Richtung der Seitenleiste 103D nach hinten 104F biegen. Mittig wird die Leiste mit fünf Schrauben KM fixiert (links und unten hellblau eingekreist).
- Seite 17 Positionieren Sie die Seitenleiste 104D (A188M) unterhalb der Fenster auf der rechten Seite des Oberdecks. Ihre Löcher müssen mit jenen der Eckverkleidung 104A und dem Rahmen 87A übereinstimmen. Beachten Sie, dass das vordere 104A Ende der Leiste leicht angeschrägt ist (gelb eingekreist). 104D Befestigen Sie die Seitenleiste 104D mit...
- Seite 18 IHR ROUTEMASTER 857 Beide Leisten 104C werden mit jeweils fünf roten Schrauben NM befestigt (grün 104A eingekreist). Das hintere Ende der Leisten bleibt vorerst lose. Befestigen Sie es ggf. provisorisch mit etwas haftungsarmem Klebeband. 104C Ansicht nach Montage...
