Hachette ROUTEMASTER 857 Bauanleitung

Bauphasen 9-12 montage der zweiten bremsscheibe
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 9-12
Montage der zweiten
Montage der zweiten
DIE ARBEITEN AN DER VORDERACHSE GEHEN WEITER: DIE ZWEITE
BREMSSCHEIBE WIRD ANGEBRACHT. BEACHTEN SIE, DASS NICHT ALLE TEILE
GLEICH SIND WIE DIE IN AUSGABE 7 – VIELE SIND SPIEGELBILDLICH.
9A

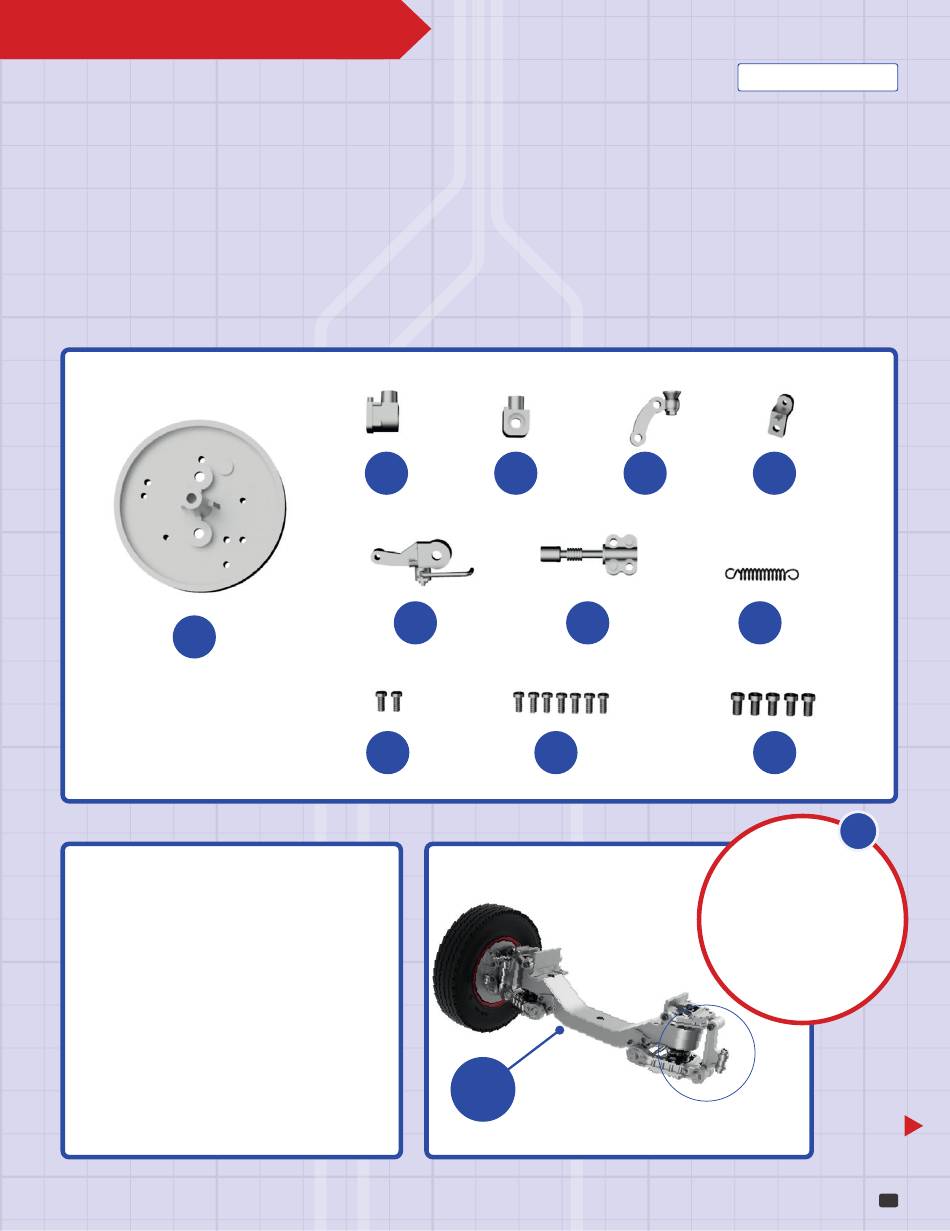

BAUTEILE IM ÜBERBLICK
9A
Bremsscheibe (abgebildet ist hier die Seite
mit der Radnabe)
9B
Unteres Scharniergelenk
9C
Oberes Scharniergelenk
9D
Steuerungshebel
9E
Halterung
9F
Bremshebel
9G
Bremszylinder
9H
Rückholfeder
DP
Schraube 1,7 x 4 mm (2 Stk.)
CM
Schraube 1,7 x 4 mm (7 Stk.)
FM
Schraube 2,3 x 4 mm (5 Stk.)
Bremsscheibe
Bremsscheibe
9B
9F
DP
Montiert
in früheren
Ausgaben
9C
9D
9G
CM
IHR ROUTEMASTER 857
9E
9H
FM
4
Die diesmal
gelieferten Teile
werden am unfertigen Ende
(eingekreist) der Vorderachse
angebracht. Wir empfehlen Ihnen,
die Montage der Teile in Ausgabe
7 abzuschließen, bevor Sie das
Paket mit dieser Ausgabe öffnen,
um Verwechslungen zu
vermeiden.
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 9-12 IHR ROUTEMASTER 857 Montage der zweiten Montage der zweiten Bremsscheibe Bremsscheibe DIE ARBEITEN AN DER VORDERACHSE GEHEN WEITER: DIE ZWEITE BREMSSCHEIBE WIRD ANGEBRACHT. BEACHTEN SIE, DASS NICHT ALLE TEILE GLEICH SIND WIE DIE IN AUSGABE 7 – VIELE SIND SPIEGELBILDLICH.
  • Seite 2 Die Halterung Legen Sie die Bremsscheibe 9A so bereit, dass die Seite ohne Radnabe nach hat ein gerades und oben weist. Befestigen Sie den Steuerungshebel 9D mit zwei Schrauben CM ein abgerundetes Ende: an der Bremsscheibe. Richten Sie die Halterung 9E so aus, wie in der rechten Stellen Sie sicher, dass Sie sie richtig herum Abbildung dargestellt.
  • Seite 3 IHR ROUTEMASTER 857 Die Rückholfeder 9H wird so platziert, dass sich ihre Enden genau über den oberen Bohrungen der Teile 9G und 9F befinden. Die Rückholfeder wird mit je einer Schraube CM und DP befestigt. Achten Sie darauf, dass Sie die...

  • Seite 4: Ansicht Nach Montage

    Zusammenfassung Die zweite Bremsscheibenbaugruppe (oben) wird am Scharniergelenk be- festigt, das sich am freien Ende der Vorderachs-Baugruppe befindet (links). Ansicht nach Montage...
  • Seite 5 IHR ROUTEMASTER 857 Zusammenbau und Zusammenbau und Montage des zweiten Rads Montage des zweiten Rads MIT DEM ZUSAMMENBAU DES ZWEITEN RADS UND DESSEN MONTAGE AN DER RADNABE FINDEN DIE ARBEITEN AN DER VORDERACHSE IHREN ABSCHLUSS. BAUTEILE IM ÜBERBLICK Die diesmal...
  • Seite 6 Alternativ können Sie den Reifen durch Erwärmen mit einem Föhn weicher machen. So kann kein Wasser Legen Sie den Reifen 10A in warmes Wasser, um ihn etwas in den Reifen geschmeidiger zu machen. Trocknen Sie ihn anschließend gründlich gelangen. ab. Fügen Sie die Felge 10E in den Reifen ein. Achten Sie darauf, dass der Felgenrand überall bündig mit dem Reifen abschließt.
  • Seite 7 IHR ROUTEMASTER 857 Nehmen Sie den Mutternschutz 10D und befestigen Sie ihn mit drei Schrauben JM an der Felge. Die Schrauben gehören in die drei Löcher im HINWEIS: inneren Bereich der Felge (eingekreist). Befestigen Sie den Nabendeckel 10B in der Mitte des Rades.
  • Seite 8 Zusammenfassung Diese Abbildung zeigt die Teile, die in dieser Bauanleitung montiert wurden. Folgen Sie den Bauschritten, um die Teile in der richtigen Reihenfolge zusammenzufügen. Ansicht nach Montage Auch das zweite Rad ist nun an der Scheibenbremse und somit an der Vorderachse befestigt.
  • Seite 9 IHR ROUTEMASTER 857 Die Montage des Die Montage des Lenkmechanismus Lenkmechanismus DIE HEBEL UND STANGEN DER LENKUNG WERDEN AN DER VORDERACHSEN-BAUGRUPPE ANGEBRACHT, DIE MIT FRÜHEREN ANLEITUNGEN ZUSAMMENGEBAUT WURDEN. BAUTEILE IM ÜBERBLICK Verbindungsstange (2 Stk.) Schraube 1,5 x 5 mm (5 Stk.)
  • Seite 10 Richten Sie den Lenkspurhebel 11C und die Spurstange 11D so aus, wie auf der Abbildung links gezeigt. Führen Sie eine Schraube EM durch die Bohrung am einen Ende der Spurstange und in die Aufnahme am Lenkspurhebel. Ziehen Sie die Schraube nicht zu fest an, da sich die Teile beim Lenken des Busses bewegen müssen.
  • Seite 11 IHR ROUTEMASTER 857 Legen Sie die Vorderachs- Baugruppe auf Ihre Arbeitsplatte. Richten Sie die mit Schritt 2 zusammengefügte Baugruppe so aus, wie abgebildet. Führen Sie eine Schraube KM durch die freie Bohrung der Verbindungsstange 11A und drehen Sie sie in die Aufnahme des Steuerungshebels 7D (rechts: rot eingekreist).
  • Seite 12 Das letzte Bindeglied zwischen den Rädern und der Lenkung bildet die zweite Verbindungsstange 11A: Ihr eines Ende wird über der Bohrung des Lenkspurhebels 11C platziert, das andere über der kleinen Aufnahme des Steuerungshebels 9D (beide im Detailbild rot eingekreist). Befestigen Sie die Stange mit zwei Schrauben KM –...
  • Seite 13 IHR ROUTEMASTER 857 Zusammenfassung Diese Abbildung zeigt, wie die Teile des Lenkmechanismus zusammengefügt und dann mit nur zwei Schrauben an der Vorderachs- Baugruppe angebracht werden. Ansicht nach Montage Die Bauteile des Lenkmechanismus verbinden die beiden Vorderräder miteinander.

  • Seite 14: Der Bremsmechanismus

    IHR ROUTEMASTER 857 Der Bremsmechanismus Der Bremsmechanismus der Hinterräder I der Hinterräder I AN BEIDEN HINTEREN AUFHÄNGUNGSARMEN GIBT ES EINEN BREMSMECHANISMUS. IN DIESER BAUANLEITUNG WERDEN DIE TEILE FÜR DIE LINKE SEITE ZUSAMMENGEBAUT. BAUTEILE IM ÜBERLICK Die Schrauben CM und DP haben Dämpfer (2 Stk.)
  • Seite 15 Nehmen Sie den linken hinteren Aufhängungsarm 12B und die linke Bremshalte- rung 12D zur Hand. Platzieren Sie die Teile so aufeinander, dass die erhöhten Schraubensockel von 12B durch die Löcher von 12D passen. Fixieren Sie die Teile nur mit einer Schraube CM im linken Loch, wie abgebildet.
  • Seite 16 IHR ROUTEMASTER 857 ✘ Nehmen Sie einen Bremsleitungs- nach oben weisen (oberes Detailbild). anschluss 12G und richten Richten Sie die Rückholfeder 12L so Sie ihn so aus, dass die Lasche des aus, wie im Detailbild rechts gezeigt. Bremshebels 12E sich zwischen Befestigen Sie die Feder mit einer den Armen von 12G befindet.
  • Seite 17 Platzieren Sie den Steuerhebel 12I zwischen den Laschen der Positionieren Sie die Halterung 12H so auf dem Aufhängungsarm 12B, dass Halterung 12H, ausgerichtet wie auf ihr Zapfen in der eingekreisten Vertiefung von 12B sitzt. Fixieren Sie Teil der Abbildung. Befestigen Sie den Hebel 12H mit einer Schraube DP, die Sie von der anderen Seite aus eindrehen.
  • Seite 18 IHR ROUTEMASTER 857 Zum Abschluss werden die beiden Dämpfer 12A auf den Schrägen des Aufhängungsarms 12B platziert: Die Zapfen von 12B gehören in die Löcher von 12A. Es handelt sich um Steckverbindungen. Jeweils eine HINWEIS: Ecke der Dämpfer ist abgeschrägt (rot eingekreist).
