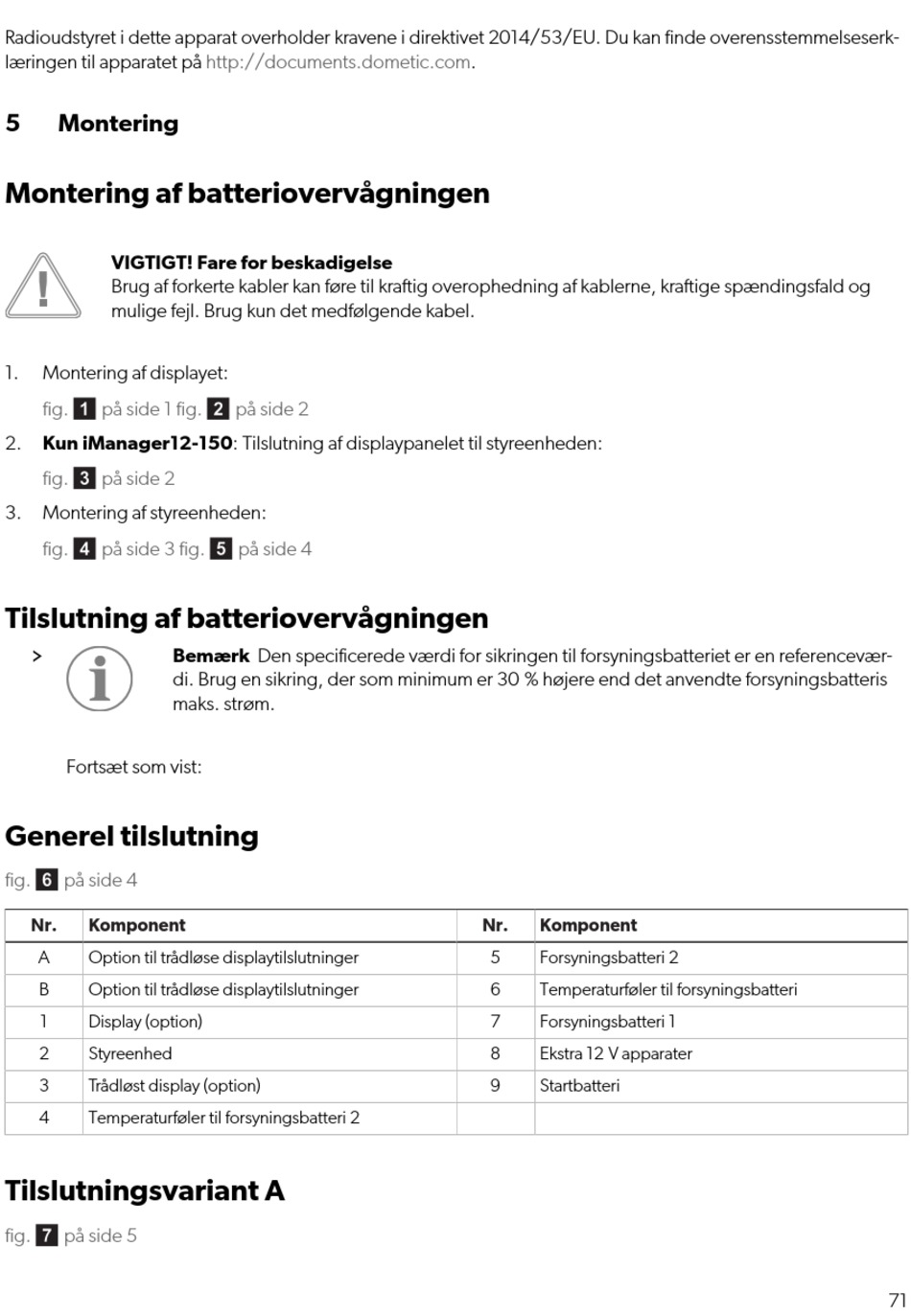

Radioudstyret i dette apparat overholder kravene i direktivet 2014/53/EU. Du kan finde overensstemmelseserk-
læringen til apparatet på http://documents.dometic.com.
5 Montering
Montering af batteriovervågningen
VIGTIGT! Fare for beskadigelse
Brug af forkerte kabler kan føre til kraig overophedning af kablerne, kraige spændingsfald og
mulige fejl. Brug kun det medfølgende kabel.
1. Montering af displayet:
fig.  på side 1 fig. 
2. Kun iManager12-150: Tilslutning af displaypanelet til styreenheden:
fig.  på side 2
3. Montering af styreenheden:
fig.  på side 3
Tilslutning af batteriovervågningen
Bemærk Den specificerede værdi for sikringen til forsyningsbatteriet er en referencevær-
di. Brug en sikring, der som minimum er 30 % højere end det anvendte forsyningsbatteris
maks. strøm.
Fortsæt som vist:
Generel tilslutning
fig.  på side 4
Nr. Komponent
A Option til trådløse displaytilslutninger
B Option til trådløse displaytilslutninger
1 Display (option)
2 Styreenhed
3 Trådløst display (option)
4 Temperaturføler til forsyningsbatteri 2
Tilslutningsvariant A
fig.  på side 5
på side 2
fig.  på side 4
Nr. Komponent
5 Forsyningsbatteri 2
6 Temperaturføler til forsyningsbatteri
7 Forsyningsbatteri 1
8 Ekstra 12 V apparater
9 Startbatteri
71
