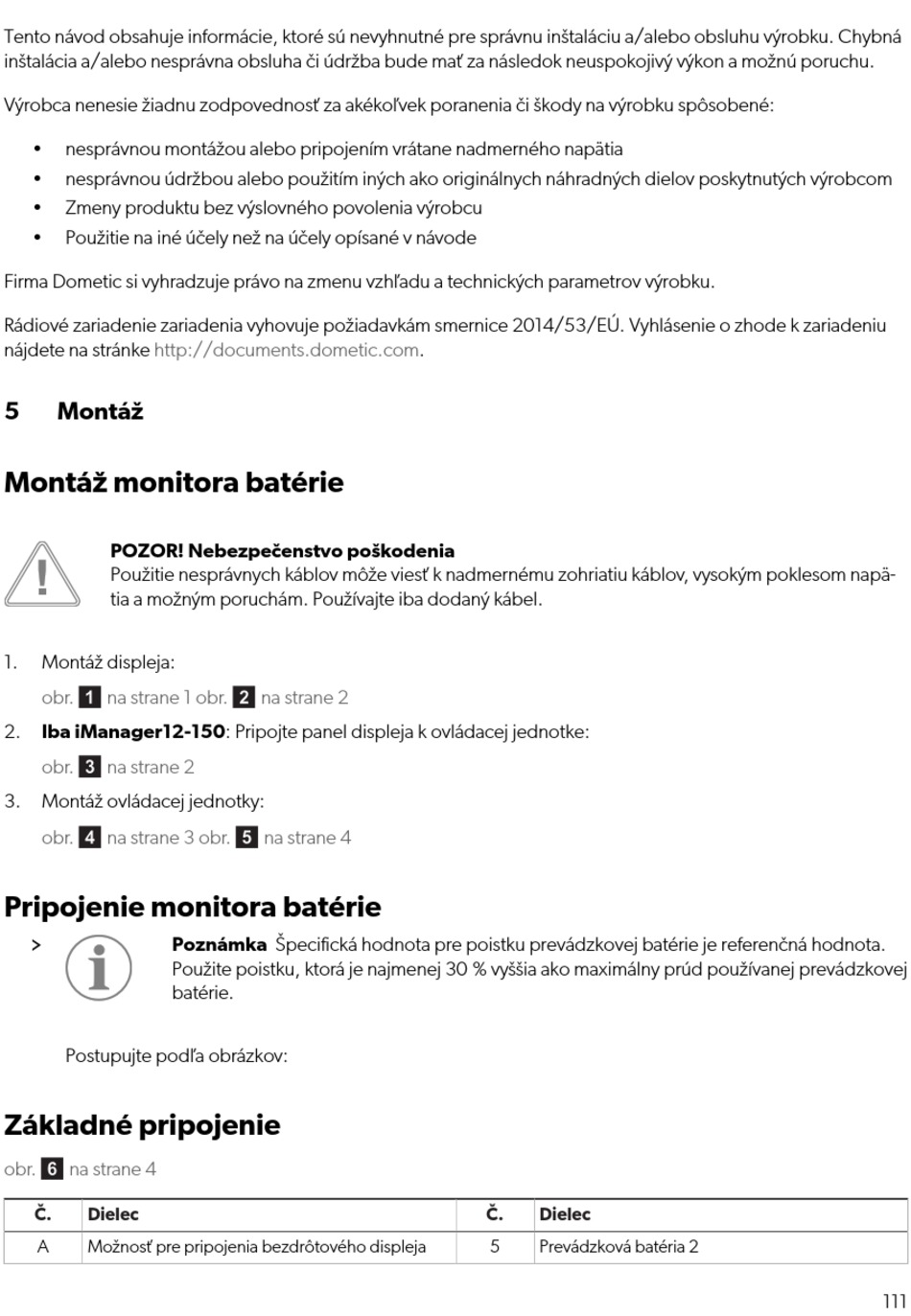

Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inštaláciu a/alebo obsluhu výrobku. Chybná
inštalácia a/alebo nesprávna obsluha či údržba bude mať za následok neuspokojivý výkon a možnú poruchu.
Výrobca nenesie žiadnu zodpovednosť za akékoľvek poranenia či škody na výrobku spôsobené:
• nesprávnou montážou alebo pripojením vrátane nadmerného napätia
• nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom
• Zmeny produktu bez výslovného povolenia výrobcu
• Použitie na iné účely než na účely opísané v návode
Firma Dometic si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku.
Rádiové zariadenie zariadenia vyhovuje požiadavkám smernice 2014/53/EÚ. Vyhlásenie o zhode k zariadeniu
nájdete na stránke http://documents.dometic.com.
5 Montáž
Montáž monitora batérie
POZOR! Nebezpečenstvo poškodenia
Použitie nesprávnych káblov môže viesť k nadmernému zohriatiu káblov, vysokým poklesom napä-
tia a možným poruchám. Používajte iba dodaný kábel.
1. Montáž displeja:
obr.  na strane 1
2. Iba iManager12-150: Pripojte panel displeja k ovládacej jednotke:
obr.  na strane 2
3. Montáž ovládacej jednotky:
obr.  na strane 3
Pripojenie monitora batérie
Poznámka Špecifická hodnota pre poistku prevádzkovej batérie je referenčná hodnota.
Použite poistku, ktorá je najmenej 30 % vyššia ako maximálny prúd používanej prevádzkovej
batérie.
Postupujte podľa obrázkov:
Základné pripojenie
obr.  na strane 4
Č. Dielec
A Možnosť pre pripojenia bezdrôtového displeja
obr.  na strane 2
obr.  na strane 4
Č. Dielec
5 Prevádzková batéria 2
111
